Разбор iPad Pro

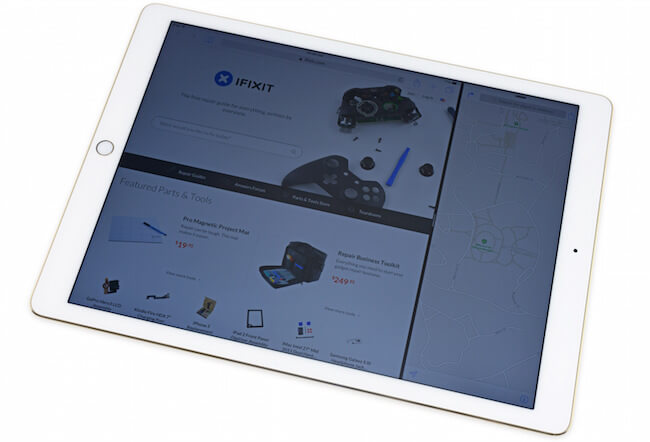

Не успел новенький iPad Pro поступить в продажу, как наши коллеги из iFixit успели разобрать его и тщательно задокументировать этот процесс. Итак, что же находится внутри у профессионального планшета от Apple?

JDZbEMEhjqAo2pjD

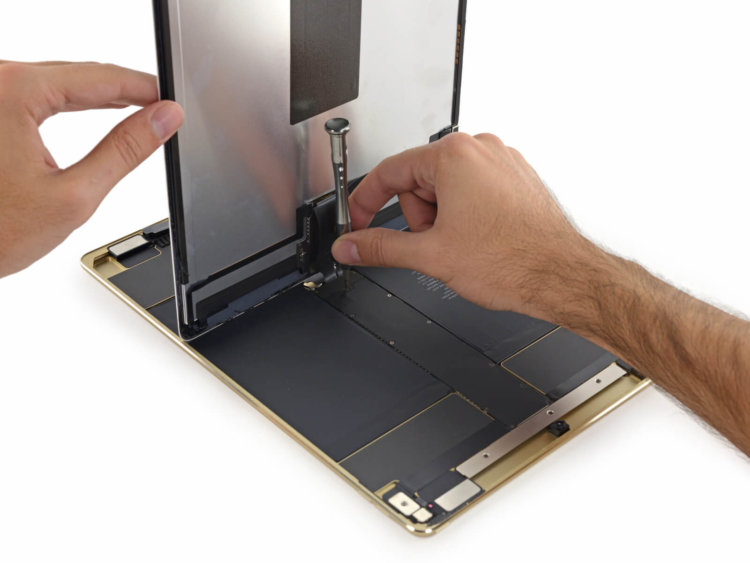

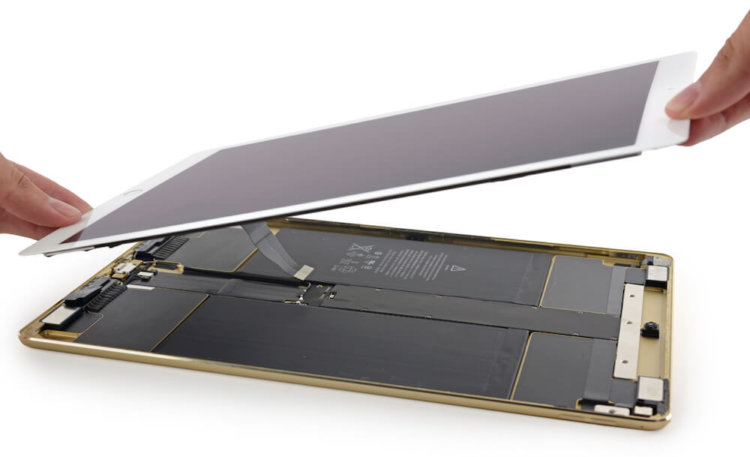

Сняв дисплей планшета, специалисты обнаружили, что его материнская плата расположена посредине устройства, а кабели дисплея и вовсе подведены непосредственно в центр.

jTDNAxwIgZ1hRGYy

На задней стороне дисплея были обнаружены чипы: Broadcom BCM15900B0, контроллер сенсора Touch ID 8416A1 производства компании NXP Semiconductors, контроллер таймингов дисплея Parade Technologies DP695 и чип Texas Instruments TPS65144.

HVcWZCs1df2WPUUP

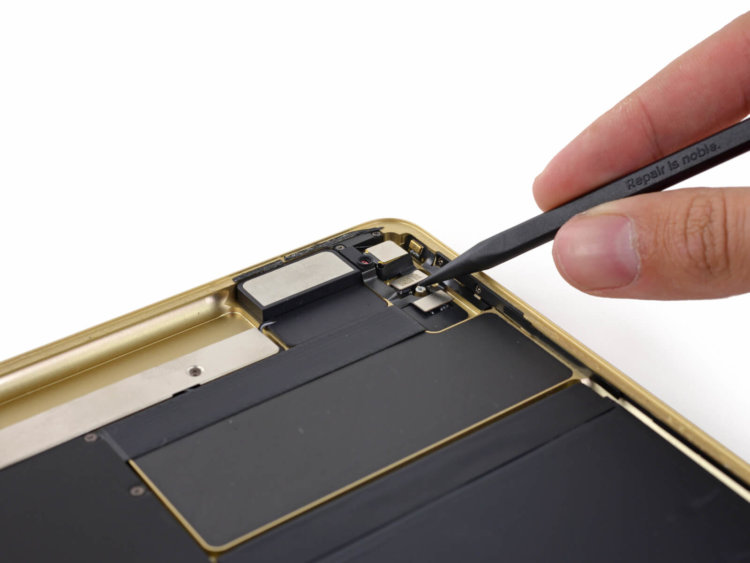

Многое в этом устройстве позиционируется как более крупное и функциональное, но если говорить про камеры, то они, похоже, практически не изменились.

SVxLXiBeBEDycB2y

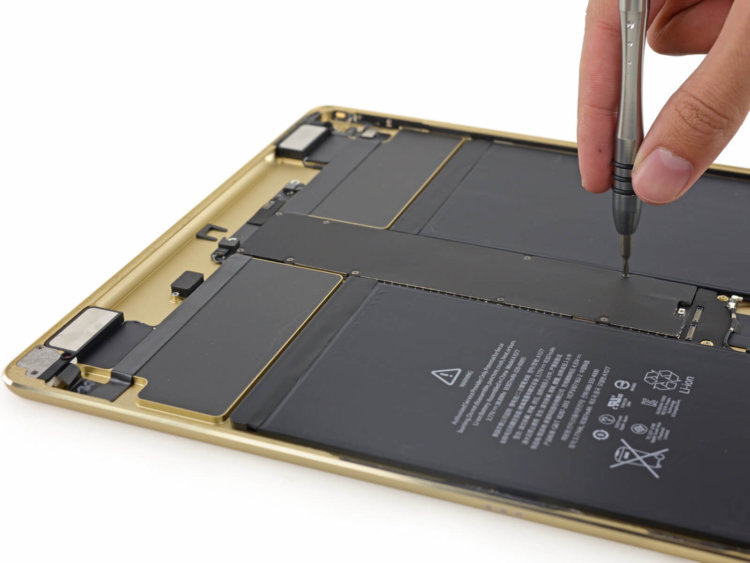

Впервые в истории iPad необходимо снять с материнской платы экранирующую пластину прежде, чем снимать саму плату. Эта пластина не только защищает плату от электромагнитного излучения, но и служит элементом крепления платы к задней стороне корпуса.

l1S4OZvFYekkBGRW

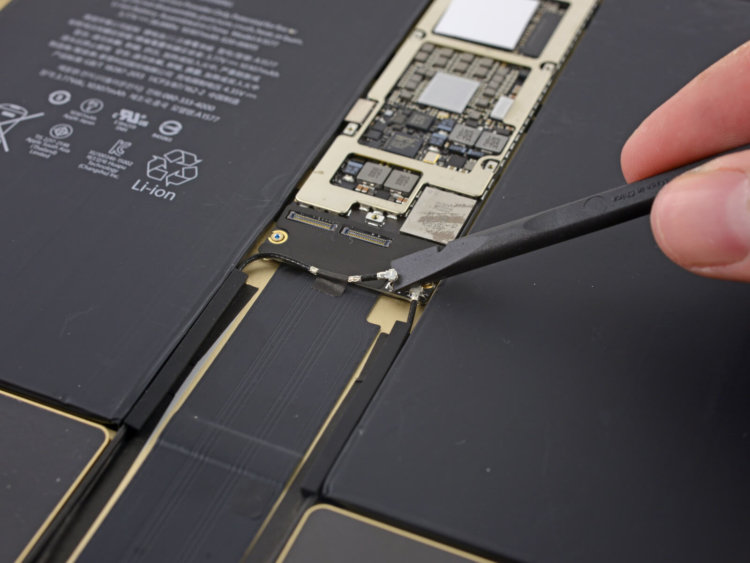

Как и в случае с iPad Air 2, антенны действуют на основе технологии MIMO. За счет этого скорость по Wi-Fi достигает 866 Мбит/с, а по LTE — 150 Мбит/с.

sGSkCZ4JjhCflZM6

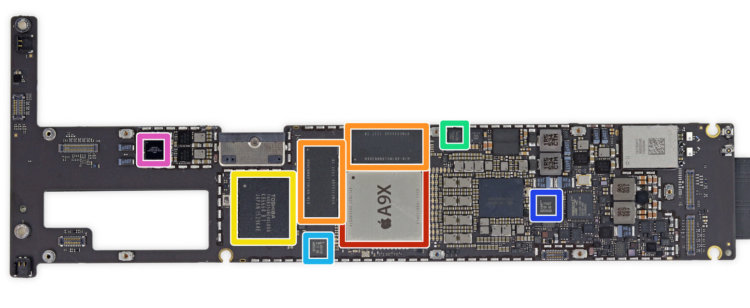

А вот и материнская плата, которая включает в себя: 64-битный чип Apple A9X APL1021, 16-гигабитный модуль энергоэффективной оперативной памяти SK Hynix H9HCNNNBTUMLNR-NLH, модуль флеш-памяти Toshiba THGBX5G8D4KLDXG на 32 ГБ, совмещенные друг с другом гироскоп и акселерометр, InvenSense MP67B, NFC-контроллер NXP 65V10, микроконтроллер NXP Semiconductors LPC11U37 на основе ARM Cortex-M0 и аппаратный аудиокодек Apple 338S1213 производства компании Cirrus Logic.

Eyjc4QcatyPND2Bk

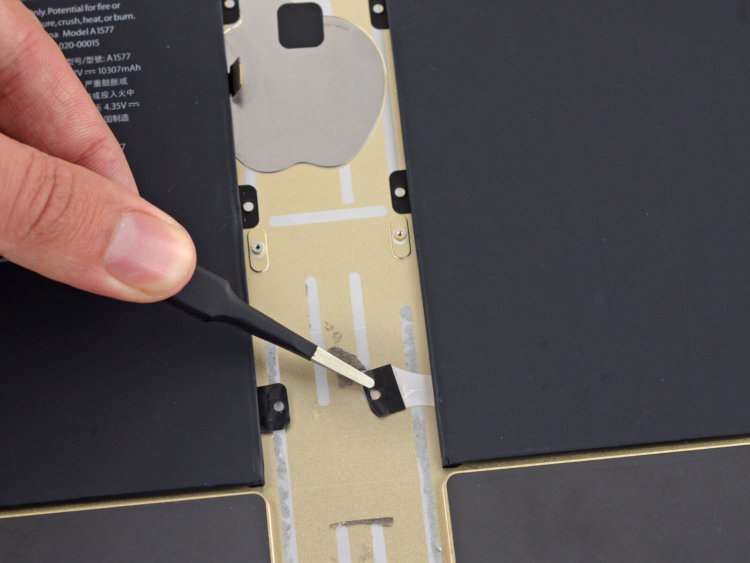

Еще одна особенность, впервые появившаяся в iPad, это специальные «язычки» для снятия батареи. Первым устройством, на котором появились такие «язычки», стал iPhone 5s.

MDT2NH4Ac4TlZhGk

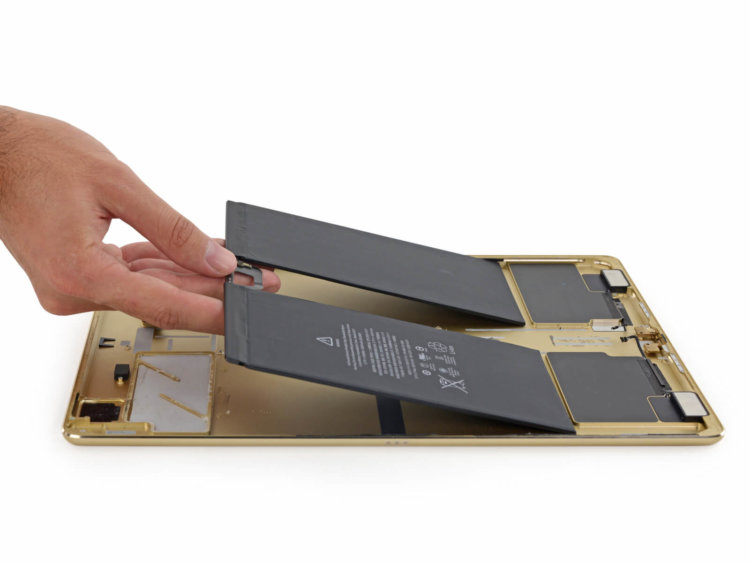

Батарея теперь достаётся легко — благодаря все тем же «язычкам». 3,77-вольтовая батарея iPad Pro обладает поистине впечатляющей емкостью — 10 307 мАч. Энергетическая характеристика — 38,8 Вт/ч.

NkEwMaPATjrydoFK

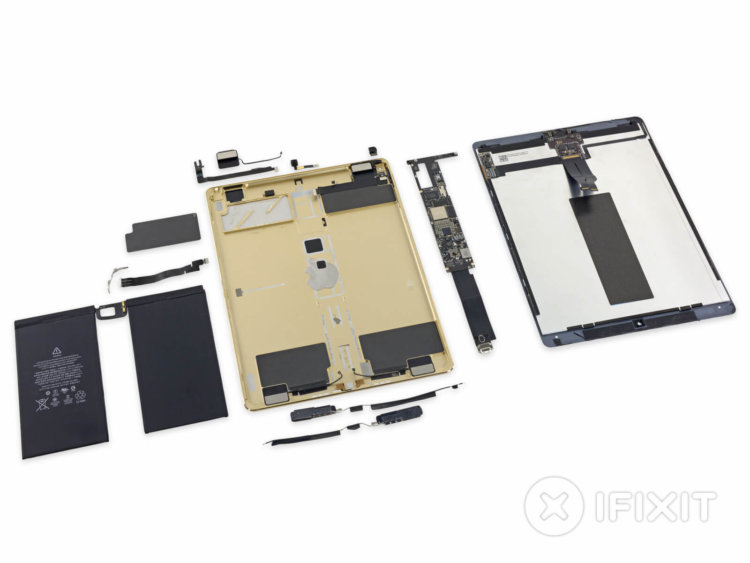

Более подробный отчет о разборке iPad Pro на русском языке можно увидеть на официальном сайте iFixit по этой ссылке. Ну а мы с нетерпением ждем, когда новинка из Купертино появится и в наших руках.
