Почему в iPhone появляется короткое замыкание и как это исправить

Если iPhone «тормозит» или работает некорректно — скорее всего, произошел программный сбой. Такая проблема решается перепрошивкой смартфона, если компьютер «видит» его в режиме восстановления или DFU — в этом случае телефон можно обновить или сбросить до заводских настроек. Но как поступить в случае, когда iPhone вообще не включается и не определяется компьютером?

Почему в iPhone появляется короткое замыкание и как это исправить. Короткое замыкание — одна из причин, по которым iPhone не включается. Фото.

Короткое замыкание — одна из причин, по которым iPhone не включается

На самом деле причин такого поведения может быть довольно много. Например, нарушена связь между процессором и системной платой — мы не так давно рассказывали, как это исправить. Или, может, вышел из строя контроллер питания. Также нередко возникает короткое замыкание (КЗ) в различных цепях питания материнской платы, это довольно распространенная проблема устройств.

Причины короткого замыкания

Почему возникает короткое замыкание? Чаще всего причинами возникновения КЗ являются механические воздействия, попадания влаги, перепады напряжения, а также использование неоригинальных китайских зарядок.

В любом случае, для того, чтобы выявить точную причину, почему iPhone не включается, необходима более детальная диагностика. С этого и начали ремонт инженеры сервисного центра Apple Pro, когда к ним попал iPhone X, не подававший совсем никаких признаков жизни.

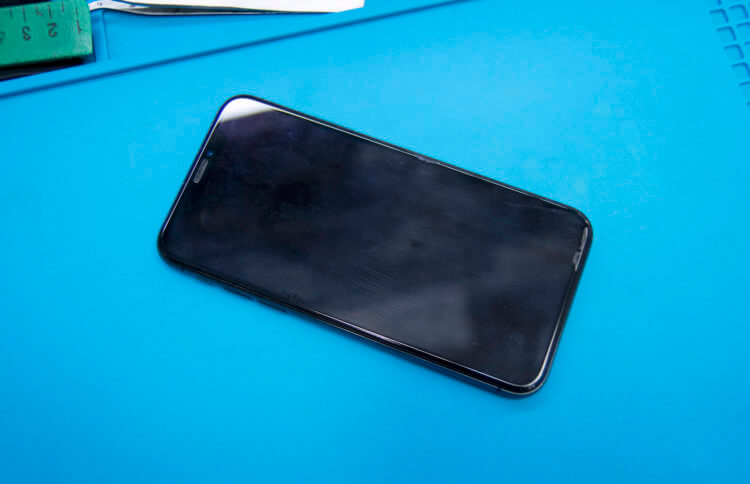

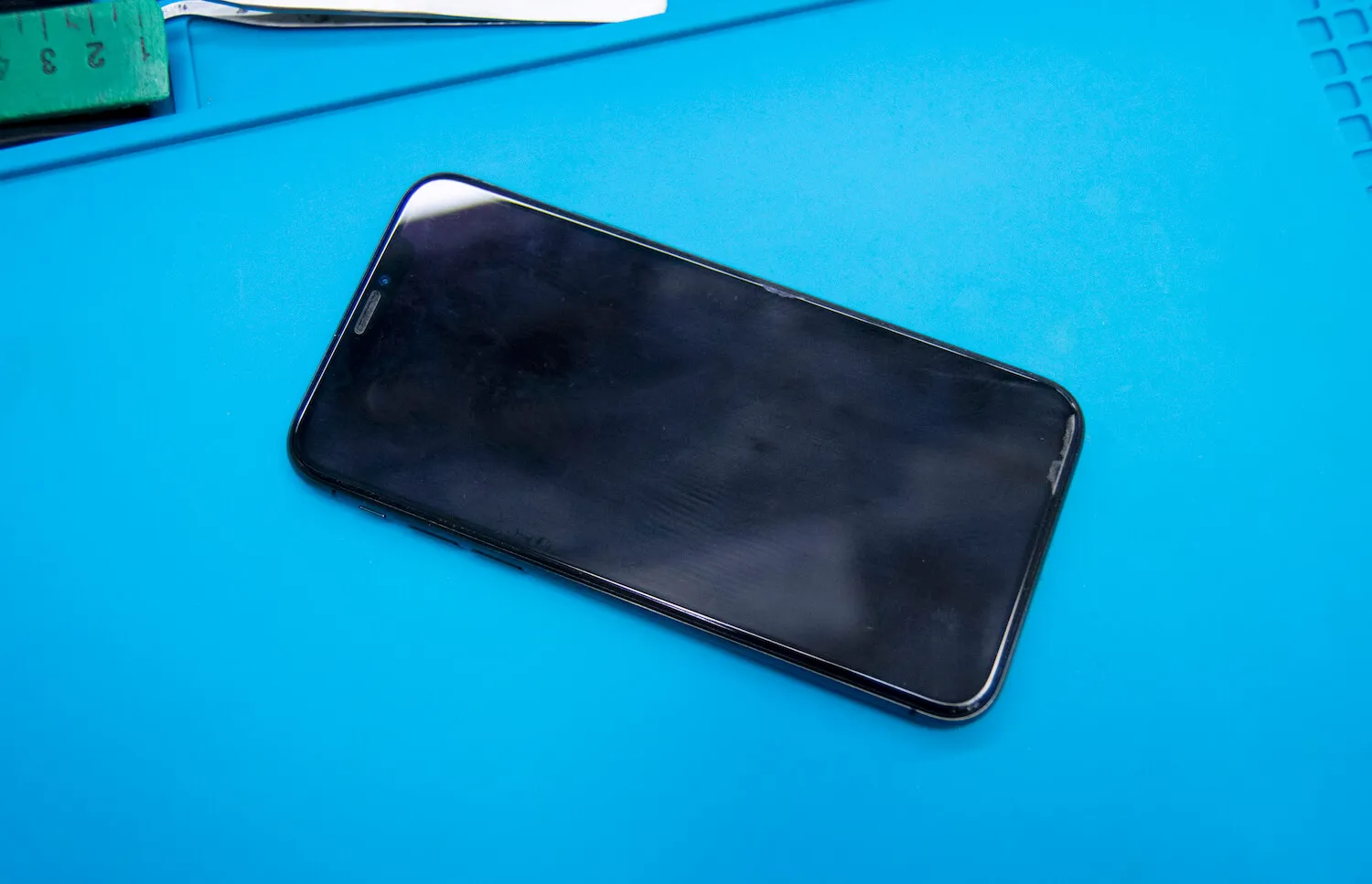

Причины короткого замыкания. Этот iPhone X не только не заряжается, но и не включается и не определяется в режиме восстановления или DFU. Фото.

Этот iPhone X не только не заряжается, но и не включается и не определяется в режиме восстановления или DFU

Одна из особенностей iPhone X и более новых смартфонов Apple, материнская плата данного аппарата представляет собой единую конструкцию, состоящую из двух отдельных частей, спаянных между собой в виде бутерброда. На верхней части находятся основные элементы - процессор, память, контроллер питания и так далее, а на нижней - радиочасть, где размещен модем и все компоненты, отвечающие за то, чтобы iPhone подключался к сети.

Получив доступ к материнской плате, специалисты подключили ее к лабораторному блоку питания. В результате диагностики было выявлено короткое замыкание на первичной цепи.

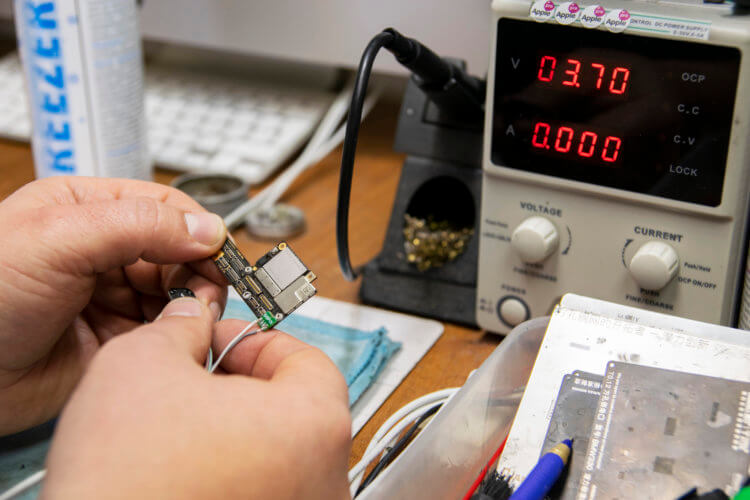

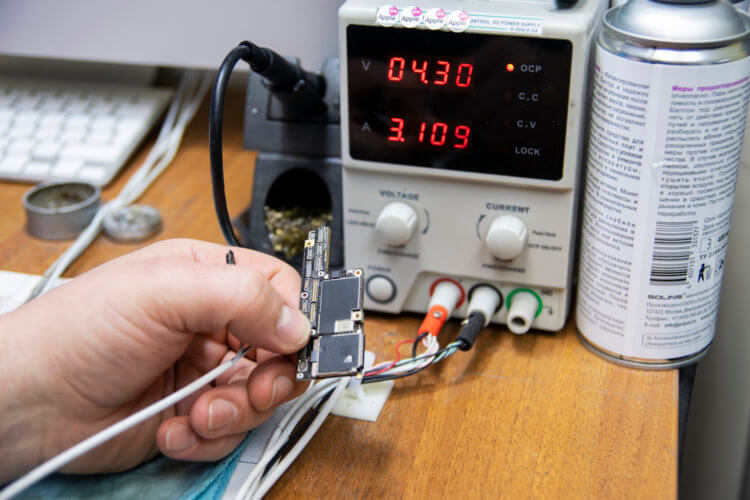

Причины короткого замыкания. При подключении первичного питания — КЗ. Фото.

При подключении первичного питания — КЗ

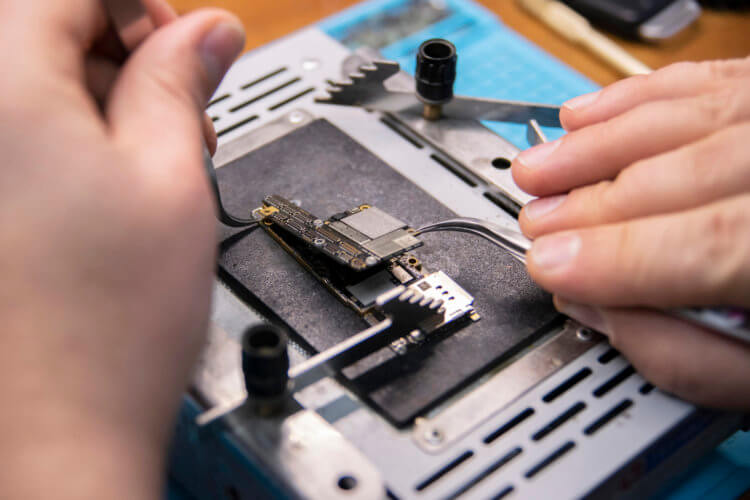

Причины короткого замыкания. Разделение материнской платы на две части. Фото.

Разделение материнской платы на две части

Специалист выявил, что КЗ находится на основной части материнской платы, где размещен процессор.

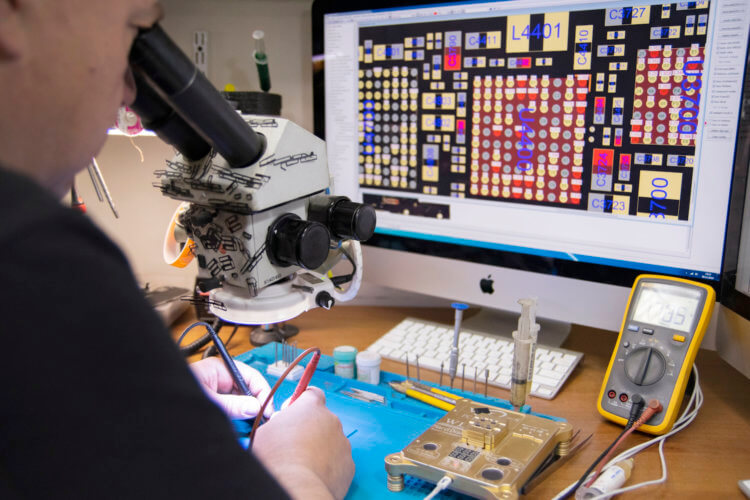

Причины короткого замыкания. Для проверки используется специальное ПО и микроскоп. Фото.

Для проверки используется специальное ПО и микроскоп

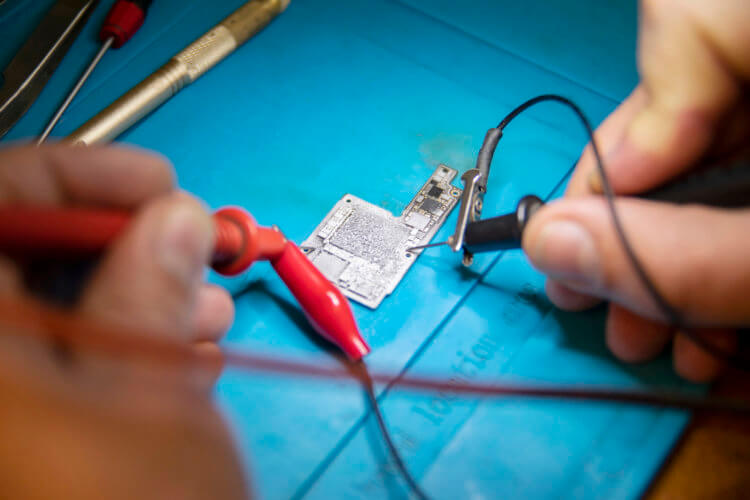

Причины короткого замыкания. С помощью заморозки инженер выполняет поиск повышенного нагрева для определения вышедшего из строя элемента. Фото.

С помощью заморозки инженер выполняет поиск повышенного нагрева для определения вышедшего из строя элемента

В нашем случае вышел из строя один из конденсаторов в этой цепи — его «пробило», и он замкнул. Чтобы исправить проблему, специалист демонтирует поврежденный элемент и устанавливает новый.

Причины короткого замыкания. Повторное подключение к ЛБП показало, что КЗ отсутствует — плата ничего не потребляет. Фото.

Повторное подключение к ЛБП показало, что КЗ отсутствует — плата ничего не потребляет

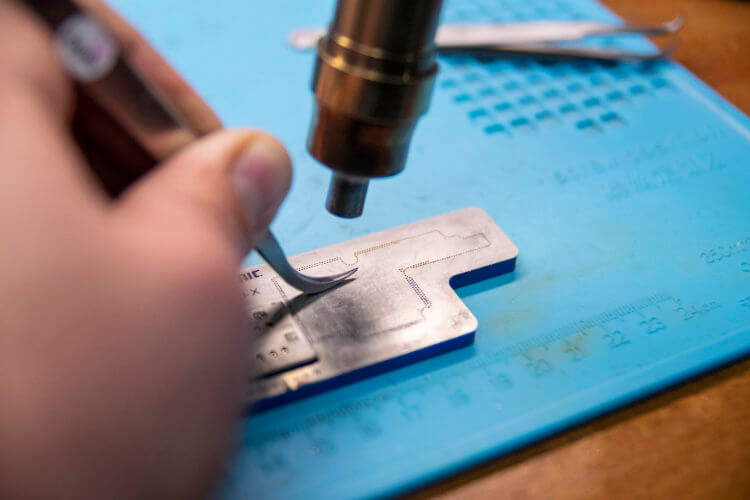

Причины короткого замыкания. Установка BGA-шаров на нижней половине платы, чтобы выполнить спайку с верхней. Фото.

Установка BGA-шаров на нижней половине платы, чтобы выполнить спайку с верхней

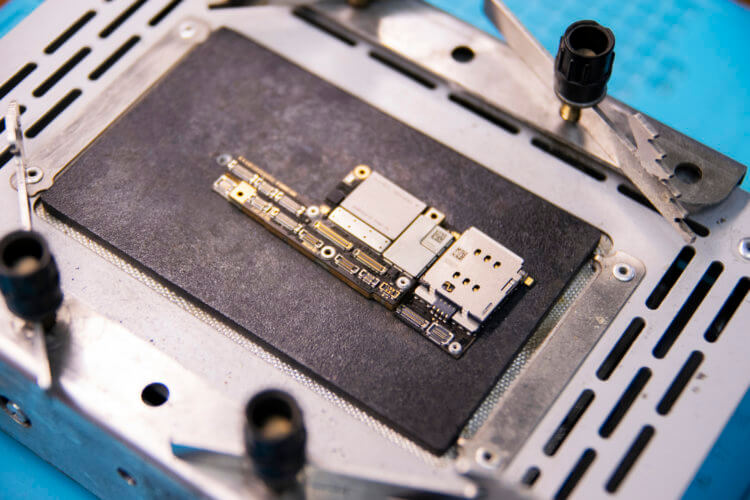

Причины короткого замыкания. Так как «бутерброд» платы спаян легкоплавким низкотемпературным припоем, он спаивается на подогреве без использования термофена. Таким образом можно избежать локальных перегревов за счет равномерного прогрева платы. Фото.

Так как «бутерброд» платы спаян легкоплавким низкотемпературным припоем, он спаивается на подогреве без использования термофена. Таким образом можно избежать локальных перегревов за счет равномерного прогрева платы.

После спайки плата еще раз проверяется на ЛБП без периферии — начинается со старта, затем переходит в режим загрузки, чтобы проверить энергопотребление.

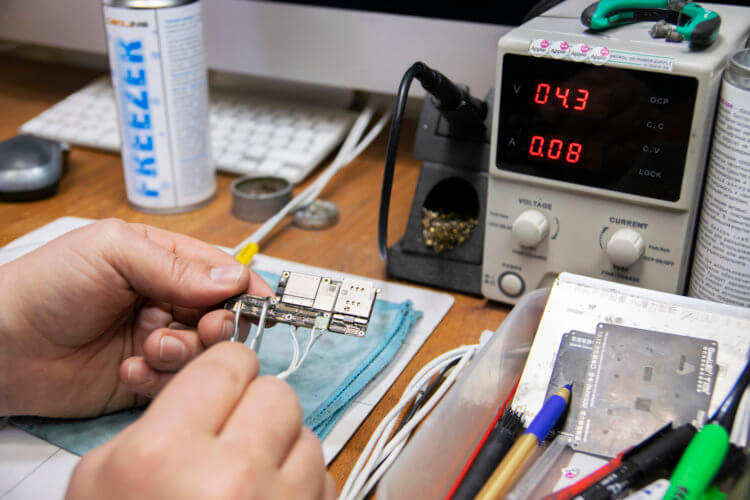

Причины короткого замыкания. Плата стартует и загружается с нормальным энергопотреблением, можно выполнять монтаж в корпус. Фото.

Плата стартует и загружается с нормальным энергопотреблением, можно выполнять монтаж в корпус

После установки платы в корпус включаем телефон повторно от блока питания.

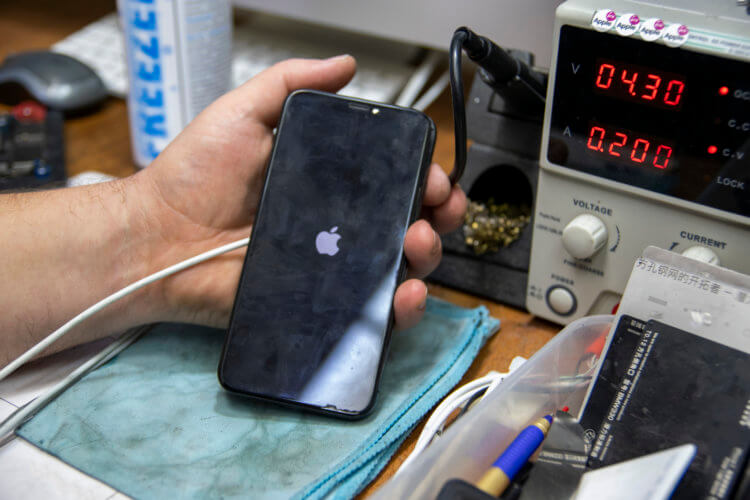

Причины короткого замыкания. iPhone включается и загружается. Фото.

iPhone включается и загружается

Затем специалист осуществляет сборку аппарата — теперь им снова можно пользоваться. Но заряжать, конечно, лучше оригинальным блоком питания, иначе ситуация вполне может повториться.

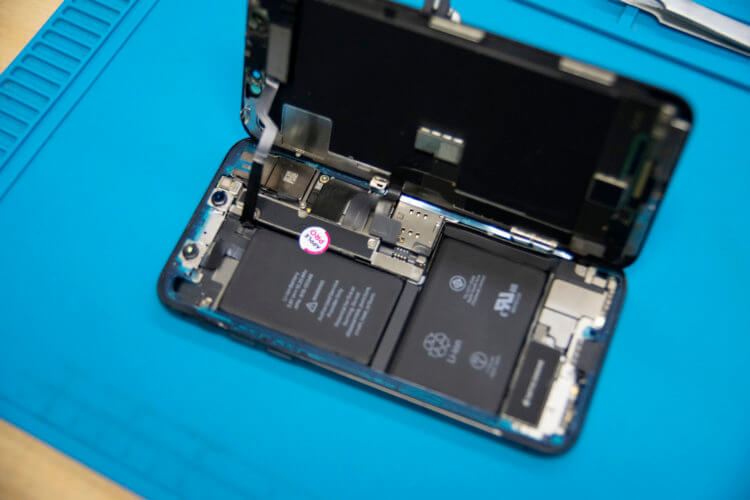

Причины короткого замыкания. Инженер осуществляет сборку в обратном порядке с установкой пыле и влагозащиты. Фото.

Инженер осуществляет сборку в обратном порядке с установкой пыле и влагозащиты

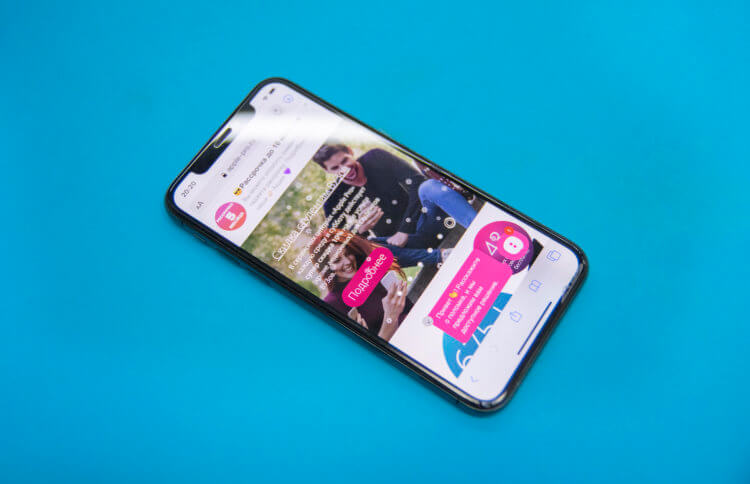

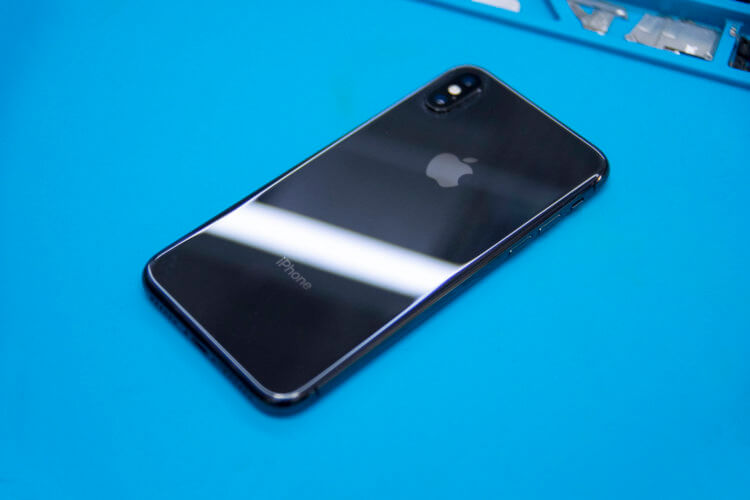

Причины короткого замыкания. Все системы в норме! Фото.

Все системы в норме!

Поскольку данный тип ремонта считается не из простых, в данном случае лучше обратиться к квалифицированным инженерам. Сервисный центр Apple Pro отличается качественным подходом к ремонту техники Apple (и не навязывает лишние услуги), предоставляет гарантию на выполненные работы и возможность оплаты в рассрочку — плюс дает приятную скидку 10 % для всех читателей AppleInsider.ru.
