Установка Оптибэй в MacBook Pro Non Unibody 2008 своими руками

17

Любой MacBook, iMac, Mac mini или PC-ноутбук рано или поздно заявляет своему хозяину: «Быстрее работать не могу; да и место на жёстком диске заканчивается». Есть ещё один вариант разгона вашего MacBook, iMac, MacMini или PC-ноутбука за небольшие деньги, но зато кардинально. Устройство, при помощи которого это делается, называется Optibay.

Оно представляет собой контейнер, полностью идентичный по форме DVD-приводу и устанавливаемый на его место. Внутрь контейнера помещается жёсткий диск ноутбука, который превращается, таким образом, во второй дисковый накопитель. А на прежнее место HDD, в свою очередь, устанавливается SSD-диск. Это твердотельный накопитель, в котором нет движущихся частей, который значительно превосходит HDD по скорости работы и который чрезвычайно устойчив к ударам, сотрясениям и перепадам температур. Освободившийся DVD-привод, если в нём по-прежнему имеется необходимость, помещается в USB-бокс, предназначенный для внешнего подключения к ноутбуку.

Таким образом, затратив на порядок меньше денег, вы получаете сверхбыстрый ноутбук, не уступающий по своим возможностям самым дорогим современным моделям переносных компьютеров, снабжённый дополнительной памятью на основе старого HDD и наделённый повышенной устойчивостью к неблагоприятным внешним воздействиям. Произвести установку Optibay в состоянии любой пользователь, умеющий держать в руках отвёртку и представляющий себе, как восстановить систему из образа.

Для тех, кто хочет самостоятельно установить Optibay в свой MacBook Pro, имеется подробная фотоинструкция.

Шаг 1

1

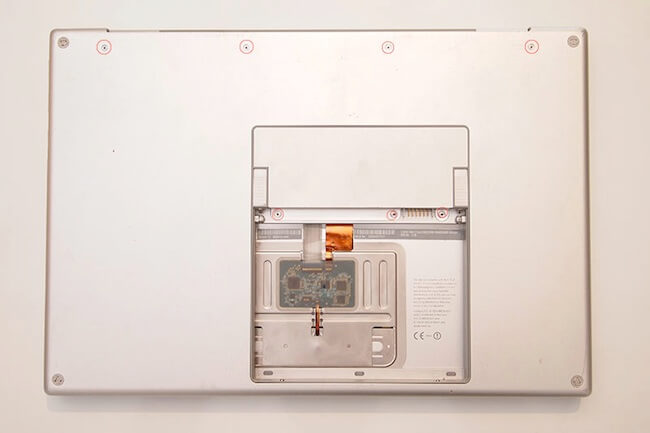

Для начала убедитесь, что компьютер полностью выключен. Открутите три винта крышки, закрывающей модули оперативной памяти. Далее открутите четыре винта нижней части корпуса ноутбука.

Шаг 2

2

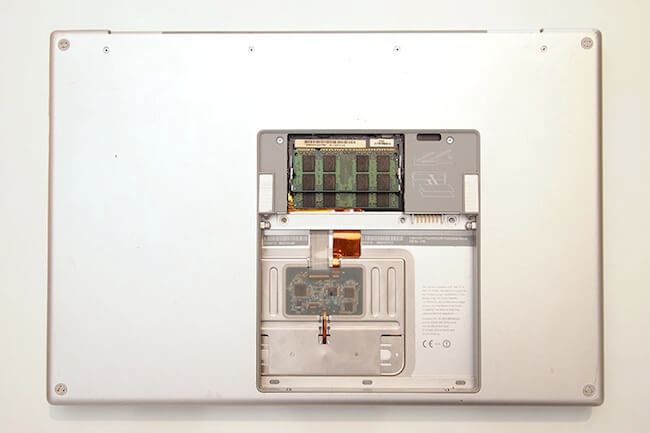

Снимите крышку, закрывающую модули оперативной памяти.

Шаг 3

3

Вытащите модули оперативной памяти из двух слотов.

Шаг 4

4

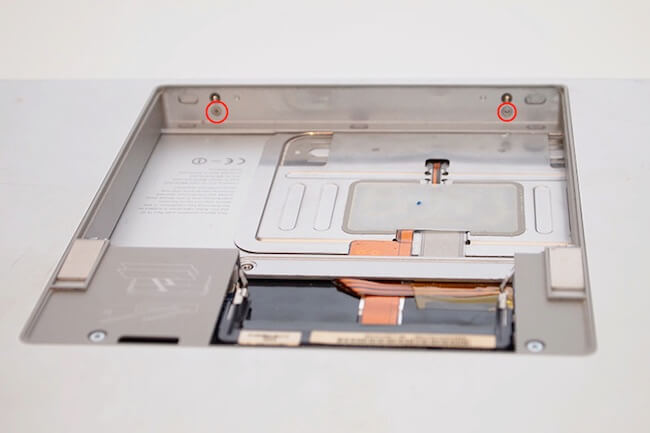

Открутите два винта внутри батарейного отсека.

Шаг 5

5

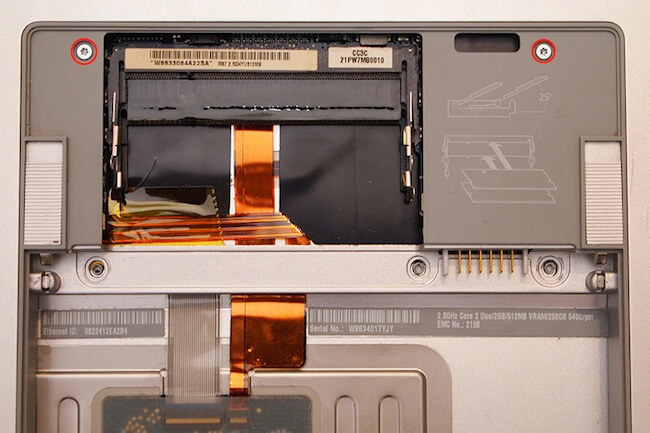

Открутите два винта, находящиеся под крышкой оперативной памяти.

Шаг 6

6

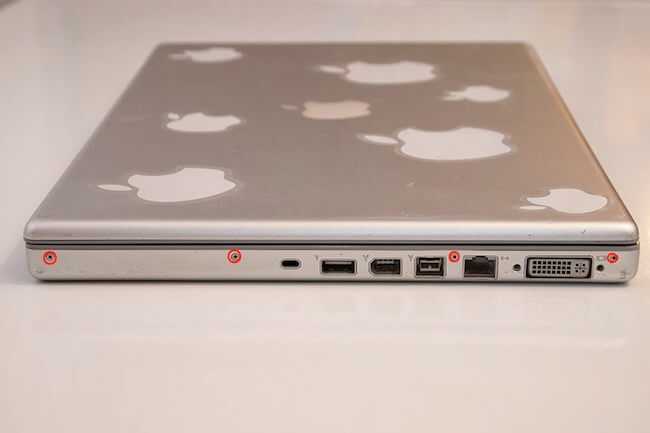

Открутите четыре винта, находящиеся сбоку ноутбука со стороны DVI-порта.

Шаг 7

7

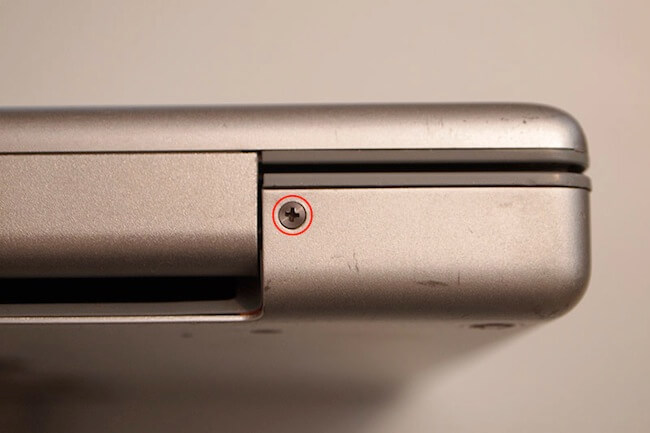

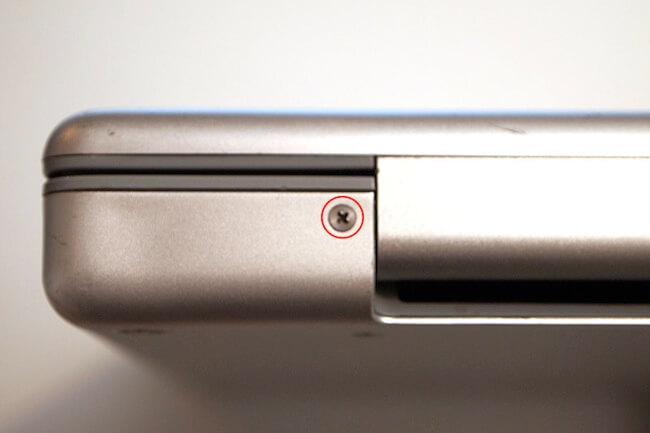

Далее один винт сзади, справа.

Шаг 8

8

И один винт сзади, слева.

Шаг 9

8

Далее открутите четыре винта сбоку, со стороны порта MagSafe.

Шаг 10

10

Открываем ноутбук и аккуратно приподнимаем клавиатуру. Отключаем шлейф, идущий к системной плате, и снимаем клавиатуру полностью.

Шаг 11

11

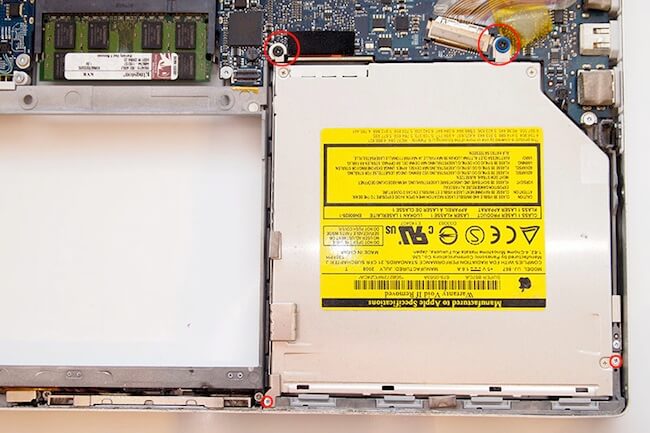

Откручиваем четыре винта крепления оптического привода к корпусу ноутбука.

Шаг 12

12

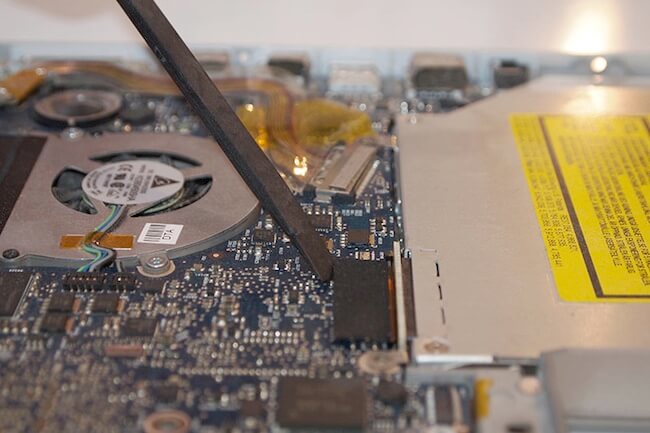

Диэлектрической лопаткой отключаем шлейф оптического привода от системной платы и вытаскиваем устройство.

Шаг 13

13

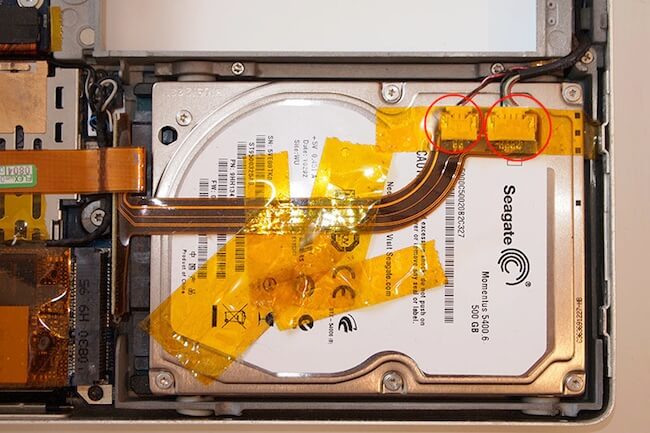

Отключаем провода от шлейфа, расположенного сверху жесткого диска. Откручиваем два винта прижимной планки со стороны батарейного отсека.

Шаг 14

14

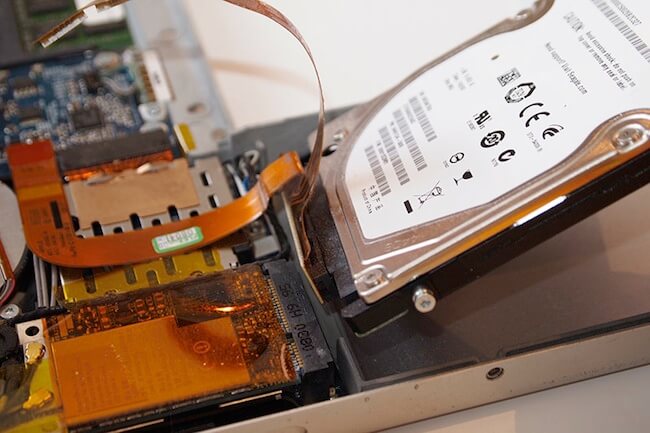

Приподнимаем диск из отсека и отключаем шлейф из разъема диска.

Шаг 15

15

Откручиваем четыре крепежных винта, находящихся с левого и правого боков диска.

Шаг 16

16

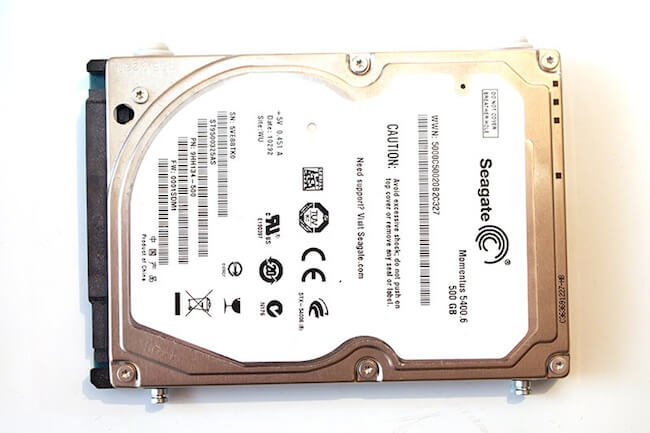

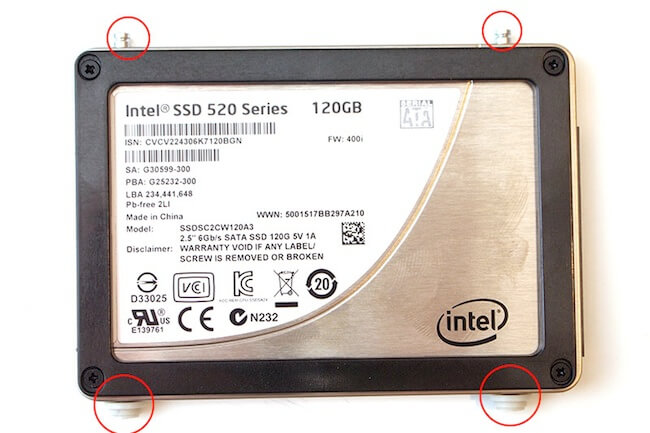

Снятые с диска винты, устанавливаем на SSD-носитель.

Шаг 17

17

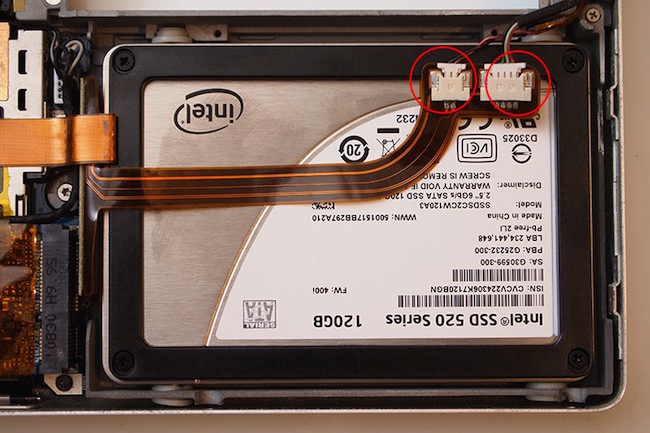

Устанавливаем SSD-носитель в отсек, подключаем к нему шлейф. Подключаем провода к шлейфу, расположенному сверху.

Шаг 18

18

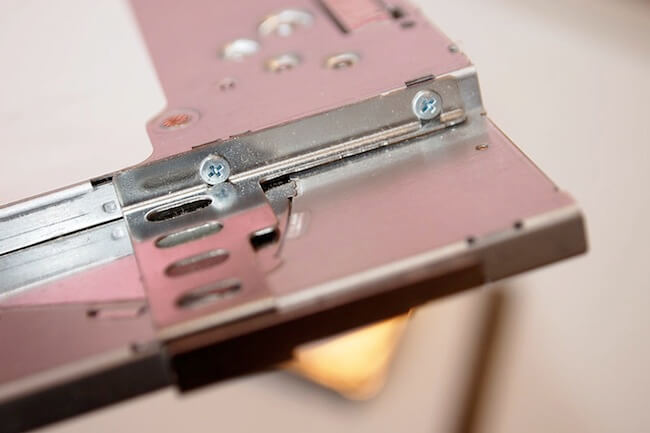

Снимаем все кронштейны с оптического привода, открутив фиксирующие винты.

Шаг 19

19

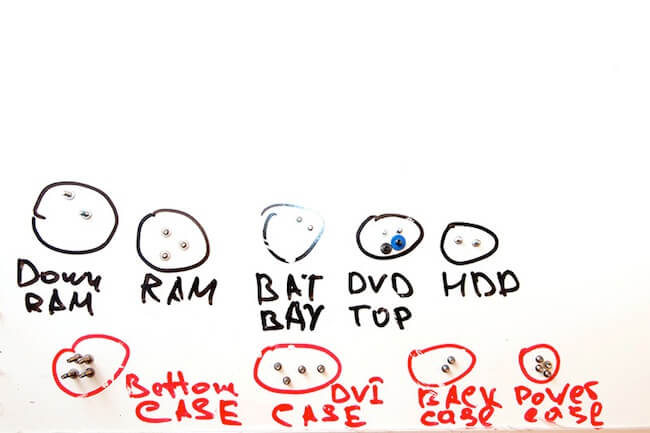

Чтобы не запутаться в обилии винтов, советуем воспользоваться листом бумаги, на котором подписать весь крепеж.

Шаг 20

20

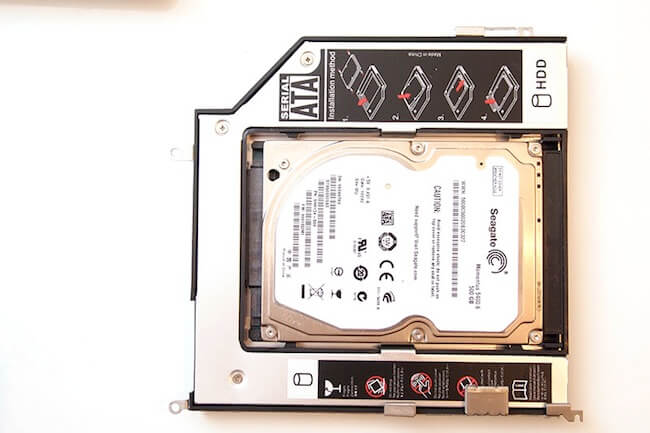

Переносим на Optibay крепления с оптического привода и устанавливаем внутрь жесткий диск.

Шаг 21

21

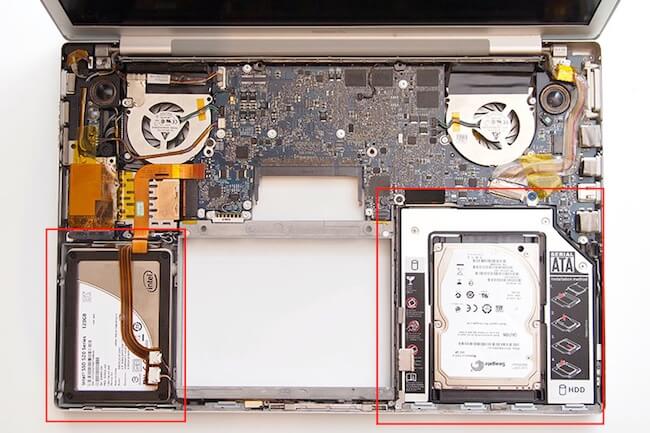

Устанавливаем Optibay с жестким диском на место оптического привода, подключаем к нем шлейф. Фиксируем четырьмя винтами. Сборку производим в обратном порядке.

Если вы сомневаетесь, что сами сможете произвести замену, рекомендуем обратиться к специалистам из YourOptibay.ru. Наш офисный iMac в буквальном смысле зажил новой жизнью и из вялого и уставшего компьютера превратился в бодренький моноблок, решающий все возлагаемые на него задачи легко и, что самое главное, быстро.
