Усилитель для наушников и ЦАП JDS Labs Objective 2 + ODAC

22

0 Main

Компания JDS Labs известна на рынке портативного аудио достаточно хорошо. Их продукты завоевали популярность среди не сильно обремененных свободными деньгами меломанов. Сегодня я расскажу про их универсальный «комбайн» — усилитель для наушников с ЦАП-ом Objective 2 AMP + ODAC.

Сначала, немного о самой компании. Первое мое знакомство с ними состоялось года полтора назад, когда я узнал про легендарный усилитель cMoy (многие ли усилители удостоились своей статьи в Wikipedia?). Именно с этого усилителя в 2007 году и начиналась история JDS Labs. В версии компании в усилителе доработана схема питания и регулировки громкости, добавлены гнездо питания и переключатель усиления баса. Такая доработанная версия зовется cMoyBB. Эта простая схема, которую обычно помещают в корпус от леденцов Altoids, позволяет почти любому почувствовать себя крутым электронщиком и собрать собственный усилитель для наушников (простой, но тем не менее очень неплохой). JDS Labs продают для этого набор из платы и необходимых деталей. В общем, это неплохой шанс вспомнить детство и советские радиоконструкторы. Если же вы с паяльником совсем не дружите, то можно купить готовую плату усилителя в сборе и засунуть ее в подходящую коробочку самостоятельно, или вообще приобрести сразу готовое решение с коробочкой и дополнительными опциями по желанию (от 60 до 78 долларов, в зависимости от комплекта).

1 With Charger

Недавно в портфолио компании появился новый интересный портативный усилитель для наушников C5 (189 долларов). Модель интересна в первую очередь особой схемой цифровой регулировки громкости, что позволило добиться практически идеального баланса каналов. Эта модель была доступна к предзаказу, но сейчас их раскупили, и начато массовое производство для тех, кто успел заказать. Очень неплохая модель, с которой я бы хотел познакомиться в будущем.

Objective 2 (145 долларов) — одна из самых популярных моделей. Интересного в этом усилителе очень много. Начать надо с того, что его дизайн полностью открытый и руководствуется принципами open source. Схема усилителя разработана известным (только под псевдонимом) NwAvGuy и свободно доступна в Интернете. Так же, как для cMoyBB, JDS Labs продают печатные платы и собранные платы, которые вы можете разместить в корпусе по своему усмотрению. Ну или купить готовый усилитель. Данный усилитель можно считать условно-портативным, так как он может питаться от встроенных аккумуляторов, но с учетом его внешних размеров — портативность эта условная.

2 External View

Также NwAvGuy совместно с Yoyodyne Consulting разработали ЦАП ODAC, который JDS Labs тоже предлагает к покупке за 150 долларов.

Наконец, последний вариант — это универсальное «все-в-одном» устройство, сочетающее в себе и усилитель Objective 2 и ЦАП ODAC (ЦАП ставится вместо батарейного блока, поэтому это уже точно настольное решение) с ценником в 285 долларов. Именно такая коробочка и попала ко мне на тест. В принципе, кто-то может быть предпочтет иметь ЦАП и усилитель в виде отдельных устройств, кому-то больше нужно универсальное устройство — JDS Labs дают свободу выбора.

3 Front Panel

Для тех кто не читал мои предыдущие обзоры, вкратце объясню зачем нужны такие приборы. Дело в том, что многие профессиональные и «аудиофильские» наушники требуют для полноценной работы большей мощности, чем может дать обычная звуковая карта или мобильный телефон. Это выливается в меньшую громкость звучания (не всегда) и общее ухудшение звука (почти всегда), из-за того, что мощности источника не хватает для «раскачки». Это призваны исправить усилители для наушников. В свою очередь ЦАП (он же цифро-аналоговый преобразователь, он же DAC и Digital-to-analog Converter) подменяет собой звуковую карту вашего компьютера/ноутбука. Подключаясь по USB (чаще) или SPDIF (реже) ЦАП получает с компьютера цифровой сигнал и преобразовывает его в аналоговый, справляясь с этим лучше встроенной звуковой карты.

4 Front Panel White

Технические характеристики — усилитель

  • Частотный диапазон: ± 0.01 дБ (20 Гц – 20 КГц)
  • Коэффициент нелинейных искажений: 0.0016 % (1 КГц, 150 Ω)
  • Интермодуляционные искажения (SMPTE): 0.002 %
  • Шум: – 105 дБ (400 мВ)
  • Выходная мощность: 613 мВт (33 Ω)
  • Выходной импеданс: 0.54 Ω
  • Перекрёстные помехи: 65 дБ (15 Ω)
  • Баланс каналов: 0.6 дБ (на максимальной громкости)
  • Коэффициент усиления: 2.5х и 6.5х
  • Размеры: 108,50 мм x 80,00 мм x 29,50 мм (не включая кнопки и ручки регуляторов)
  • Вес: 310 гр

5 Edge View

Технические характеристики — ЦАП

  • Аудио форматы: 16/44, 16/48, 16/96, 24/44, 24/48, 24/96
  • Частотный диапазон: ± 0.01 дБ
  • Гармонические искажения + шум: 0.0029% (100 Гц, 0 dBFS)
  • Интермодуляционные искажения (SMPTE): 0.0004% (–1 dBFS)
  • Шум (A-Weighted): –102.8 dBu
  • Динамический диапазон –60 dBFS (A-Weighted): –111.1 dBr
  • Линейные ошибки –90 dBFS 24/44: 0.0 dB
  • Перекрёстные помехи 0 dBFS линейный выход 100K: –93.5 dB
  • Выходная мощность линейный выход 100K: 2.0 Vrms

Упаковка и комплект поставки

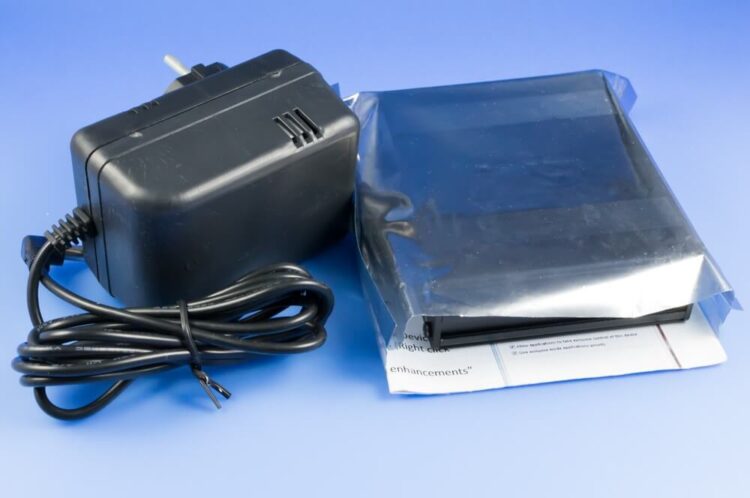

По этому пункту все очень просто. Усилитель поставляется в простом пакете с защитой от статического электричества. В комплект входит простой лист с инструкцией, наклеивающиеся силиконовые ножки и mini-USB кабель. Блок питания по умолчанию в комплект не входит, если будете заказывать усилитель/ЦАП с сайта — обратите на это внимание и закажите БП у JDS Labs, у них есть варианты для розеток всего мира. Прибор использует нестандартное питание, ему на вход нужно подавать от 14 до 20 вольт переменного напряжения. Мне пришлось посуетиться, прежде чем я нашел подходящий блок питания.

6 With TPeos

В общем, тут все просто и минималистично.

Дизайн и управление

Внешний вид сочетает в себе простоту и строгость. Полностью черный корпус (есть еще вариант с серебристыми панелями впереди и сзади) сделан целиком из метала с приятной шероховатой текстурой. Дизайн разбавляется продольным рифлением.

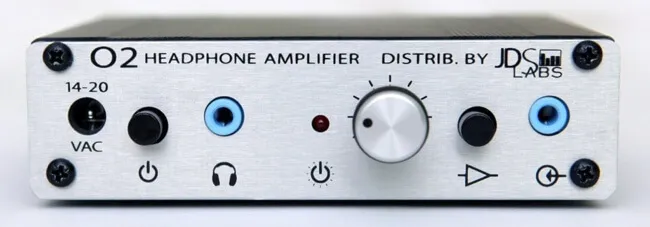

Все органы управления сконцентрированы преимущественно на передней панели. Тут находится гнездо питания (немного неудобно), разъемы выхода на наушники и линейного входа, кнопки включения и переключения коэффициента усиления, регулятор громкости и индикатор питания. На задней панели находится USB-вход ЦАПа. Все просто и ожидаемо, чтобы точно не перепутать ничего — все подписано прямо на панелях. Конечно, хотелось бы иметь больший выбор разъемов, да и разместить гнездо питания и вход сзади — не самая плохая идея, но это явно не критичные недостатки.

7 Other Edge

Сборка — на очень хорошем уровне, никаких скрипов, люфтов или чего-то похожего нет и близко. Потенциометр — умеренно тугой.

Звук

  • MacBook Pro Early 2011
  • Fidelia в роли плеера
  • Записи в lossless-форматах
  • Использованные наушники описаны ниже

8 Inside

Стоит отметить, что JDS Labs предлагают возможность кастомизации коэффициентов усиления, чтобы усилитель максимально подходил для ваших наушников. По умолчанию усилитель ориентируется на наушники с импедансом от 16 Ω до 250 Ω, и я ничего не менял. Благодаря двуполярному блоку питания, запас усилителя по мощности очень высок, и это позволяет ему справляться с 90 % наушников с легкостью. В целом, запаса по мощности ему хватает даже для HiFiMan HE-400. С высокоомными наушниками он тоже хорошо справляется, но нужно позаботиться о повышенном коэффициенте усиления.

NwAvGuy — большой фанат замеров, и к инструментальному тестированию Objective 2 он подошел невероятно серьезно. Почитать в деталях все про этот усилитель, начиная с целей разработки и заканчивая тщательными замерами, можно в его блоге. Главными целями при создании Objective 2 он ставил: минимум шумов, искажений и взаимопроникновения каналов. Стоит отметить, ему это удалось.

9 Rear View

Усилитель по праву занимает место в топах рейтингов Head-Fi (на момент написания обзора он был на 5 месте), и при этом вызывает массу горячих дискуссий с высказыванием прямо противоположных мнений (хотя когда бывает по-другому?).

Главное, что замечаешь в ходе использования, это «малозаметность» усилителя, которой я раньше не встречал в других моделях. В первую очередь это выражается в практически полном отсутствии шума, даже на очень высокой громкости и с чувствительными наушниками — он заметен очень мало. Также Objective 2 практически не имеет привычки окрашивать звук или вносить какую-либо отсебятину. Это дает эффект необычайной детальности и приятное разделение инструментов.

10 Again with TPeos

Звук совсем чуть-чуть имеет уклон в ВЧ, что дает связке O2+ODAC слегка ярковатое звучание, хотя к сибилянтам это не приводит. Поначалу звук мне показался мягковатым, не напористым, но спустя пару дней я привык к этому и такая «смягченная» подача стала мне даже нравиться, особенно на вокальных композициях. У связки нет супердетальности и сверхточности, но ей это и не надо, она больше склонна к музыкальности. В паре с гибридными наушниками T-PEOS это дает необычайный эффект вовлеченности и глубины. Неплохо усилитель сыгрался и с моими FA-003HE от Fischer Audio. Благодаря запасу мощности, также хорошо он справился и с моддинговыми изоданамами Fostex T50TP. Чуть хуже оказалась связка с моими кастомами Ambient Monitors AM4, так как они изначально сделаны для вовлекающей подачи материала, что в паре с эффектом «смягчения» усилителя дает переизбыток «обволакивания».

Выводы

Хороший вариант усилителя и ЦАПа «верхне-среднего» сегмента. Звук этой связки не идеален, но за ту цену, что за него просят, он более чем хорош. Нейтральность, отсутствие шума и окрашивания дают очень положительный эффект при прослушивании, а умеренная цена делает Objective 2 + ODAC удачным выбором для наушников средней ценовой категории.
