Мы знаем, что нашим читателям интересно узнать о том, что скрывается внутри гаджетов Apple, а также познать азы их ремонта. С большим удовольствием мы продолжаем публиковать материалы с подробным описанием процесса ремонта популярных устройств. Статьи готовятся при содействии наших партнеров из сервисного центра Apple Pro, и если вы боитесь повторять это самостоятельно, вы всегда можете обратиться за помощью к профессионалам своего дела.

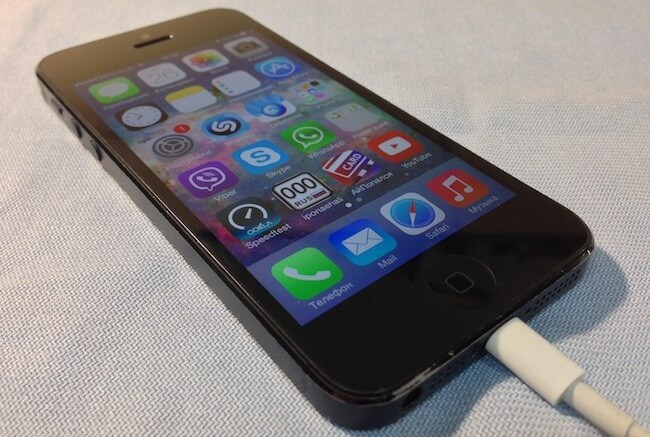

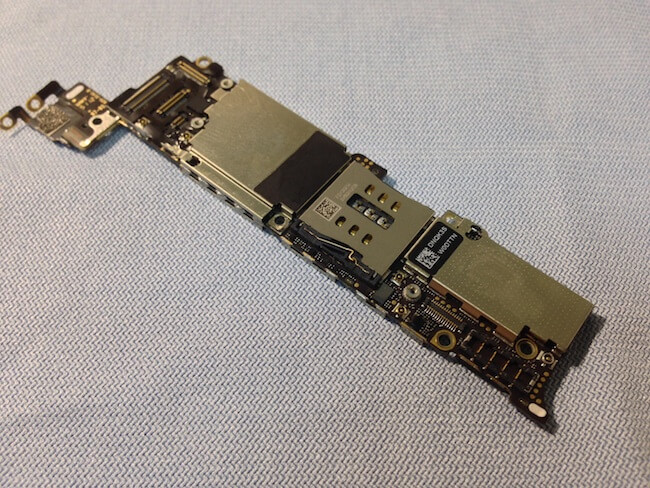

В сервисный центр Appl-Pro.ru поступил пациент — iPhone 5. Симптомы: не заряжается, быстро разряжается, произвольно включается. Попытаемся разобраться почему это происходит. После тестирования системной платы выясняем, что причина этих симптомов — контроллер Tristar, который выходит из строя после использования некачественных зарядных устройств, в том числе и автомобильных.

Сервис-центр

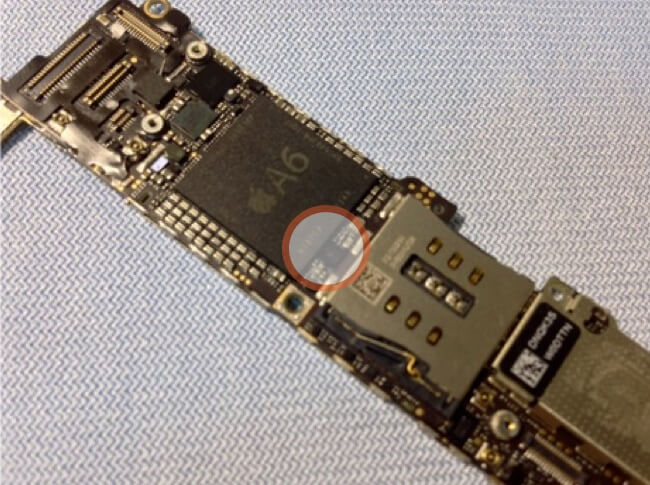

Снимаем верхний чехол на системной плате, под которым располагается микросхема.

Сервис-центр

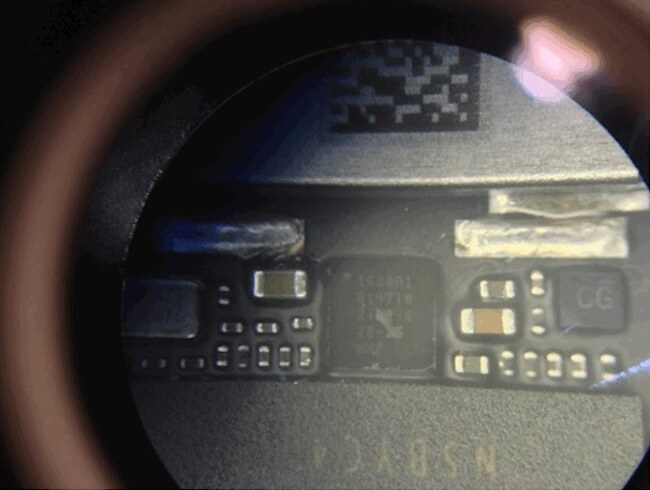

Контроллер Tristar под микроскопом. Как видно, залит компаундом.

Сервис-центр

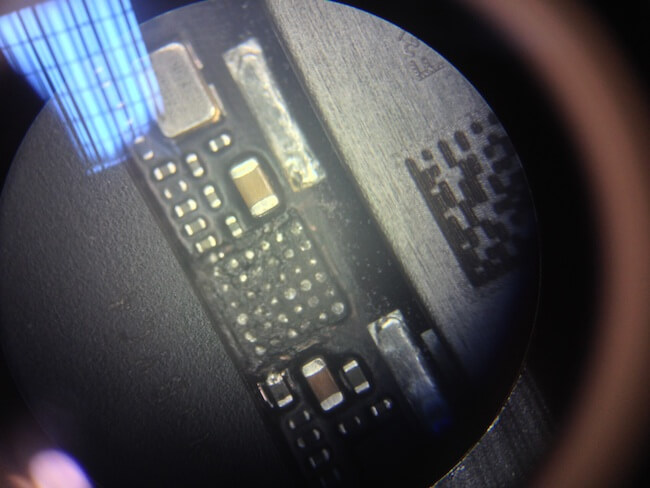

Далее снимаем термофеном микросхему. Удаляем остатки компаунда.

Сервис-центр

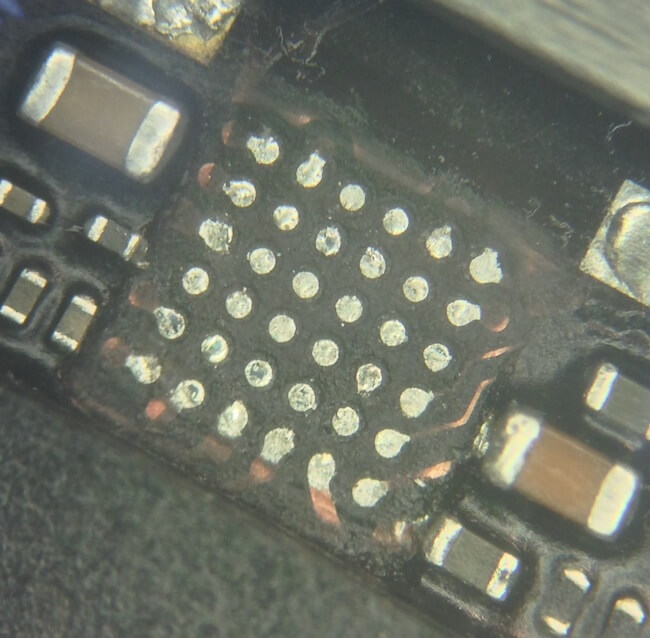

Зачищаем контактные площадки.

Сервис-центр

Главное на этом этапе не оторвать контактные площадки с системной платы. Подготовка занимает около 30 минут.

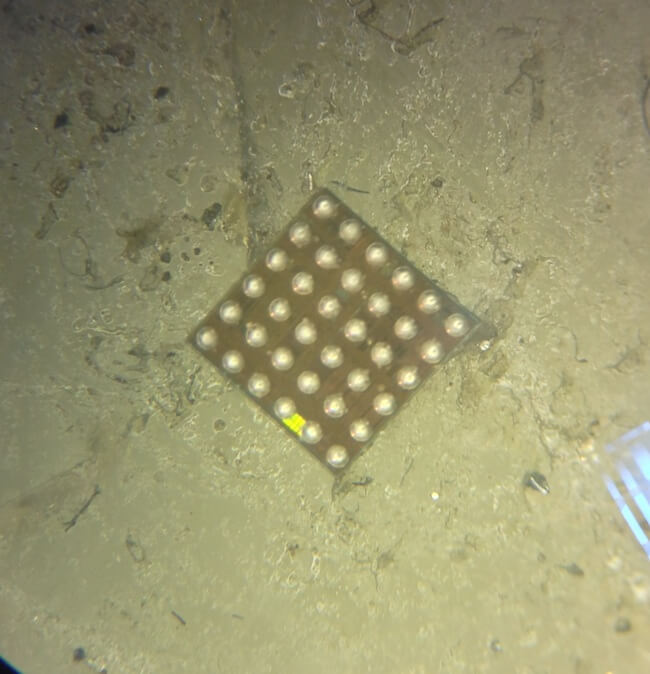

Так выглядит микросхема Tristar:

Сервис-центр

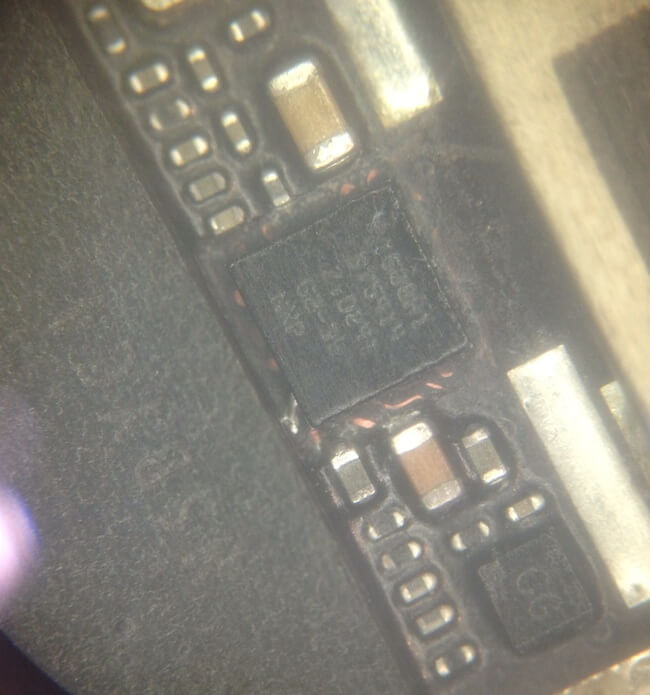

Результат проделанной работы. В среднем такая работа занимает по времени 1-2 часа. Поэтому, если необходимых навыков у вас нет, будем ждать вас в нашем сервисном центре Apple-Pro.ru.

Сервис-центр

Apple-Pro

Благодарим за содействие в подготовке материалов сервисный центр Apple-Pro.ru. Читателям AppleInsider.ru предлагаются 10 % скидки на любой вид ремонтных работ.
