iPad «No SIM»

31

11

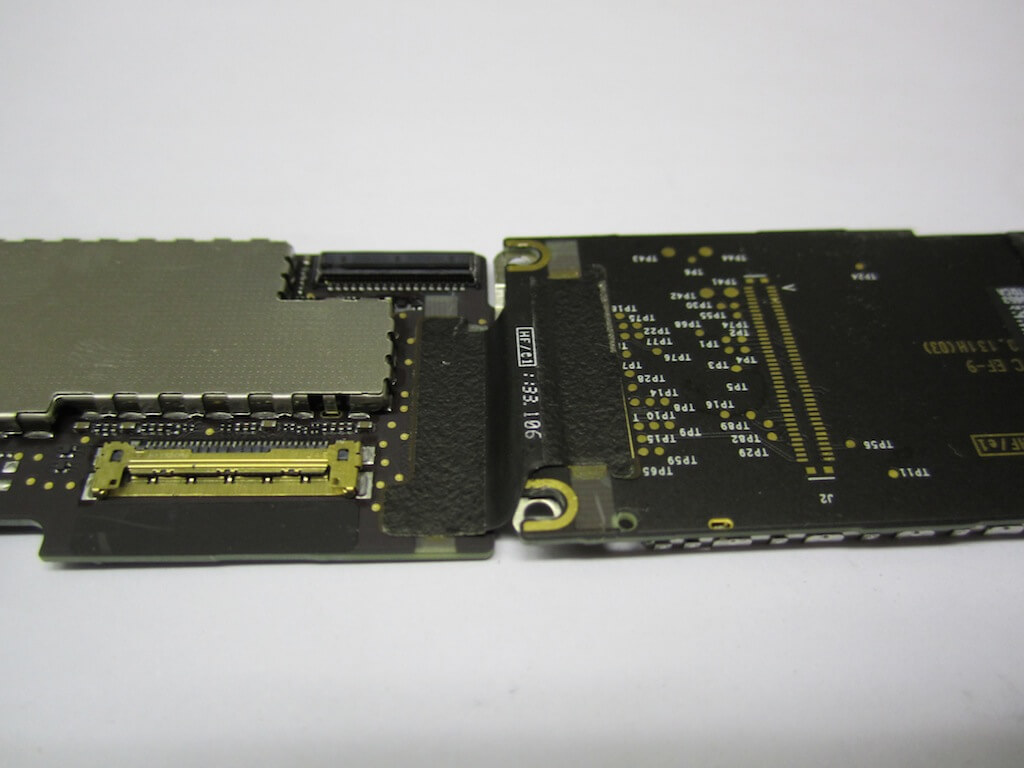

Многие пользователи iPad 2 столкнулись с проблемой исчезновения SIM-карты. В особо запущенных случаях SIM-карту вообще не видно. Виноват в этом хрупкий шлейф, соединяющий радиомодуль с основной платой.

Этот гибкий 50-контактный шлейф соединяется с платами с помощью специального токопроводящего клея. В нашей лаборатории (Macfix.ru) специальный клей отсутствует и поэтому мы не сможем восстановить контакты шлейфа с платами как в не очень надежном заводском варианте.
Но есть проверенный способ обеспечить надежный контакт!

22

Мы спаяем новый кабель. Для этого нам потребуется микроскоп, провод сечением 0,2 мм в эмалевой оплетке, и мастерство и навыки эльфа 80-го уровня по качеству пайки тонюсеньких проводков. Если вам посчастливится найти в магазинах уже готовый 50-жильный шлейф (можно и с большим числом проводов) — можете смело использовать и его. Но тогда желательно подобрать его по ширине и длине.

MINOLTA DIGITAL CAMERA

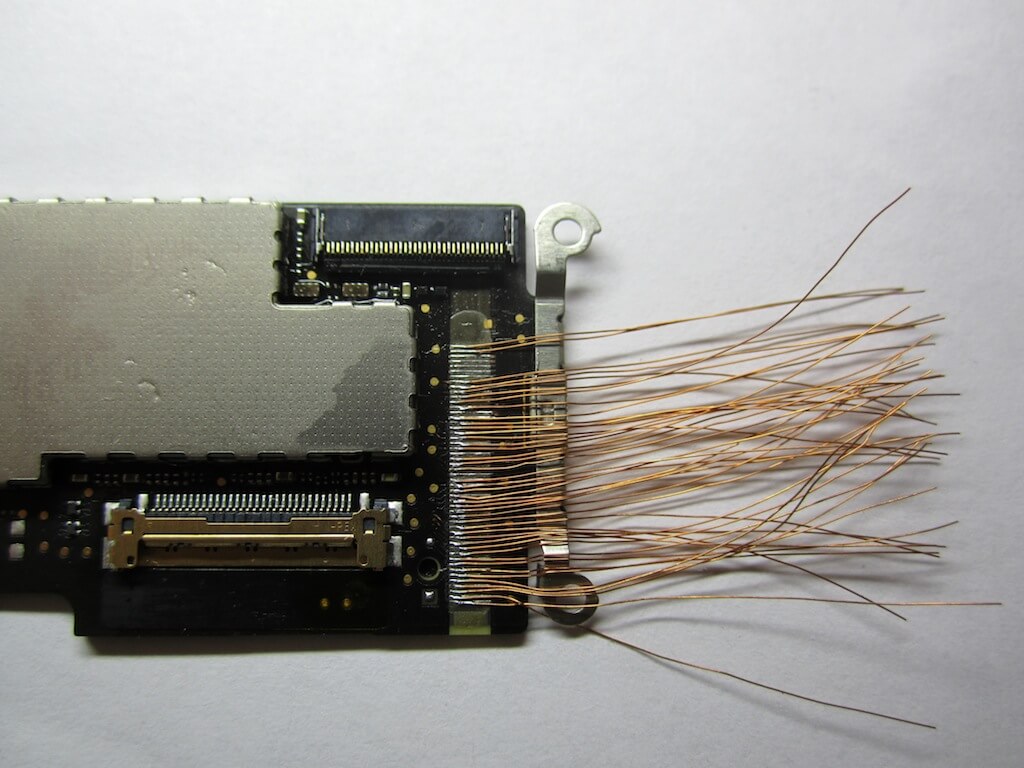

В качестве меры длины проводков мы выбрали длину штатного шлейфа с небольшим запасом. Припаяв несколько проводов только к основной плате, мы поместили обе платы в корпус iPad, чтобы проверить, насколько правильно мы выбрали длину.

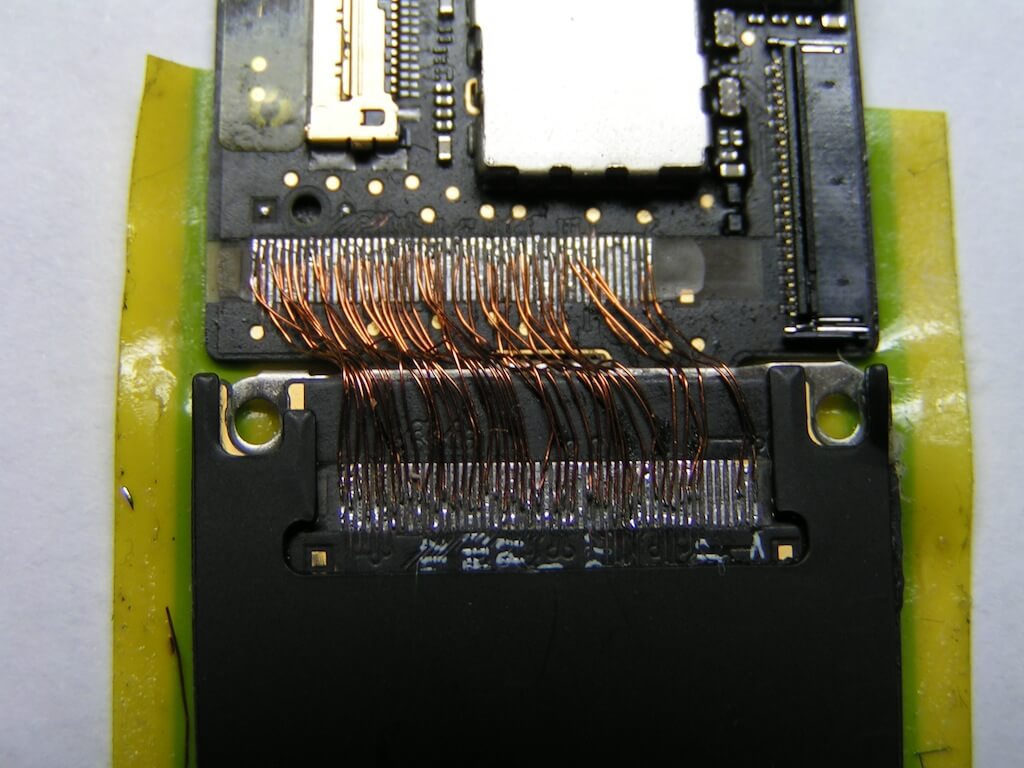

Вытаскиваем обе платы и завершаем наш кропотливый монтаж.

Теперь нашему iPad не страшна проблема потери контакта из-за хлипкого шлейфа.
На его месте установлено надежное и качественное решение.

Иван Мерещенко, Macfix.ru

PS: Ну а как разбирается iPad, вы наверняка знаете.
