Новый iPod nano под микроскопом iFixit

10

Не успел новый iPod nano появиться в магазинах, как умельцы из iFixit уже разобрали его на мелкие кусочки. В результате разборки его корпуса они с удивлением обнаружили следующее: так как большинство чипов в плеере не имеют имен, специалистам удалось опознать только четыре чипа из девяти.

Новый iPod nano под микроскопом iFixit


Новый iPod nano под микроскопом iFixit

Среди опознанных чипов — Toshiba THGBX2G7D2JLA01 с 16 гигабайтами памяти NAND flash, Broadcom BCM2078KUBG с Bluetooth и FM-радио, тачскрин-контроллер от Texas Instruments под идентификатором 343S0538, а также чип от NXP Semiconductors под наименованием 1609A1. В число чипов, которые так и не удалось идентифицировать, входят следующие:

  • 75203 23017
  • 75292 98820
  • 339S0193
  • Apple 338S1099
  • Apple 338S1146

Новый iPod nano под микроскопом iFixit

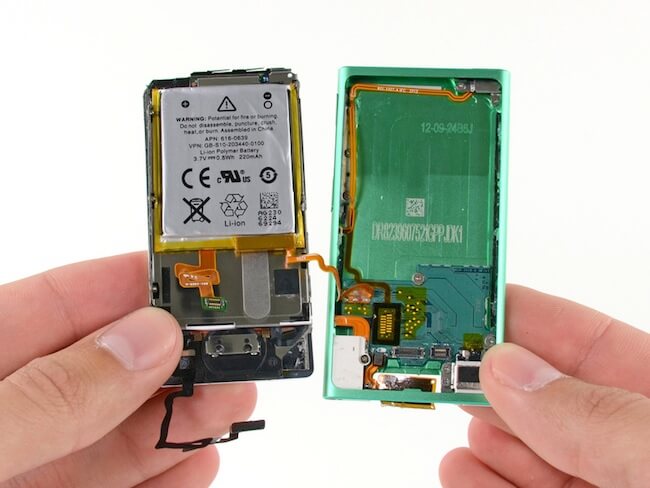

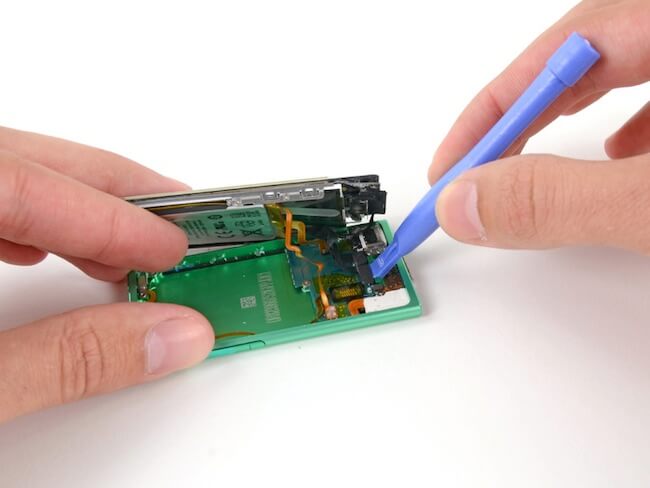

Кроме того, iFixit удалось выяснить, что батарея в новом iPod nano припаяна непосредственно к логической плате и прилегает к задней части дисплея. Несмотря на наличие пластикового язычка для демонтажа аккумулятора, клей, с помощью которого батарея крепится к корпусу, оказался слишком сильным.

Новый iPod nano под микроскопом iFixit

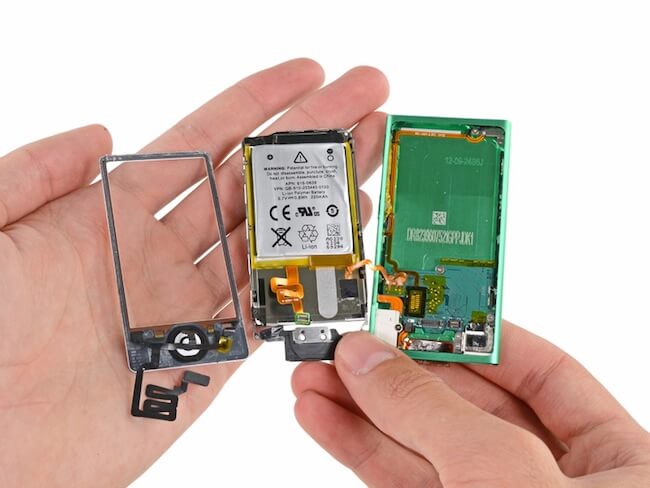

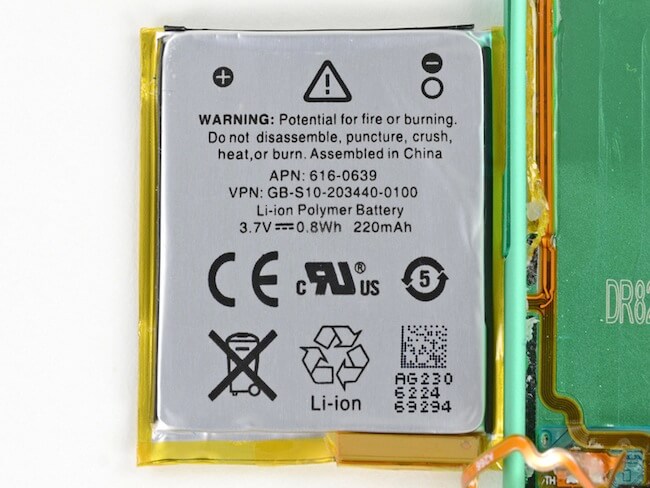

Батарея нового плеера с 3,7 В, 0,8 Вт/ч и 220 мАч существенно превосходит по производительности аккумулятор предыдущей модели iPod nano с ее 0,39 Вт/ч. Кроме того, экспертам удалось установить, что ЖК-экран и стекло-дигитайзер не объединены в одну конструкцию. Это означает, что каждый из этих компонентов можно заменять по отдельности.

Новый iPod nano под микроскопом iFixit

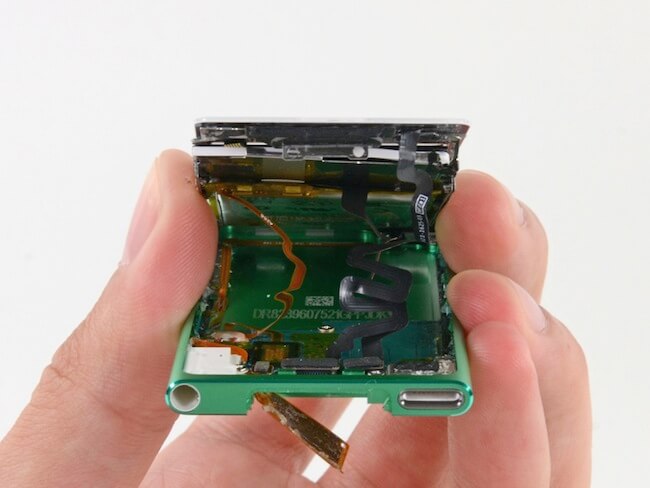

К сожалению, того же самого нельзя сказать про аккумулятор, коннектор Lightning или регуляторы громкости, которые вместе припаяны к логической плате. Если извлечь последнюю из корпуса, то вместе с ней вы снимете батарею, кабель для кнопки, коннектор Lightning разъем для наушников.

Новый iPod nano под микроскопом iFixit

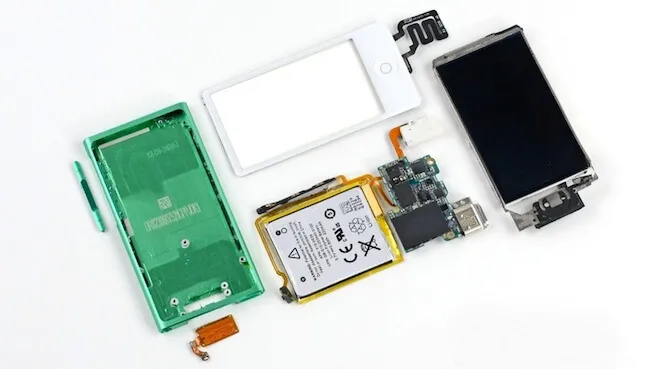

По итогам «вскрытия» новенький iPod nano получил пять баллов по 10-балльной шкале ремонтопригодности. Напомним, что iPod touch пятого поколения получил всего три балла. Поэтому если при выборе плеера этот показатель имеет для вас большое значение — обратите внимание на этот материал.

Новый iPod nano под микроскопом iFixit

Новый iPod nano под микроскопом iFixit


Новый iPod nano под микроскопом iFixit

По материалам iFixit.com
