Установка дополнительного SSD в iMac 21.5″ Late 2012

57

Наши внимательные читатели помнят, что время от времени наши друзья из компании YourOptibay радуют нас полезными инструкциями по ремонту наших компьютеров. Сегодня же нас ждет увлекательный рассказ о том, как осуществить апгрейд SSD-накопителем предпоследний тонкий iMac 21.5" Late 2012 в дополнение к штатному HDD диску для последующего создания FusionDrive.

Установка SSD-накопителя Optibay на iMac

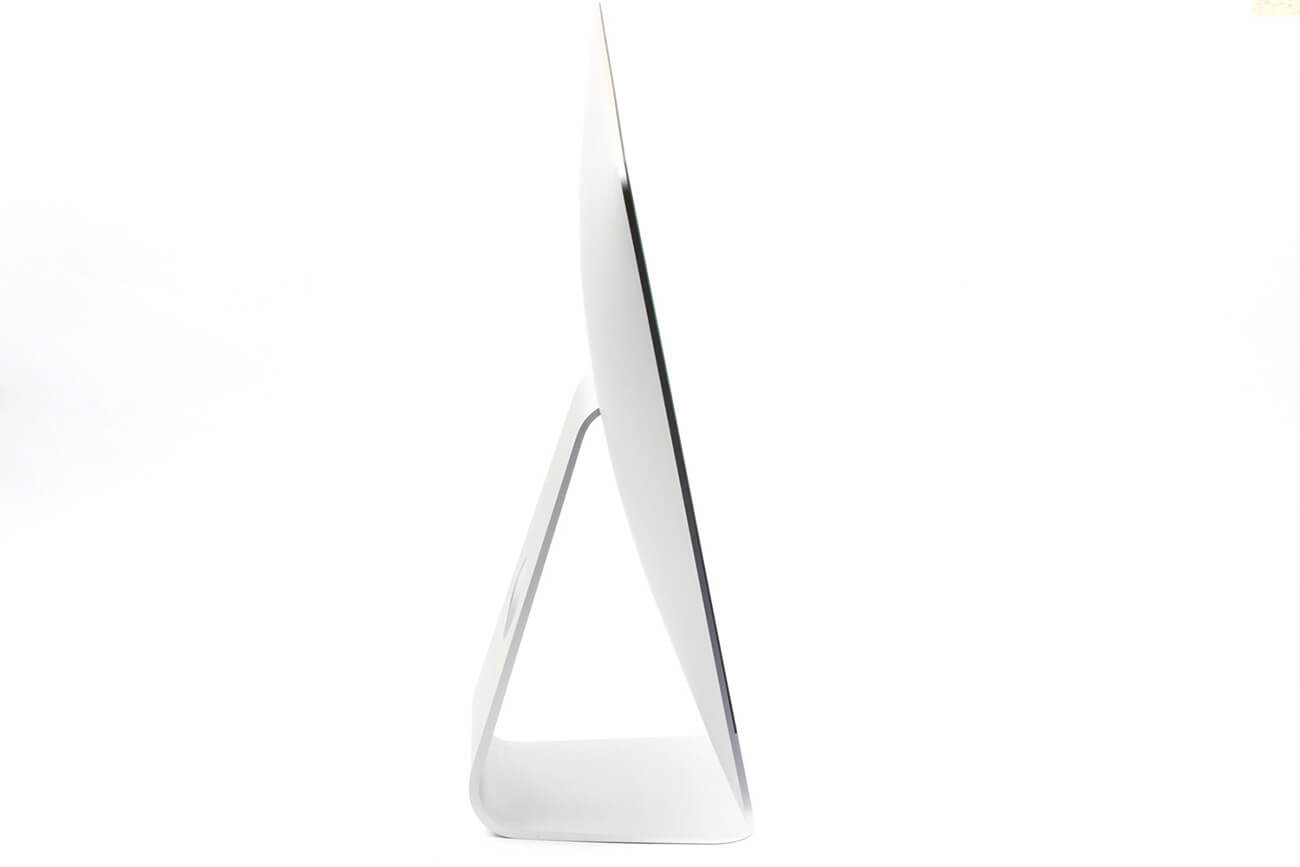

Шаг 1

Прежде чем начать любую работу с iMac: Отключаем его от сети и зажимаем кнопку включения в течение десяти секунд, чтобы разрядить конденсаторы блока питания. Перед разбором советуем надеть специальные антистатические перчатки.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-1

Шаг 2

Вставляем специальный нож, для вскрытия iMac’а. Погружаем его в щель между корпусом и экраном данный диск, и, двигаясь вверх, медленно отделяем экран от корпуса.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-2-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-2-3

Шаг 3

Пользуемся им как ножом для пиццы. При движении вверх диск будет вращаться, разрезая двусторонний скотч.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-3-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-3-3

Шаг 4

Прорезаем двусторонний скотч со всех сторон, кроме нижней.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-4-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-4-3

Шаг 5

Присоединяем две присоски и плавно тянем вверх, приподнимая дисплей. Не стоит торопиться, это может занять некоторое время. Как только экран слегка поднимется — отделяем скотч от дисплея спуджером.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-5-2 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-5-3

Шаг 6

Придерживая дисплей одной рукой, отключаем кабель питания дисплея. Будьте внимательны, не поднимайте дисплей более чем на 15-20 сантиметров. В iMac’е до сих пор есть шлейфы, соединяющие дисплей и корпус.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-6

Шаг 7

Отключаем кабель для передачи данных дисплея из его сокета на материнской плате. Для этого поднимаем скобу, фиксирующую коннектор шлейфа в разъеме на материнской плате, и затем поднимаем экран.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-7-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-7-2

Шаг 8

С небольшим усилием извлекаем кабель правого динамика.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-8-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-8-2

Шаг 9

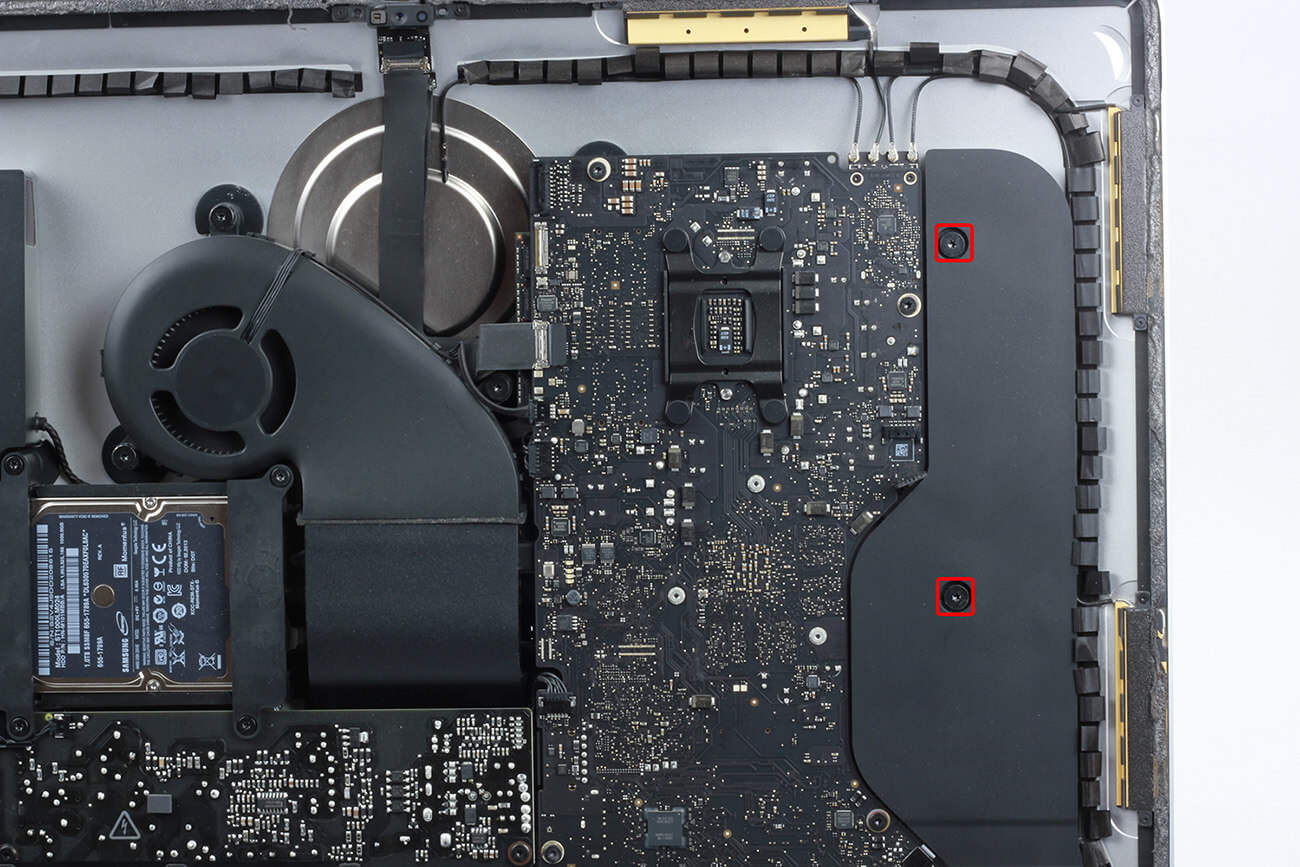

Откручиваем два винта Т10 10 мм, которые крепят правый динамик к корпусу моноблока.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-9

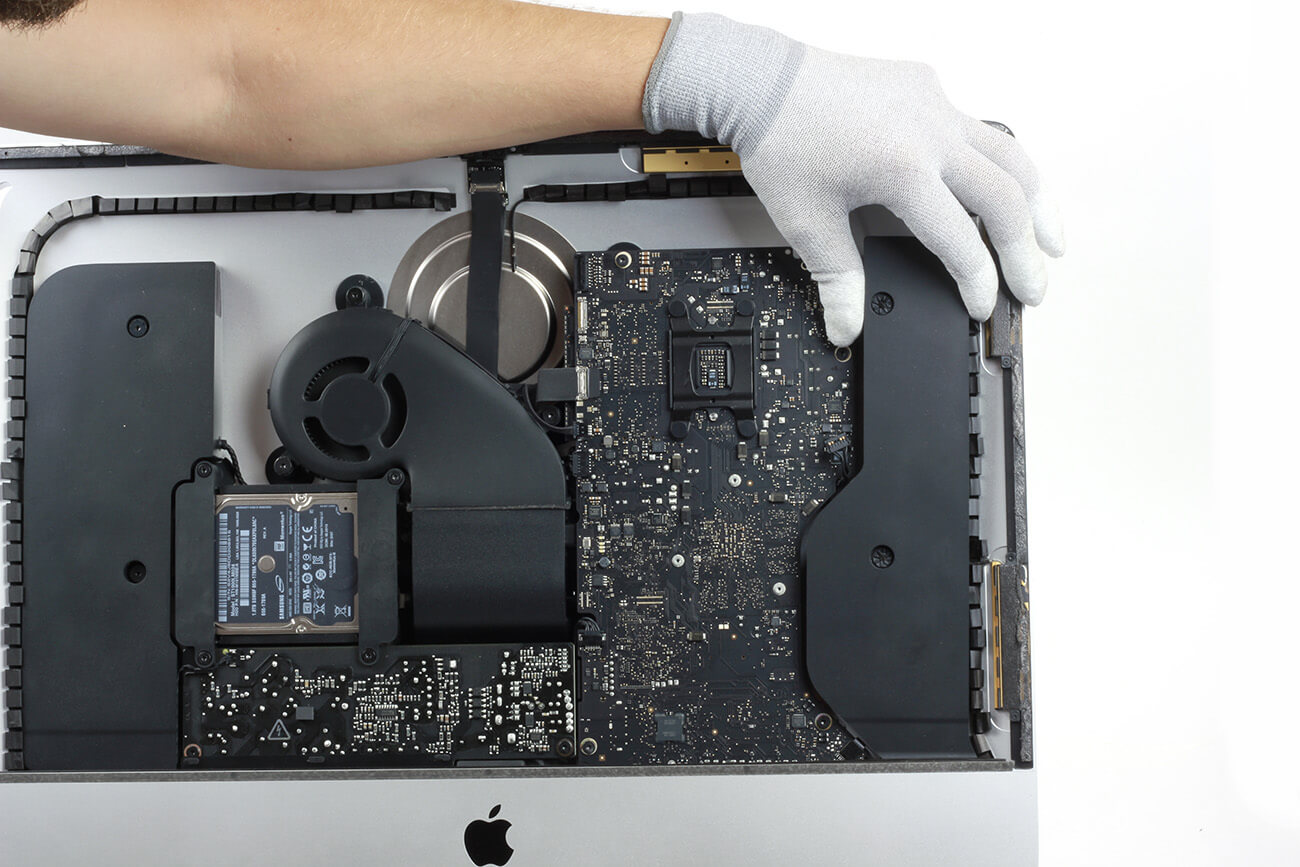

Шаг 10

Отделяем правый динамик от задней панели корпуса, приблизительно на 1,5 см, пока не увидим кабель антенны, идущий по его правой стороне.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-10

Шаг 11

С помощью острого конца спуджера вынимаем из пазов кабель антенны, двигаясь сверху вниз.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-11-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-11-2

Шаг 12

Аккуратно вытаскиваем правый динамик на два сантиметра вверх, и затем наклонив, извлекаем его.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-12-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-12-2

Шаг 13

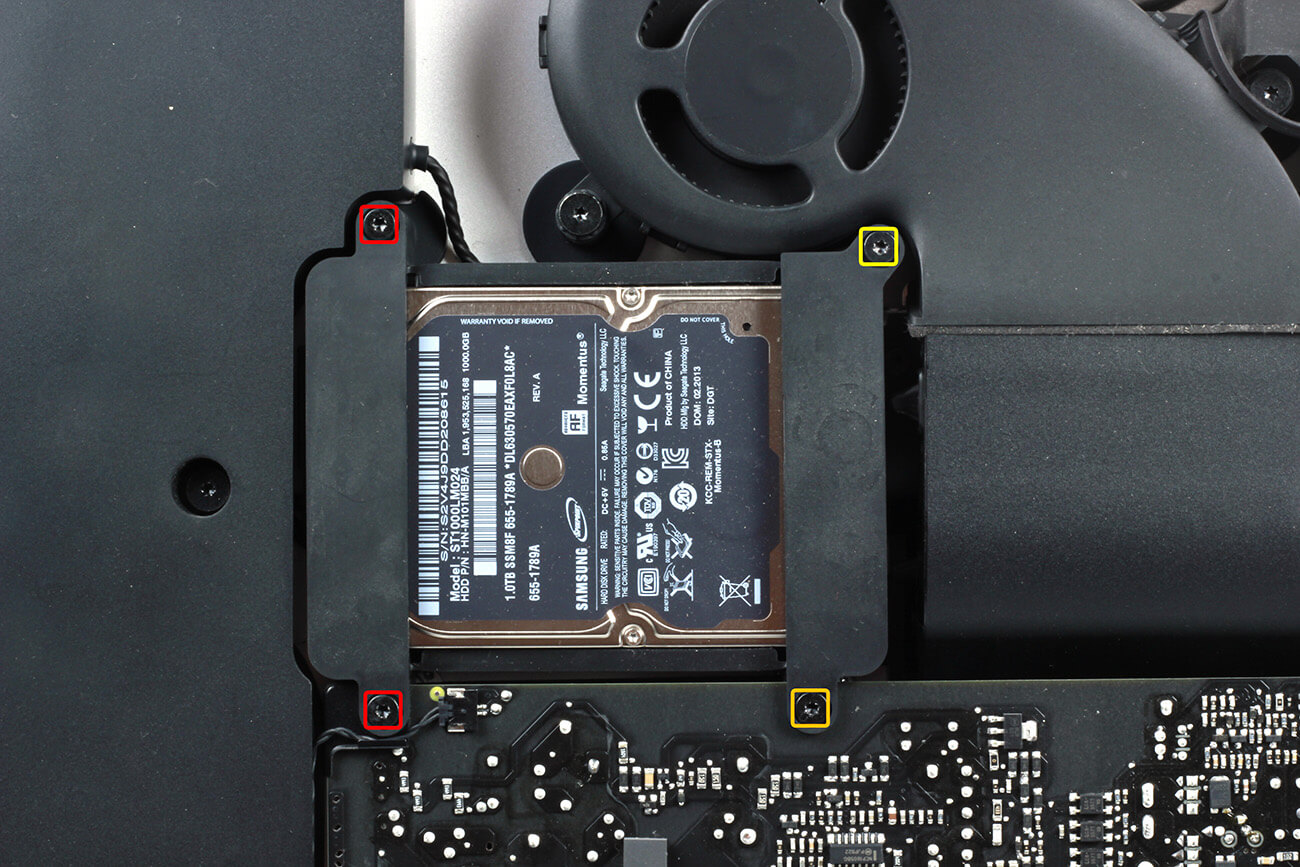

Откручиваем 4 винта, которые крепят удерживающие жесткий диск скобы:

    2 винта 21 мм T10 Torx
    1 винт 9 мм T10 Torx
    1 винт 27 мм T10 Torx

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-13

Шаг 14

Снимаем правую и левую скобы, крепящие жесткий диск.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-14-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-14-2

Шаг 15

В данном шаге особенно рекомендуется наличие антистатических перчаток. Работа происходит вблизи с блоком питания, и при их отсутствии — есть вероятность, что накопившееся напряжение на конденсаторах ударит Вас. С небольшим усилием извлекаем шлейф кнопки питания из разъема.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-15

Шаг 16

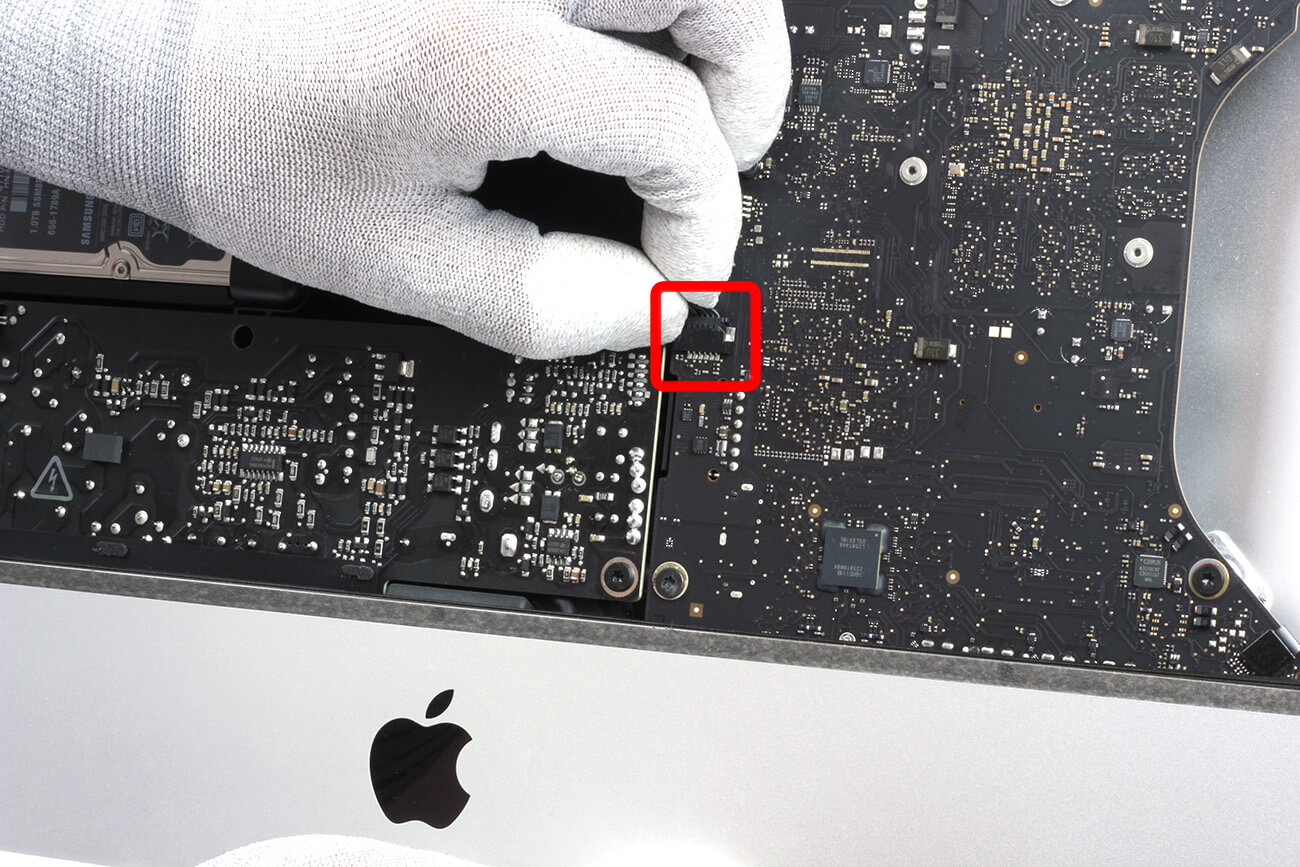

Легкими движениями вправо-влево отсоединяем шлейф контроля питания.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-16

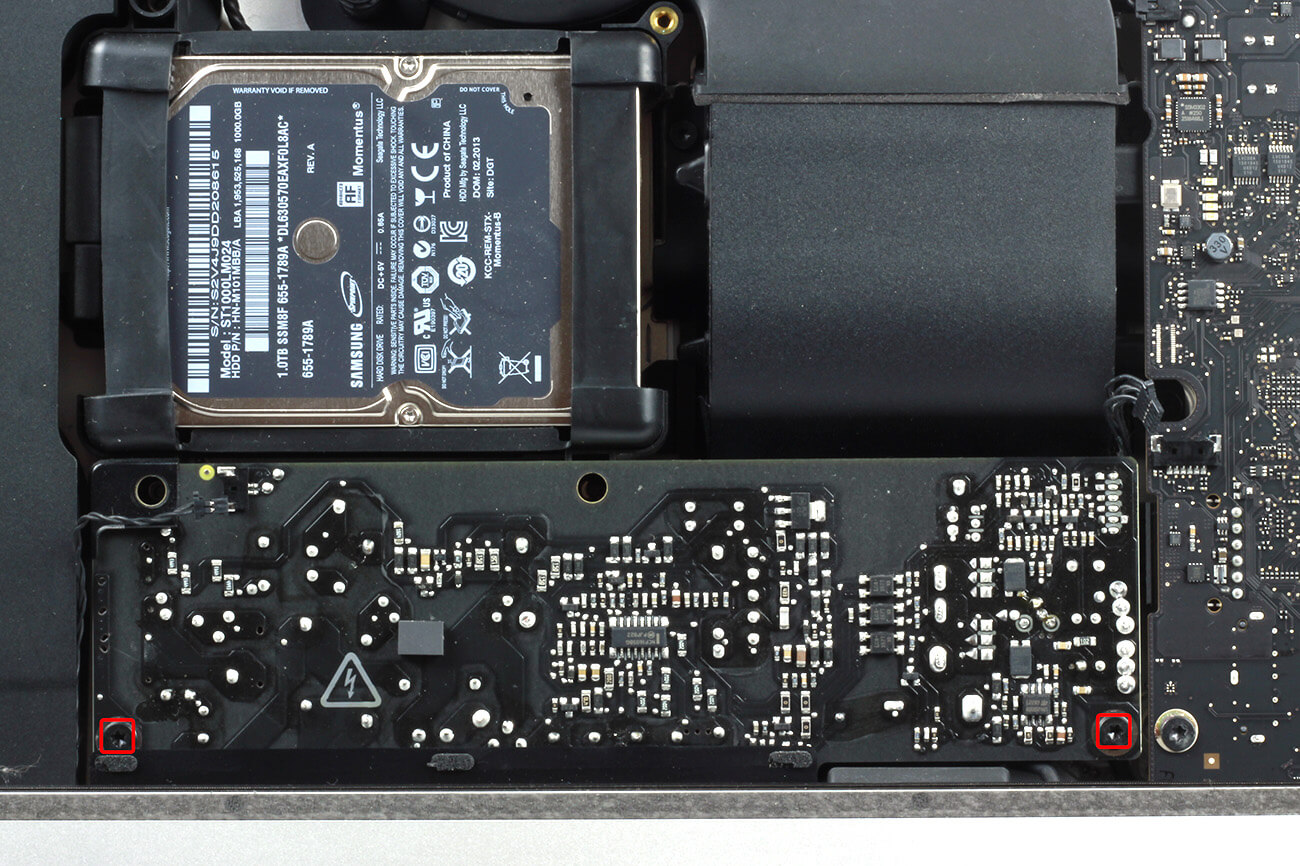

Шаг 17

Выкручиваем 2 винта 7,2 мм T10, которые крепят плату блока питания.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-17

Шаг 18

Наклоняем источник питания вперед. Плата имеет множество конденсаторов, поэтому не рекомендуется проделывать данную операцию голыми руками, так как имеется вероятность получить удар током.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-18

Шаг 19

Приподнимаем и слегка поворачиваем против часовой стрелки плату питания.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-19

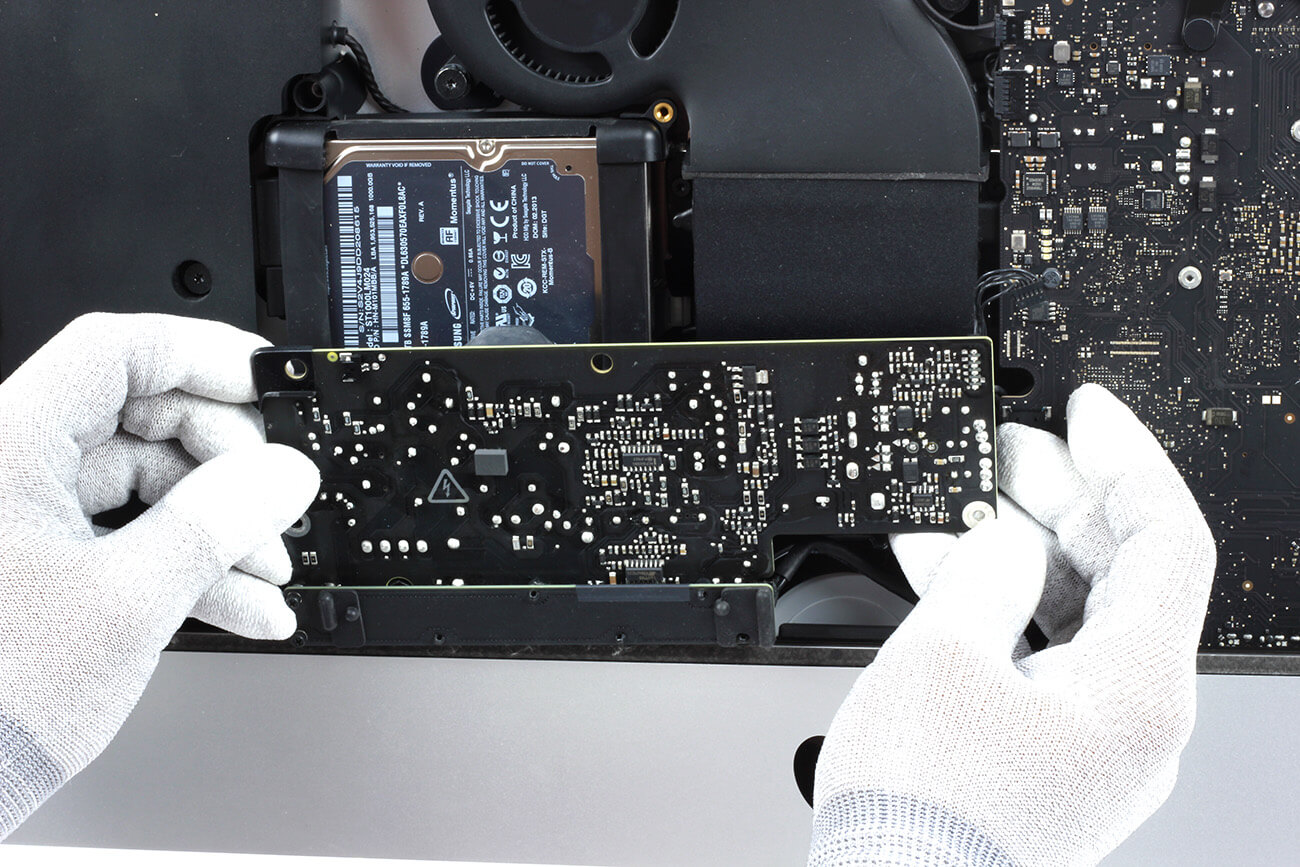

Шаг 20

Немного смещаем вправо плату питания и приподнимаем вверх на пару сантиметров. Будьте осторожны: полное извлечение платы будет немного дальше. На данный момент плата питания все еще соединена с материнской платой.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-20

Шаг 21

Держим плату исключительно за края — есть вероятность получить удар током. Отключаем шлейф легкими движениями в стороны.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-21

Шаг 22

Отсоединяем шлейф питания от материнской платы и вытаскиваем его.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-22

Шаг 23

Отсоединяем шлейф кулера от материнской платы.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-23-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-23-2

Шаг 24

Выкручиваем 3 винта 12,3 мм T10, которые крепят кулер к корпусу. Снимаем его.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-24-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-24-3

Шаг 25

Приподнимаем жесткий диск.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-25-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-25-2

Шаг 26

Отсоединяем кабель питания и кабель передачи данных жесткого диска. Снимаем жесткий диск.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-26-2 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-26-3

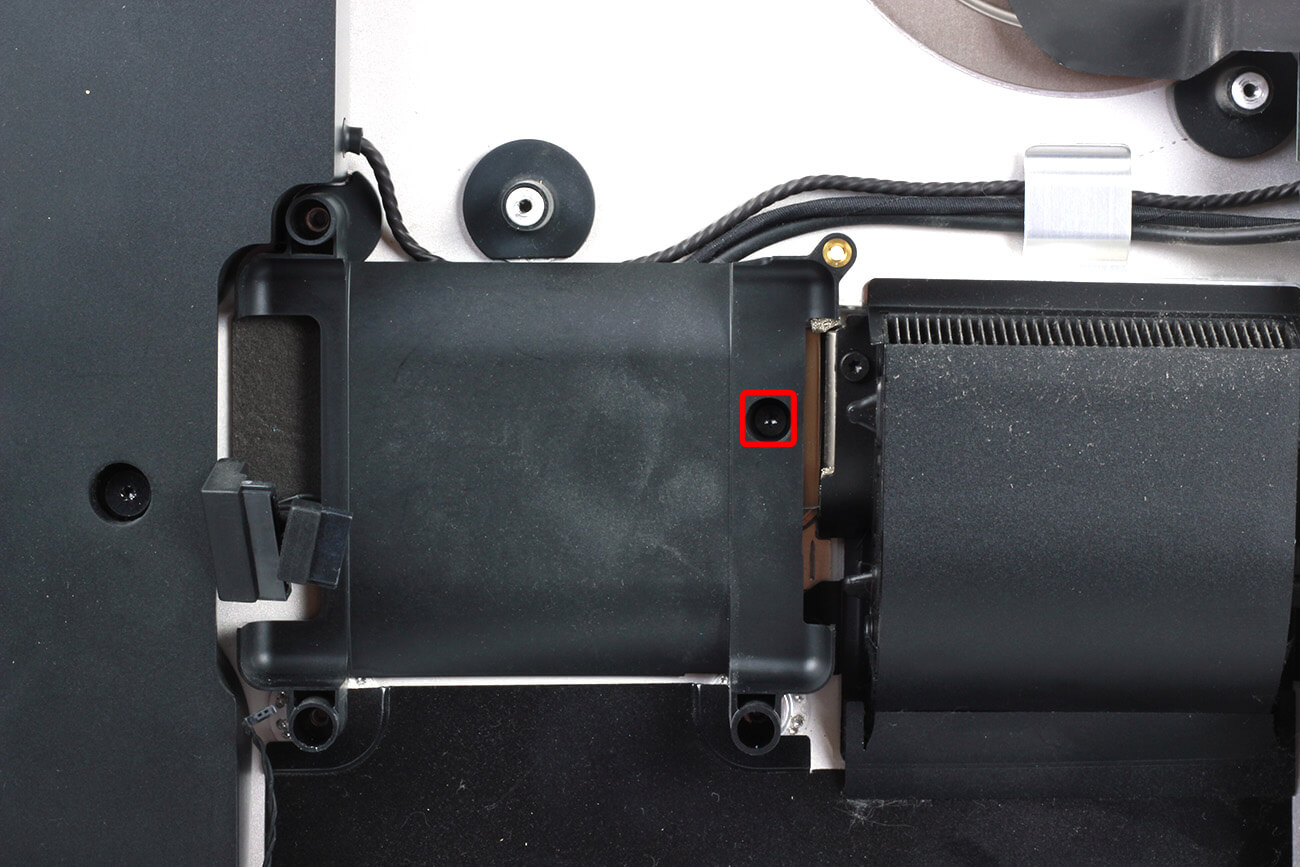

Шаг 27

Выкручиваем 1 винт 7,2 мм T10, который крепит отсек для жесткого диска.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-27

Шаг 28

Вытаскиваем отсек для крепления жесткого диска.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-28

Шаг 29

Отключаем шлейф левого динамика.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-29-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-29-2

Шаг 30

Вынимаем кабель левого динамика из фиксатора.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-30-2 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-30-3

Шаг 31

Извлекаем кабель передачи данных и кабель питания жесткого диска.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-31-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-31-2

Шаг 32

Приподнимаем металлическую скобу с небольшой ручкой и вынимаем кабель.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-32-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-32-2

Шаг 33

Отсоединяем все 4 коннектора антенн Bluetooth/AirPort. Запоминаем, в каком порядке были расположены данные коннекторы.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-33-2 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-33-3

Шаг 34

Отсоединяем шлейф порта наушников из его сокета.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-34

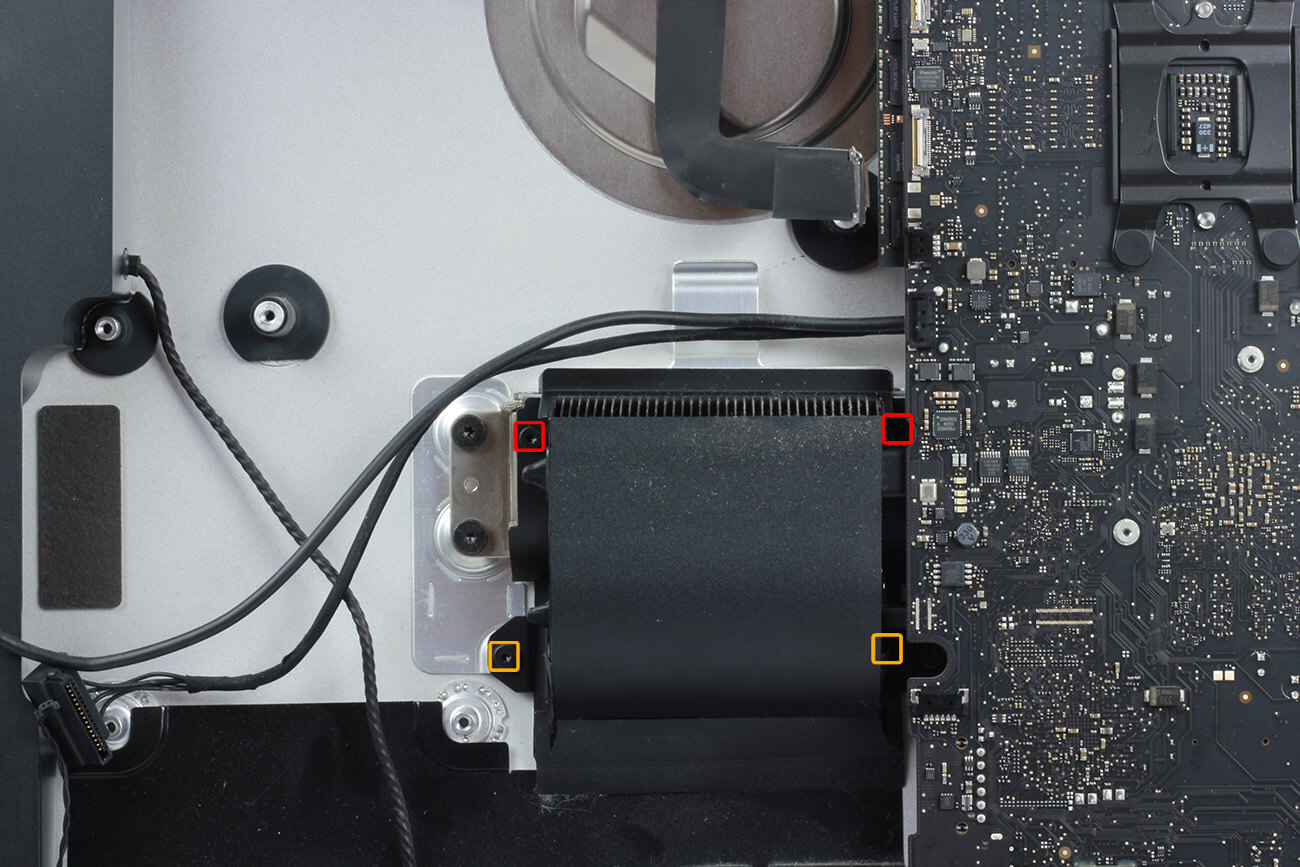

Шаг 35

Выкручиваем четыре винта, которые крепят радиатор к корпусу моноблока.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-35

    2 винта 6,3 мм T8
    2 винта 4,7 мм T8

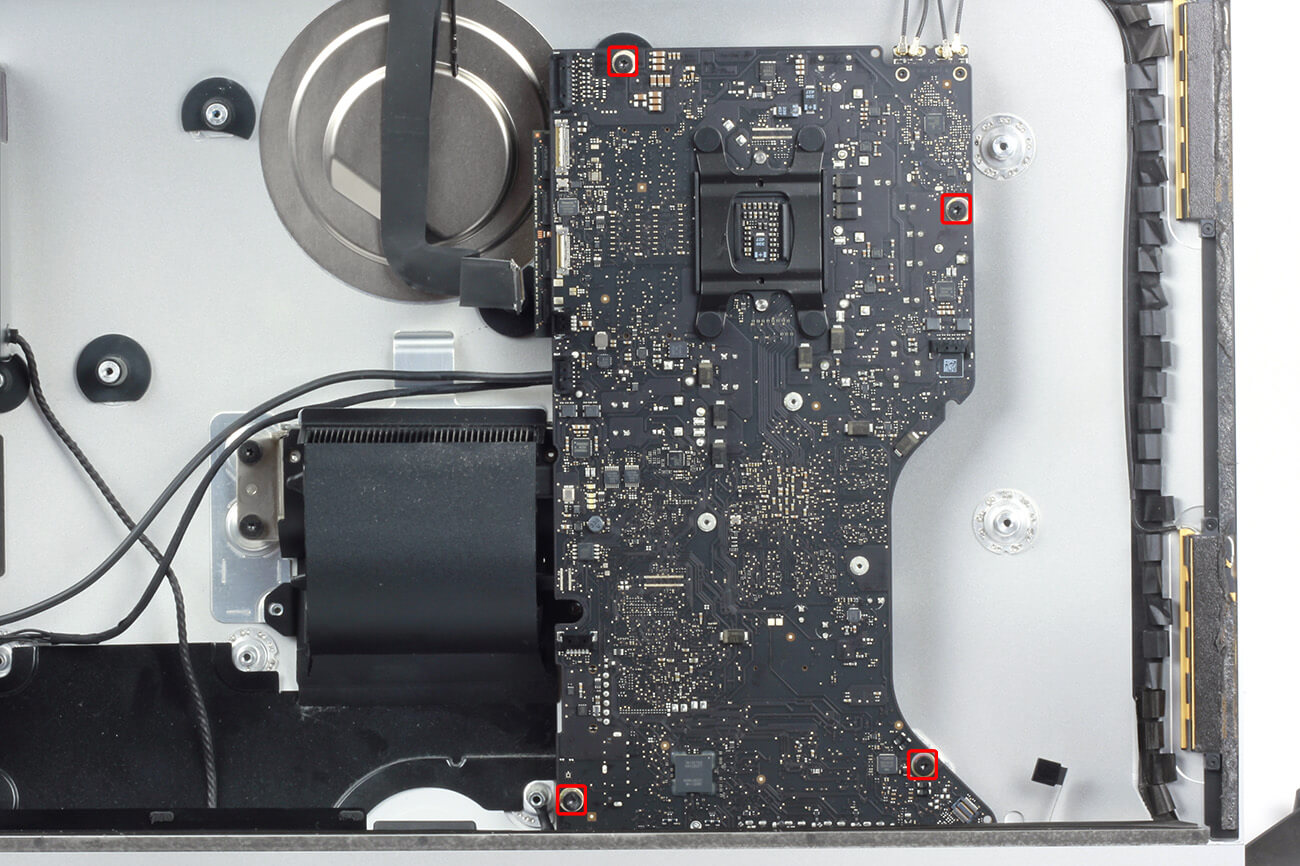

Шаг 36

Выкручиваем 4 винта 7,2 мм T10, которые удерживают материнскую плату.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-36

Шаг 37

Очень осторожно извлекаем материнскую плату. Будьте внимательны, чтобы какие-либо провода не мешали извлечению материнской платы.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-37-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-37-3

Шаг 38

Вытаскиваем материнскую плату.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-38

Шаг 39

Подключаем в разъем для SSD-Retina специальный переходник для подключения твердотельного накопителя с интерфейсом SATA.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-39-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-39-2

Шаг 40

Подключаем к переходнику Г-образный SATA кабель передачи данных.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-40

Шаг 41

К кабелю питания штатного диска подключаем разветвитель питания.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-41-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-41-2

Шаг 42

Необходимо разобрать корпус SSD диска, и извлечь из него плату, для размещения в корпусе iMac. Разрезаем двусторонний термоскотч на четыре квадрата и располагаем их, как на фотографии. Размещаем плату SSD диска на корпусе iMac’а рядом с левым динамиком.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-42-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-42-2

Шаг 43

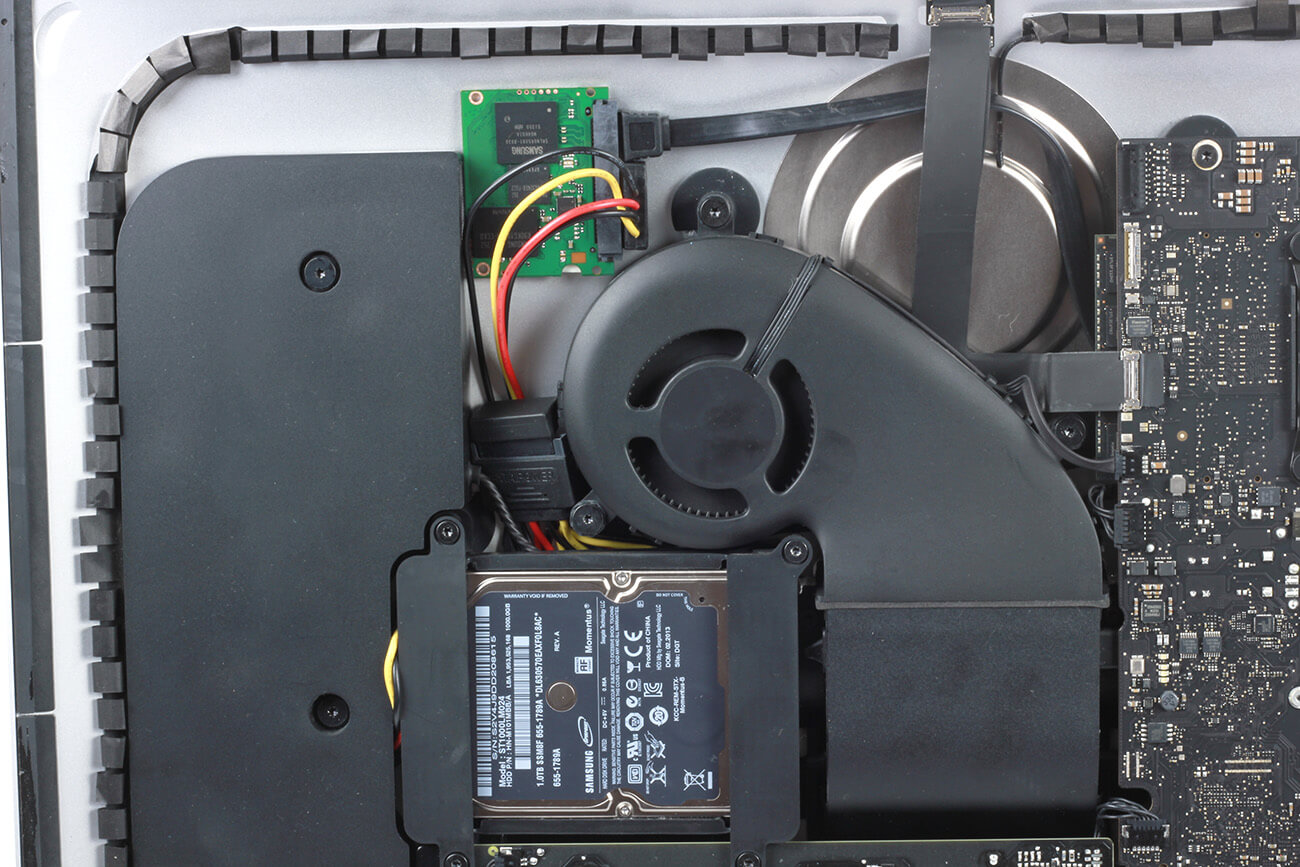

Возвращаем материнскую плату на место, крепим ее соответственно шагам в инструкции. Кабель питания прокладываем вокруг кулера. Будьте внимательны: необходимо расположить кабель таким образом, чтобы он не касался лопастей кулера, это грозит перегревом и выходом iMac из строя. Прокладываем кабель передачи данных сверху кулера и подключаем его к SSD. Ставим на место жесткий диск. Подключаем его.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-43

Шаг 44

Снимаем старый двусторонний скотч, поддевая вначале его спуджером, а затем медленно тянем вверх.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-44-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-44-2

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-44-3 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-44-4

Шаг 45

После удаления старого двустороннего скотча необходимо обезжирить поверхность, куда будем наносить новый скотч, как на корпусе моноблока, так и на корпусе дисплейного модуля. Мы советуем использовать растворитель 646. Необходимо наклеить новый двусторонний скотч на корпус и установить экран, не забыв подключить два шлейфа к разъемам на материнской плате.

imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-45-1 imac-21-5-inch-late-2012-dual-hard-drive-manual-fusiondrive-step-45-2

Заключение:

Таким образом, нам удалось модернизировать штатную конфигурацию iMac 21,5” с обычным HDD жестким диском на борту — дополнительным SSD-диском Samsung объемом 250Gb. Теперь моноблок готов к установке FusionDrive и последующей инсталляции Mac OS X. Прирост производительности составляет от 4 до 10 раз. К примеру, ОС стала загружаться за 12 секунд вместо 50 секунд в стандартной конфигурации.

Если вы сомневаетесь, что сами сможете произвести замену, рекомендуем обратиться к специалистам из YourOptibay.ru. Наш офисный iMac в буквальном смысле зажил новой жизнью и из вялого и уставшего компьютера превратился в бодренький моноблок, решающий все возлагаемые на него задачи легко и, что самое главное, быстро.
