[Ремонт] Разбираем iPad mini

37

iPad mini

Нам пишут специалисты из MacPlus

К нам в руки попал iPad Mini и мы, естественно, не cмогли удержаться и сразу полезли внутрь. Разбирается он, как и предполагалось, очень сложно, что, наверняка скажется на цене ремонта. Например, для того, чтобы поменять тачскрин, нужно отклеить стекло и открутить 19 винтов! Сейчас все увидите сами.

1

Что потребуется для разбора?
— сам iPad mini (без него было бы крайне проблематично);
— лопатка;
— крестовая отвертка (чем меньше, тем лучше);
— пинцет (необязательно);
— осторожность и аккуратность.

2

Начнем как всегда с тачскрина. Нагреваем iPad (мы используем термостанцию; t~75º), поддеваем тачскрин лопаткой, на этот раз с верхних углов книзу, и откидываем его в сторону кнопки Home. Здесь необходимо быть предельно внимательным. Шлейфы очень короткие.

3

Откручиваем 4 болта матрицы и откидываем ее в сторону тачскрина.

4

Откручиваем злополучные 16 очень маленьких болтов с защиты внутренностей. Такая конструкция, во-первых, для жесткости тачскрина, а во-вторых, для жесткости самого iPad. Также она предохраняет очень тонкую и хлипкую матрицу.

5

Откручиваем три винта с защиты шлейфов матрицы и тачскрина.

6

Отсоединяем шлейф матрицы. ВНИМАНИЕ! Будьте осторожны со шлейфами!

7

Отсоединяем шлейф тачскрина.

8

Извлекаем матрицу…

9

…и тачскрин.

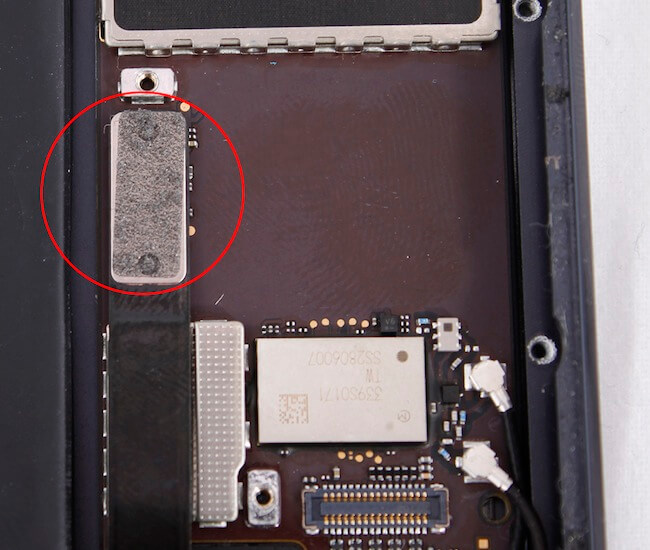

10

Отсоединяем батарею от материнской платы.

11

Отсоединяем батарею от корпуса. Можно попробовать сделать это толстой визиткой или лопаткой. Главное, будьте осторожны, не повредите ее! Предварительно необходимо нагреть айпад.

12

Откручиваем три болта левых антенны и динамика.

13

Откручиваем четыре болта правых антенны и динамиков и, заодно, отсоединяем антенны.

14

Откручиваем 4 болта Lightning-коннектора и извлекаем левый динамик. ВНИМАНИЕ! Динамики соединяются с материнской платой специальной металлизированной клейкой лентой. Ни в коем случае ее не повредите, иначе получите «мертвые» динамики. Достать подобную ленту крайне проблематично.

15

Откручиваем еще два болта коннектора.

16

Вытаскиваем разъем из своего гнезда. Теперь удобно вынуть правый динамик, что мы и делаем.

17

Откручиваем защиту шлейфа камеры.

18

Отсоединяем шлейф камеры и снимаем ее.

19

Отсоединяем шлейф передней камеры.

20

Отгибаем шлейф передней камеры и отключаем шлейф аудиоразъема.

21_0

Откручиваем винт аудиоразъема.

21_1

Подцепляем лопаткой пластмасску с видеокамерой и отсоединяем ее вместе с камерой.

22

Отклеиваем шлейф аудиоразъема от корпуса.

23

Отсоединяем шлейф кнопок громкости, power от материнской платы.

24

Извлекаем материнскую плату (iPad предварительно необходимо опять же прогреть).

25

Откручиваем четыре винта со шлейфа кнопок громкости и Power.

26

Отклеиваем шлейф от корпуса, извлекаем кнопки.

27

Разбор завершен! Необычные решения в плане конструкции и крайне мелкие детали делают эту модель iPad практически неремонтопригодной. Разумеется, с самой частой поломкой (повреждение тачскрина и/или матрицы) справиться вполне реально, но вот что касается, например, материнской платы – это целая история. В любом случае, специалисты Сервисного центра MacPlus всегда готовы прийти на помощь вам и вашему iPad Mini.
