Клеим петли MacBook Pro

7

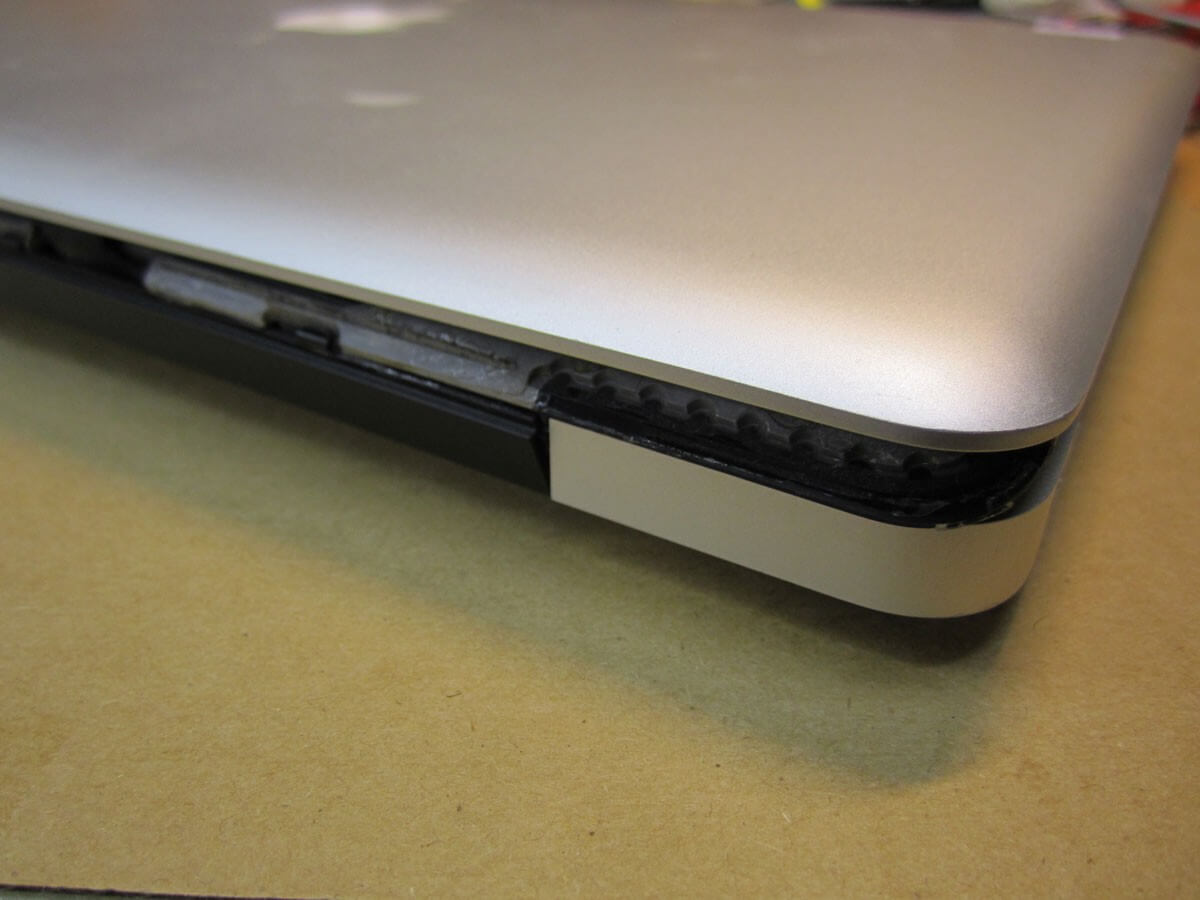

Для многих пользователей MacBook Pro Unibody сдвинутая со своего места крышка матрицы — знакомая проблема. Особенно часто эта проблема возникает на MacBook Pro моделях MB470 и MB471. Такая неисправность характерна после падения или удара ноутбука. В умелых руках эта проблема может быть решена самостоятельно.

IMG_9522

Нам понадобятся:

  • отвертка Torx T-6 и T-8
  • отвертка Крест 00 или 000
  • строительный фен с регулировкой температуры (в том случае, если стекло держится на месте, а не отвалилось как в рассматриваемом примере). Если нет строительного фена — подойдет фен бытовой.

Наша цель — снять верхнюю крышку дисплея, разобрать её и зафиксировать каркас матрицы на положенном месте. Начнем издалека: снимаем нижнюю часть корпуса и отключаем аккумулятор (чтобы не повредить материнскую плату).

Apple так же рекомендует подержаться за ёмкий металлический предмет или использовать специальный браслет с заземлением, чтобы избавиться от статического электричества.

С системной платы аккуратно отключаем все шлейфы, идущие от крышки экрана; откручиваем винты, крепящие петли к нижней части корпуса; отсоединяем крышку экрана от нижней части корпуса и снимаем пластиковый кожух.

Дальше, с помощью строительного фена, снимаем стекло. Весь процесс показан в нашем видеоролике Установка Hi-res матрицы

Открутив крышку снимаем пластик между петель. Он сдвигается вправо если матрица расположена дисплеем к нам и петли расположены внизу.
Откручиваем матрицу, отсоединяем шлейф матрицы и откладываем её в сторону.

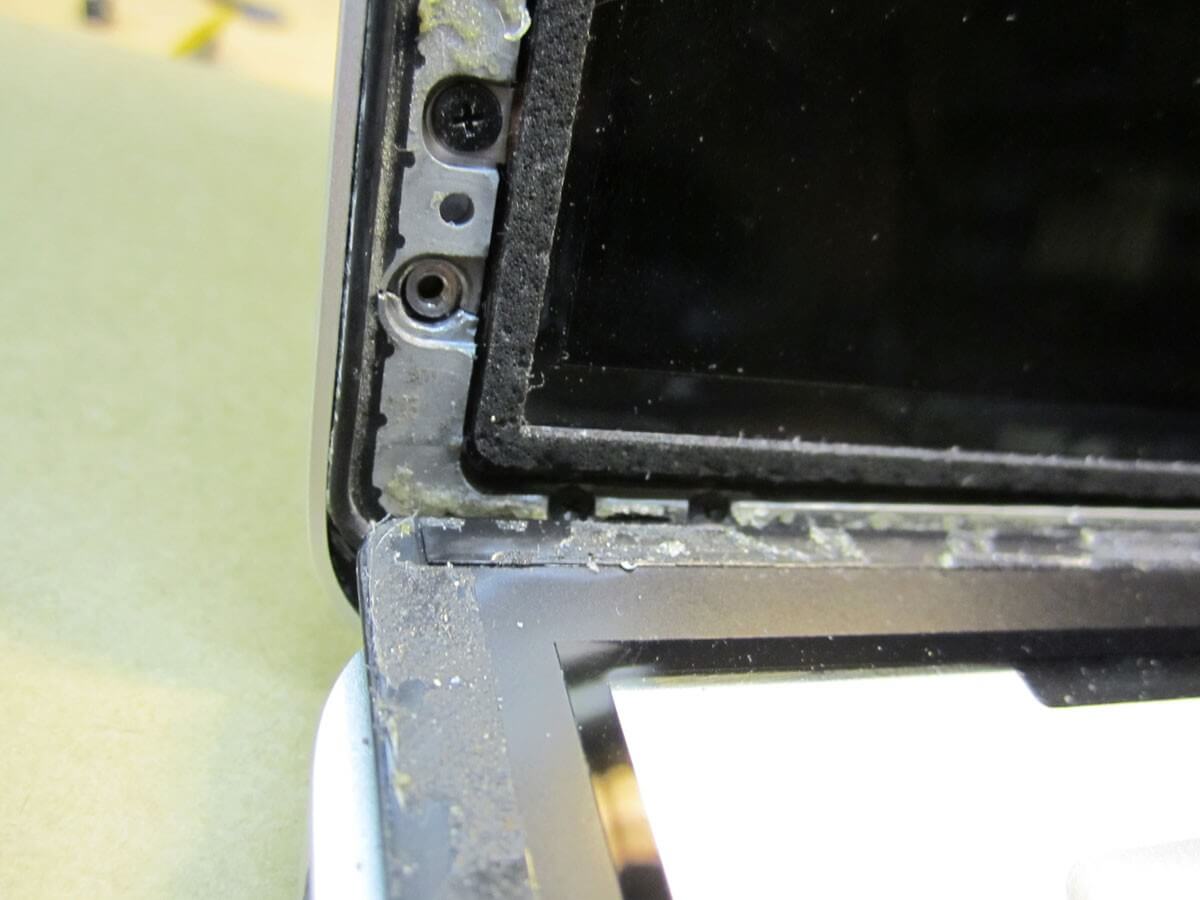

IMG_9523

И так, мы получили следующие части: каркас матрицы и крышку, на которой держатся петли.

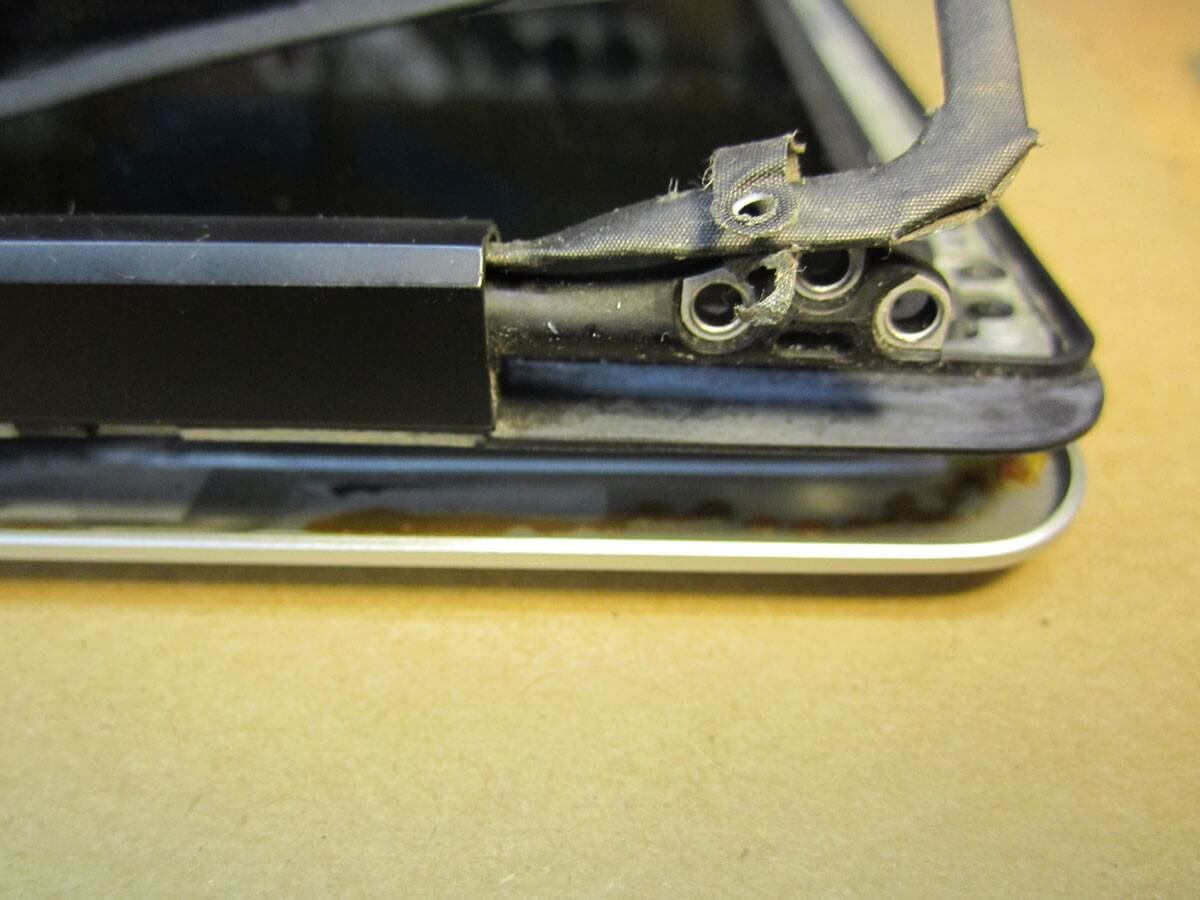

IMG_9527

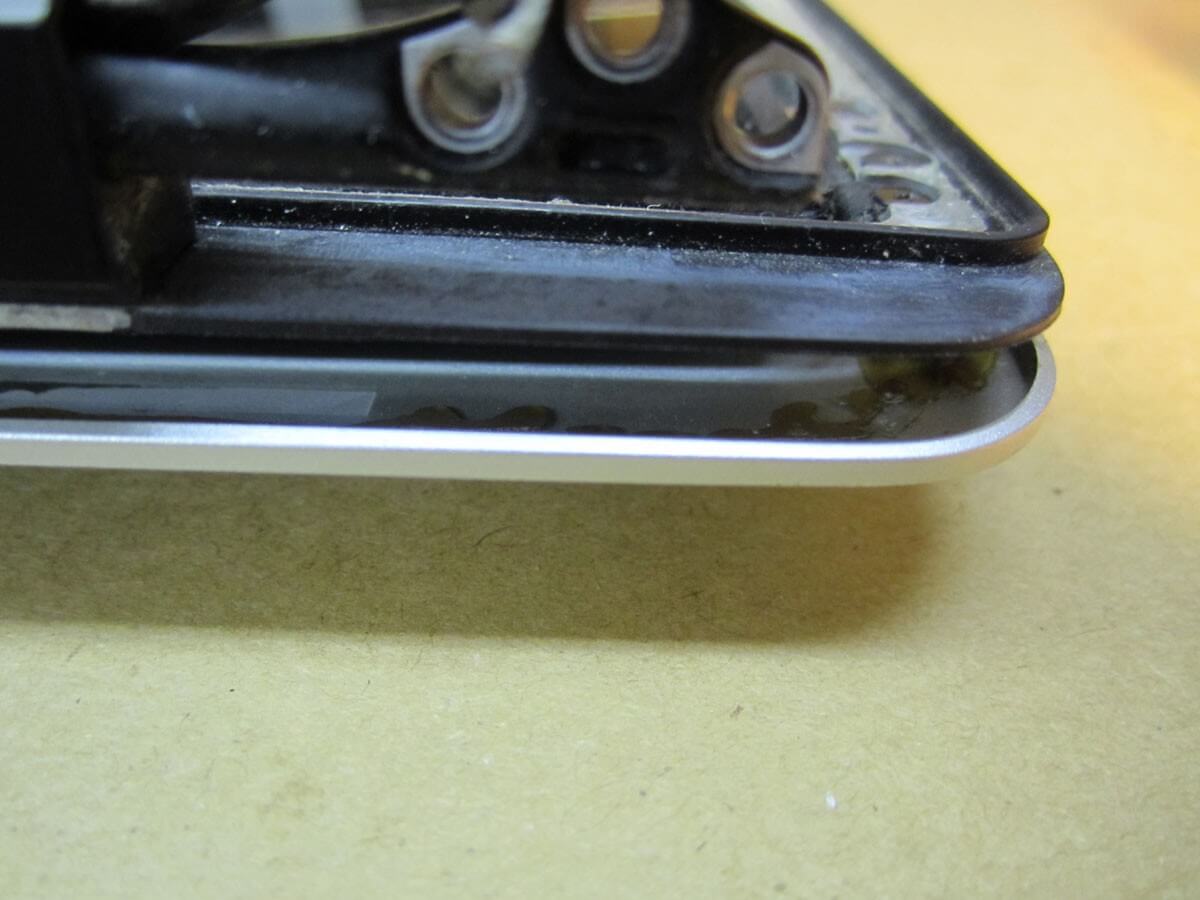

IMG_9528

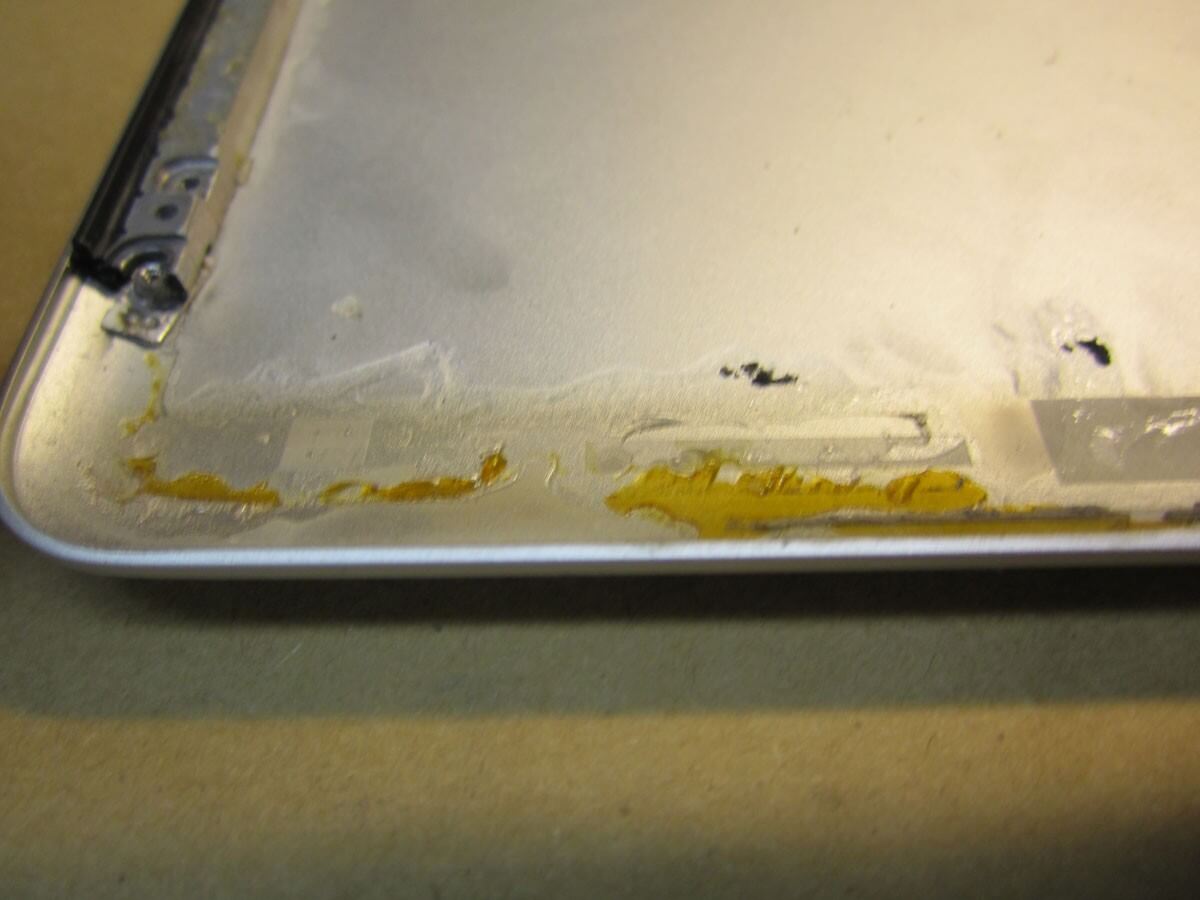

IMG_9529

Для прочной склейки каркаса и крышки мы используем клей компании 3М «цианоакрилат». Только этот клей мы можем рекомендовать для получения самого надежного результата.

IMG_9531

Наносим клей на заднюю крышку матрицы в местах склейки с каркасом, и хорошо прижимаем каркас равномерно по всему периметру. Проверьте, чтобы каркас матрицы был установлен на свое место и «сидел как влитой» на крышке экрана. Фиксируем лежа собранную конструкцию на несколько часов, чтобы клей полностью высох.

Наносим клей на заднюю крышку матрицы в местах склейки с каркасом, и хорошо прижимаем каркас равномерно по всему периметру. Проверьте, чтобы каркас матрицы был установлен на свое место и «сидел как влитой» на крышке экрана. Фиксируем лежа собранную конструкцию на несколько часов, чтобы клей полностью высох.

IMG_9534

Когда клей высохнет, собираем всё в обратной последовательности. Перед вклейкой стекла желательно проверить работоспособность матрицы.

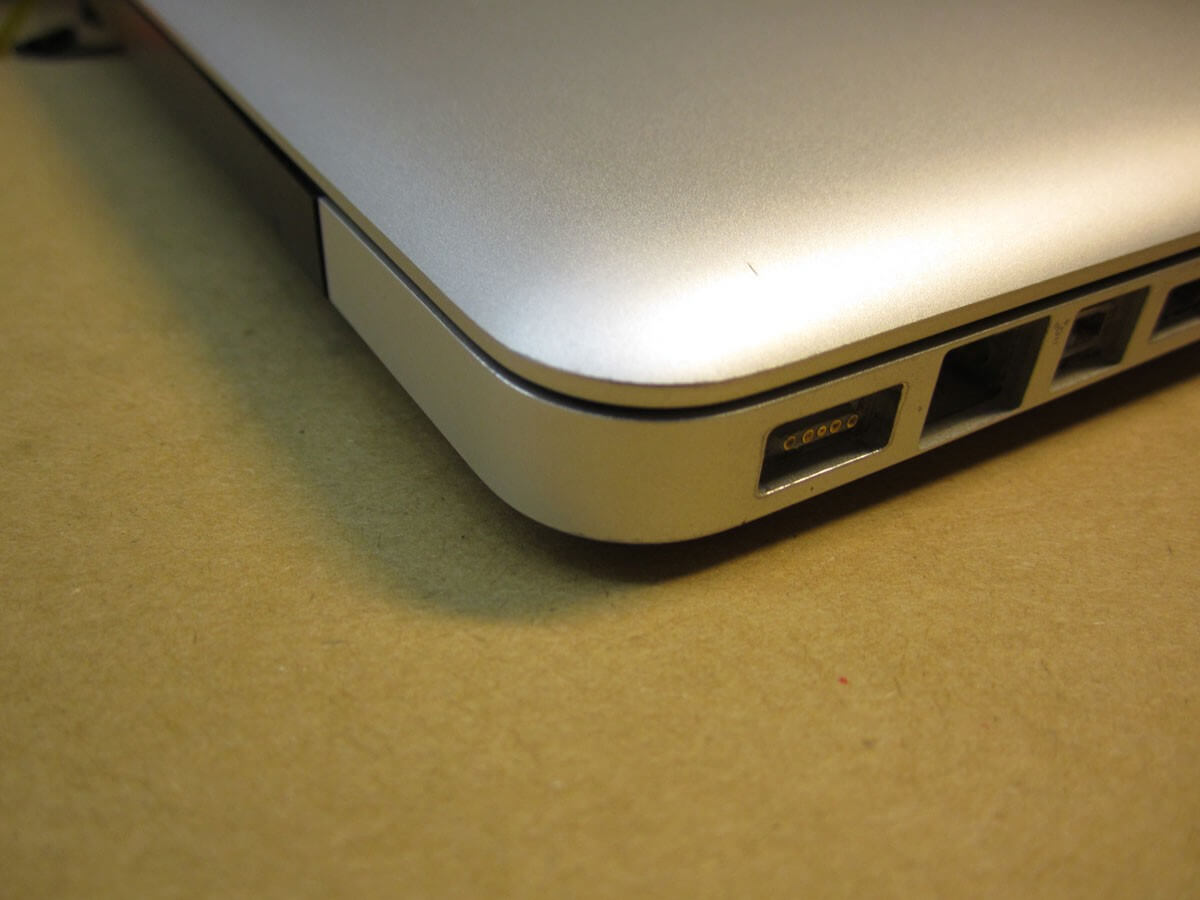

IMG_9537

IMG_9538

В результате — получаем собранный компьютер с правильными геометрическими формами, как на фотографии.

Если в Вашем смелом эксперименте у Вас были помощники — поблагодарите их за проделанную работу!

Статья подготовлена по результатам опыта компании MacFix, специально для appleinsider.ru
