Замена жесткого диска в 21″ или 27″ iMac выпуска 2009-2011 года
При замене жесткого диска в iMac-ах 2009-2011 годов выпуска многие столкнулись с проблемой: при загрузке iMac сразу включает вентилятор охлаждения для жесткого диска на полные обороты, что создает очень сильный шумовой эффект. Наши коллеги из Helpmymac.ru описали программное решение данной проблемы. Но, к сожалению, при переустановке системы или ее обновлении, данный способ может перестать работать. Поэтому мы решили более подробно разобраться с ситуацией и нашли элегантное аппаратное решение.
![Замена жесткого диска в 21″ или 27″ iMac выпуска 2009-2011 года. Иногда приходится менять HDD. Замена жесткого диска в 21″ или 27″ iMac выпуска 2009-2011 года. Иногда приходится менять HDD. Фото.](https://appleinsider.ru/wp-content/uploads/2013/03/HDD.png)

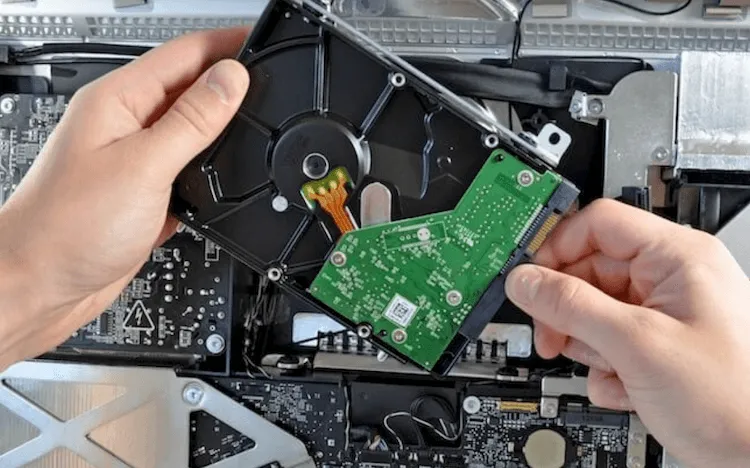

Иногда приходится менять HDD
![iStat iMac HDD iStat iMac HDD](https://appleinsider.ru/wp-content/uploads/2013/03/iStat-iMac-HDD.png)
В 2009 году инженеры Apple отказались от установки в iMac термодатчиков на поверхность жесткого диска, потому что решили использовать термодатчики самого жесткого диска. В iMac 2009-2010 года выпуска (21 и 27 дюймов) используется кабель, который подключается от системной платы к разъему термодатчика жесткого диска.
![cables1 cables1](https://appleinsider.ru/wp-content/uploads/2013/03/cables1.jpg)
Если менять диск на диск точно такой же модели — проблем с вентилятором не возникает. Но если разъемы подключения термодатчика на меняемом диске не совпадают с диском исходным, то начинаются проблемы. Некоторые сервисы просто отключают вентилятор, отвечающий за охлаждение жесткого диска, что впоследствии приводит к выходу из строя самого диска.
![temp imac temp imac](https://appleinsider.ru/wp-content/uploads/2013/03/temp-imac.jpg)
Если поступать по правилам «сервисных мануалов Apple», то для грамотной замены жесткого диска в iMac нужно либо ставить такой же диск, либо (!) ставить внешний термодатчик на корпус жесткого диска от предыдущих моделей iMac.
А в 2011 году Apple в iMac стали считывать температуру из SMART-а жесткого диска. Температура считывается кабелем питания жесткого диска.
![cableddimac2010 cableddimac2010](https://appleinsider.ru/wp-content/uploads/2013/03/cableddimac2010.jpg)
В «сервисном мануале Apple» для решения проблемы с вентилятором было найдено простое и верное решение: для iMac, в которых установлен только SSD-накопитель, на разъем питания жесткого диска ставится специальная перемычка.
![chandd chandd](https://appleinsider.ru/wp-content/uploads/2013/03/chandd.jpg)
То есть: замыкается первый и предпоследний контакт в разъеме. На жестком диске это первый и четвертый провод снизу (на фото).
![IMG_9757 IMG_9757](https://appleinsider.ru/wp-content/uploads/2013/03/IMG_9757.jpg)
![iMac Power CAble iMac Power CAble](https://appleinsider.ru/wp-content/uploads/2013/03/iMac-Power-CAble.png)
Благодаря правилу заглушки 1-го и 4-го контактов для iMac с SSD, припаиваем к этим выводам жесткого диска термодатчик 2n3904, соблюдая полярность.
![IMG_9762 IMG_9762](https://appleinsider.ru/wp-content/uploads/2013/03/IMG_9762.jpg)
![IMG_9768 IMG_9768](https://appleinsider.ru/wp-content/uploads/2013/03/IMG_9768.jpg)
Далее, чтобы термодатчик «не врал системе», крепим термодатчик к жесткому диску.
![IMG_9767 IMG_9767](https://appleinsider.ru/wp-content/uploads/2013/03/IMG_9767.jpg)
Теперь данные с термодатчика поступают по проводам питания жесткого диска непосредственно на системную плату. Этим самым проблема с запуском вентилятора «на полную катушку» решена.
![istat imac hdd 2 istat imac hdd 2](https://appleinsider.ru/wp-content/uploads/2013/03/istat-imac-hdd-2.png)
Статья подготовлена по результатам ремонта iMac в сервисном центре MacFix.ru
