[Ремонт] Чистка матрицы iMac

64

iMac

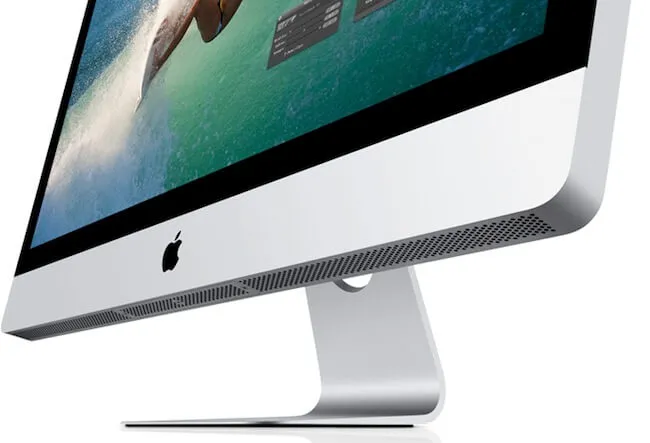

Многие владельцы iMac сталкиваются с неприятной проблемой: на матрице некоторых моноблоков возникают пятна и пыль, причем не под защитным стеклом, а на активных слоях дисплея. Работать на iMac с таким явлением ужасно неприятно и неудобно, особенно если вы фотограф или дизайнер. Но мы знаем как очистить матрицу от пыли, и эта статья как раз об этом.

При разборе и сборе старайтесь не трогать матрицу руками, если вы работаете без перчаток. На ней остаются следы, и вы только усугубите положение. Чистку лучше всего проводить в комнате с высокой влажностью для того, чтобы максимально обезопасить матрицу от попадания пыли.

Как всегда начнем с необходимого инструмента:

  • Отвертка Torx T6
  • Крестовая отвертка
  • Лопатка
  • Пинцет
  • Присоска
  • Чистящий валик, кисточка, тряпочка из микрофибры.
  • Аккуратность и прямые руки!

1

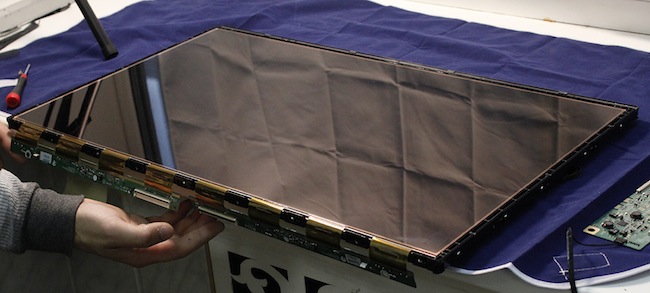

А вот и наша подопытная матрица

2

Переворачиваем ее и кладем нижней частью к себе – так удобнее работать.

3

Отклеиваем скотч с нижней части матрицы.

4

Откручиваем винты по периметру матрицы.

5

Поддеваем лопаткой угловую защиту и снимаем ее.

6

7

Проделываем то же самое с другой стороны. Отсоединяем скотч с защиты платы матрицы.

8

Откручиваем винты защиты.

9

Снимаем защиту.

10

Аккуратно поддеваем лопаткой большую плату и отсоединяем ее от маленькой

11

Отклеиваем с помощью лопатки маленькие платы от поверхности.

12

Поддеваем лопатой железную рамку по периметру.

13

Снимаем ее.

14

Кладем матрицу на край стола экраном вверх таким образом, чтобы маленькие платы свисали – так удобнее всего разбирать на данном этапе.

15

16

Присоской поднимаем верхнюю часть. Здесь необходимо быть предельно аккуратным.

17

Для удобства кладем две части рядом. Приступаем непосредственно к чистке.

18

Мы рекомендуем воспользоваться вот таким валиком для удаления пыли, он притягивает к себе всю пыль и ворсинки.

19

В комплекте с ним идет набор липкой бумаги, которая убирает пыль с самого валика. Перед чисткой матрицы необходимо очистить валик.

20

Теперь пройдемся по внутренним поверхностям стекла матрицы.

21

И по отражателю подсветки.

22

Собирайте пыль, пока не будете удовлетворены результатом. Все, чистка от пыли закончена. Собираем как обычно в обратном порядке, но при этом следим за тем, чтобы на матрице не осталось пыли и следов. Можете поздравить себя, ваш iMac как новенький, а если что-то не получилось, приносите ваш компьютер в сервисный центр MacPlus. Мы быстро и качественно совершим чистку матрицы iMac.
