iPad mini глазами iFixit

В продажу поступил новый продукт Apple, а это значит, что он немедленно попадает под скальпель, вернее, отвертку специалистов iFixit. Сразу скажем: орешек этот расколоть оказалось не так-то просто. А впрочем, обо всем по порядку.

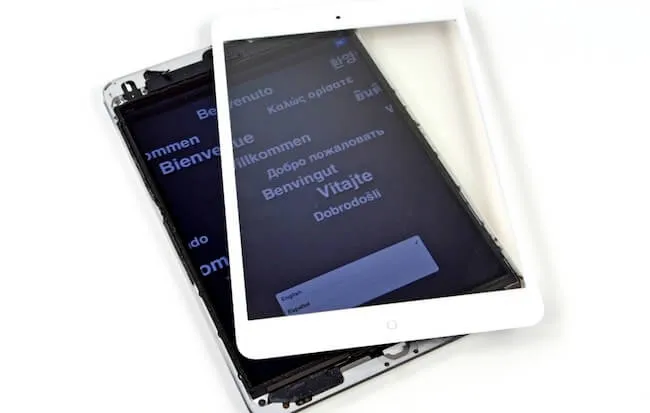

Вооружившись отверткой, лопаткой и парочкой других инструментов, специалисты произвели «вскрытие» корпуса нового компактного планшета. Первым делом они установили, что iPad mini обладает не одной, а двумя решетками динамиков. Однако не стоит путать их с аналогичным элементом дизайна iPhone 5: у планшета, в отличие от смартфона, установлены стереофонические громкоговорители.

iPad mini глазами iFixit

Добравшись до дисплея, наши коллеги обнаружили, что и на этот раз компания Apple решила прибегнуть к помощи своего заклятого партнера Samsung. Экран с разрешением 1024×768 является следующей моделью: Samsung W1235 S6TNMR1X01 Display Driver. Хотя на задней стороне ЖК-экрана никаких упоминаний компании Samsung нет, цифровые обозначения помогли определить брендовую принадлежность компонента.

iPad mini глазами iFixit


К счастью, батарея у iPad Mini не припаяна к корпусу, как у нового iPod touch, а подсоединена к коннектору и прикреплена с использованием клеящего материала. С помощью лопатки и нагревания можно при небольших усилиях ее демонтировать.

iPad mini глазами iFixit

На оборотной стороне аккумулятора была обнаружена надпись о том, что емкость батареи составляет 4400 мАч. Что касается других спецификаций, то здесь возник небольшой конфуз. В английском описании говорится о 3,72 В и 16,5 Втч. Тем не менее, если взглянуть на описание на японском языке (чуть пониже), то можно увидеть совершенно другие цифры. Кому стоит верить в такой ситуации — решительно непонятно.

iPad mini глазами iFixit

Антенны, расположенные над каждым из динамиков, отвечают за работу Wi-Fi и Bluetooth. Какая из них к какому стандарту связи относится, точно установить не удалось.

iPad mini глазами iFixit

А вот, собственно, что скрывается под двойной решеткой — два динамика, обеспечивающие стереофоническое звучание. Стало быть, не зря Amazon убрала со своей страницы обличительную надпись: все-таки клевета это преступление и большой грех.

iPad mini глазами iFixit

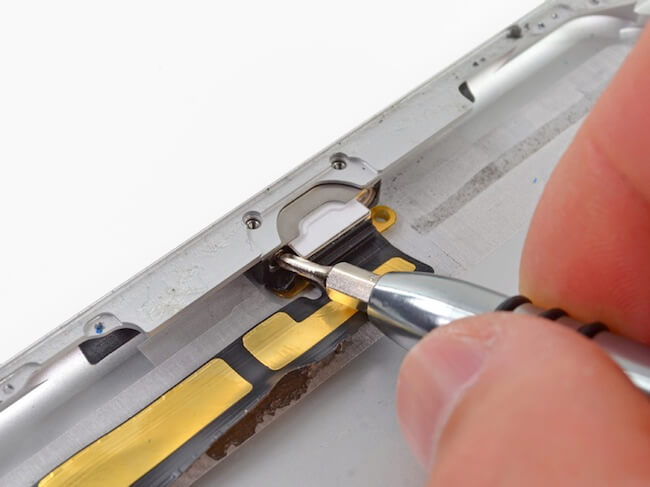

А вот и тот самый компактный разъем Lightning. Сам он легко снимается посредством удаления крошечных винтиков, а вот подсоединенный к нему шлейф, как выяснилось, припаян к логической плате устройства.

iPad mini глазами iFixit

Нагрев заднюю часть корпуса, чтобы растопить клейкий состав, специалисты сняли алюминиевую крышку и получили доступ к логической плате. Первым делом в глаза бросается до боли знакомый чип А5, который мы уже видели в нескольких других девайсах на iOS. Процессор имеет частоту 1 ГГц и 512 МБ оперативной памяти.

iPad mini глазами iFixit

По итогам разборки iPad mini специалисты iFixit пришли к довольно неутешительным итогам. Слишком большое количество компонентов крепится с помощью клеящего материала, а шлейф коннектора Lightning припаян к логической плате. Кроме того, наличие спрятанных винтов означает, что при их скручивании потребуется максимальная скрупулезность и осторожность. В результате по 10-балльной шкале ремонтопригодности планшет получает всего 2 балла.

iPad mini глазами iFixit

По материалам iFixit.com
