Как самостоятельно заменить стекло на MacBook Pro

28

Трещины, сколы, царапины на экране ноутбука? Возможна ли замена стекла матрицы ноутбука MacBook Pro (не Retina)? Многие полагают, что испорченный экран ноутбука (упомянутые трещины, царапины, сколы) неизбежно приведет к замене всего дисплейного модуля. На самом деле, можно заменить только защитное стекло, за которым скрыта матрица ноутбука MacBook Pro годов выпуска до 2012 (т.е. еще с обычной матрицей, не Retina). Как всегда сервисные инженеры из центра "МакФикс" готовы прийти на помощь и поделиться своим опытом.

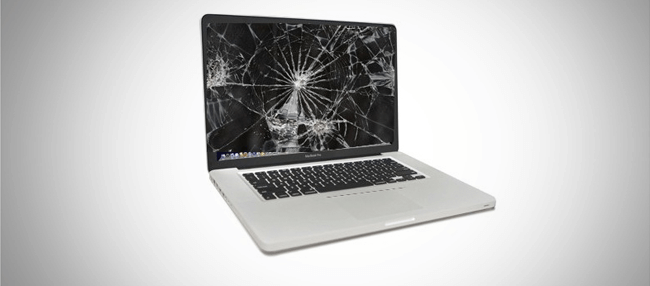

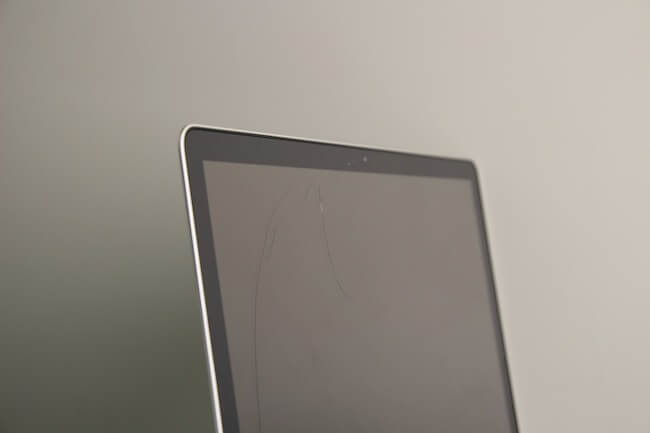

Трещина во весь экран!

1

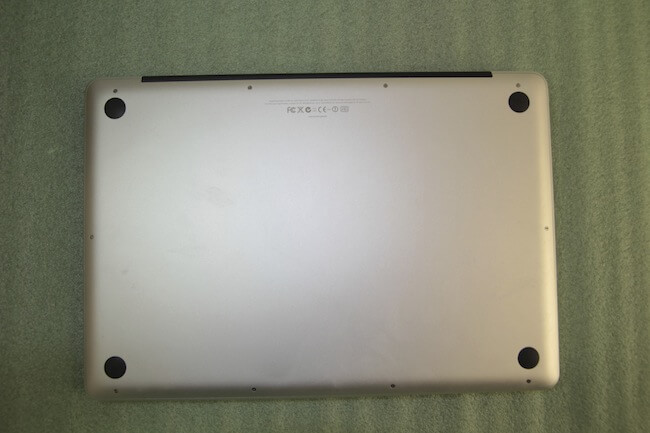

Приступаем к разбору со снятия нижней крышки корпуса ноутбука.
2

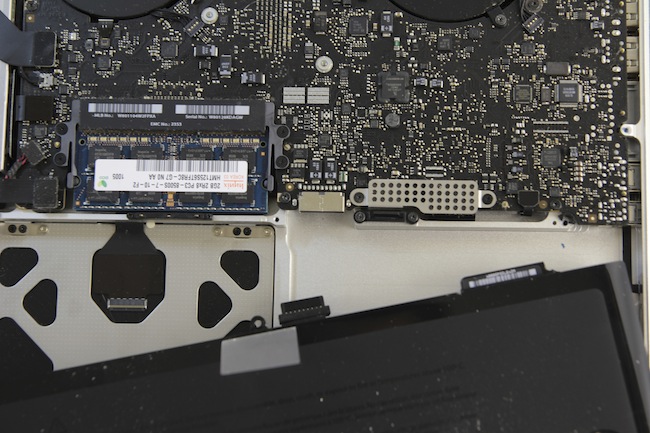

В открытом состоянии очень важно сразу отключить аккумулятор. Отключаем.
3
Отвинчиваем черную пластиковую планку крепления модуля Wi-Fi, расположенную вдоль dvd-привода и отсоединяем здесь же антенны и шлейфы.
4
5

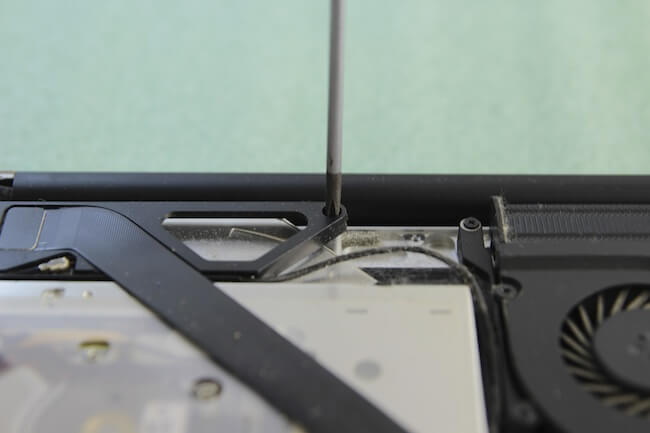

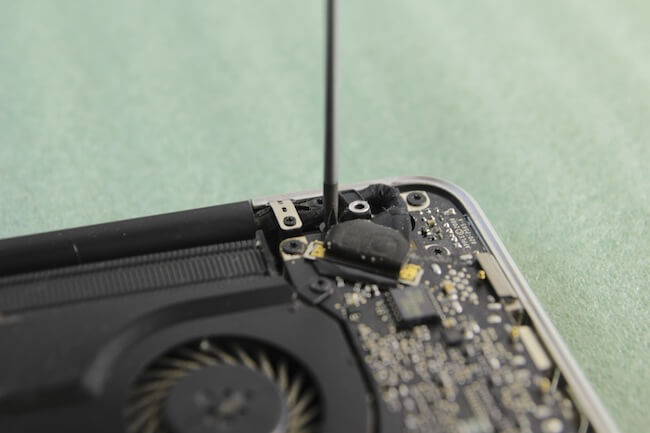

Отвинчиваем держатель шлейфа матрицы.
6
Отсоединяем шлейфы Wi-Fi и камеры.
7

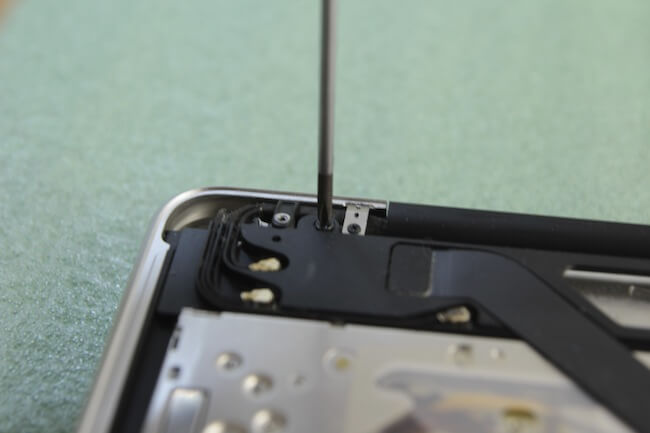

Отвинчиваем держатель антенн Wi-Fi.
8

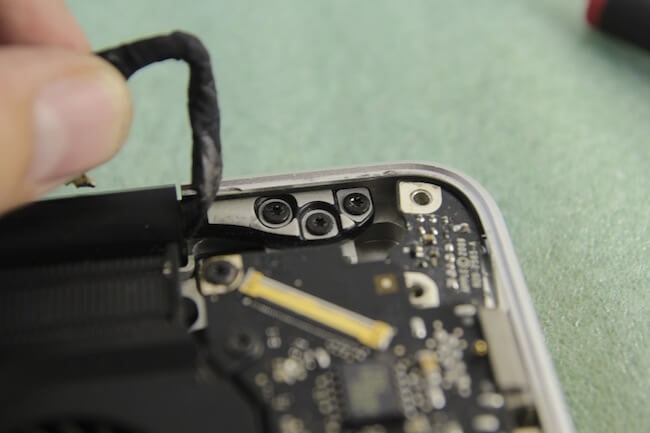

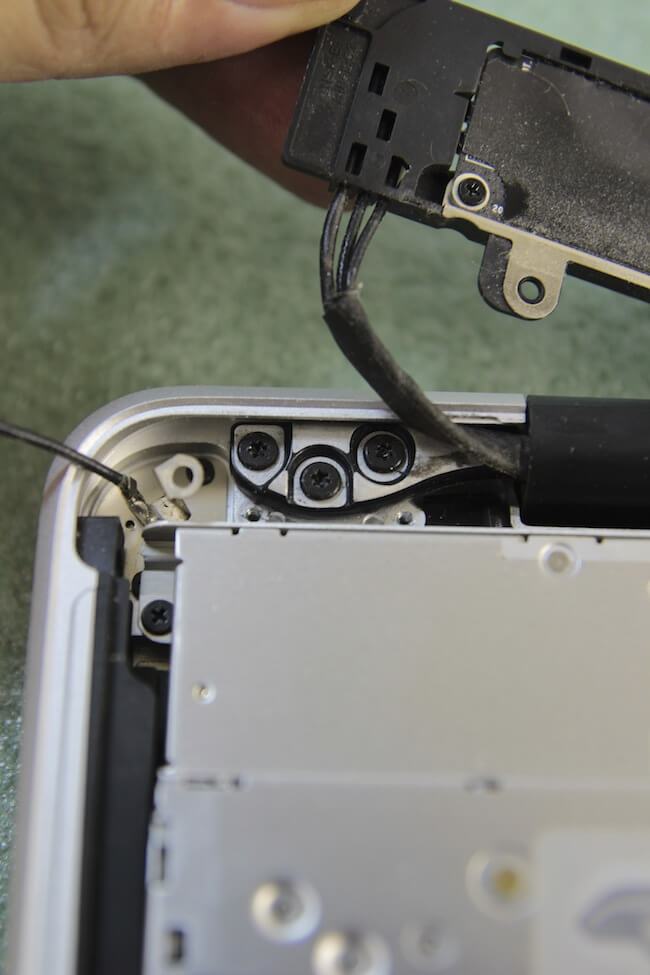

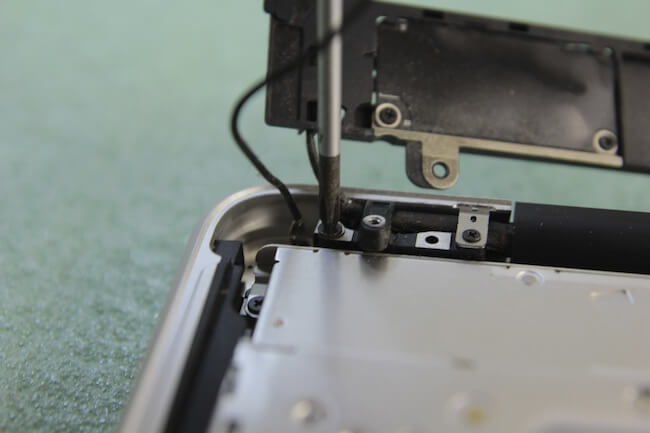

Отвинчиваем 6 винтов, крепящие петли матрицы к нижней части корпуса ноутбука (по три винта на каждой петле), и отсоединяем целиком дисплейный модуль от нижней части MacBook Pro.
9
10

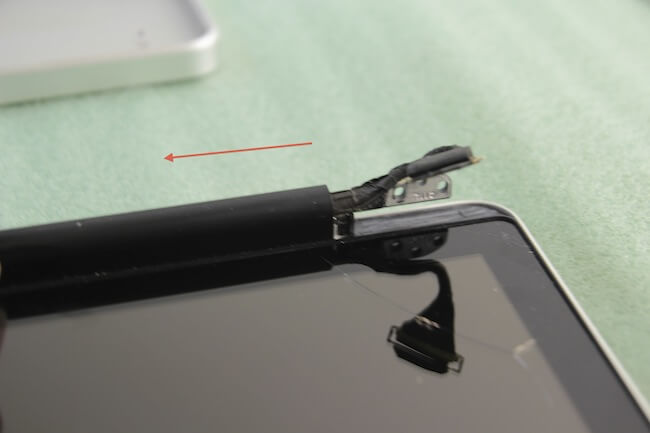

Сдвигаем пластиковую крышку антенн Wi-Fi вдоль экрана …
11

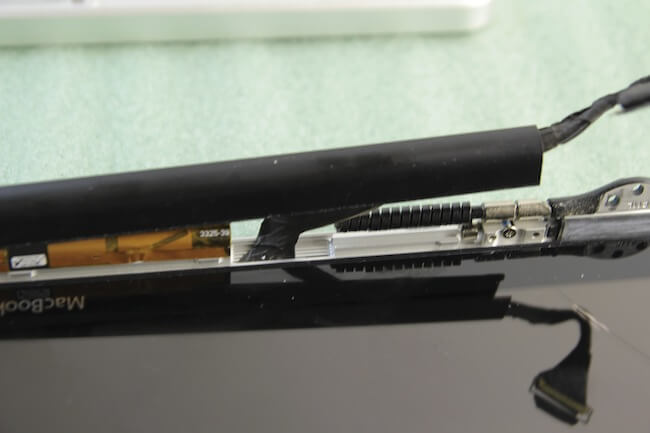

… и снимаем ее вверх.
12

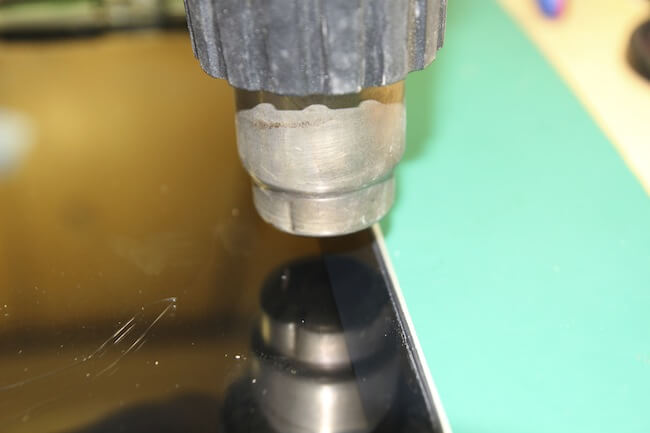

Нагреваем по периметру защитное стекло строительным феном с регулятором температуры, установленном на значении 200-250 градусов Цельсия. При таких условиях стекло нужно прогреть до температуры 60-80 градусов Цельсия. Нагревая по периметру стекло, мы размягчаем двухстороннюю ленту, на которой стекло приклеено к крышке дисплейного модуля.
13

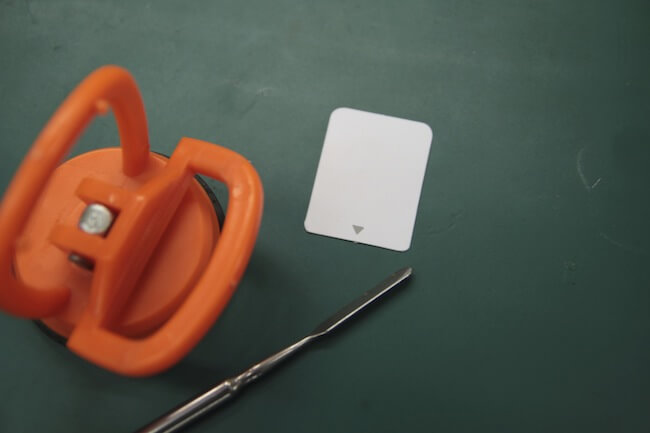

Далее, чтобы снять разбитое стекло — нам понадобятся следующие инструменты:

  • присоска
  • тонкая пластиковая карточка
  • зуботехническая лопатка

14

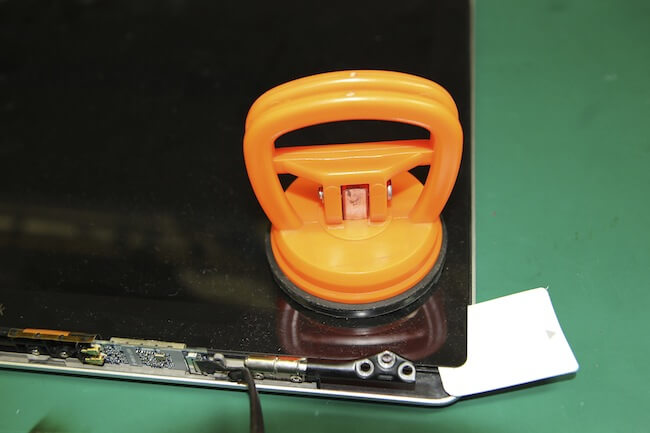

Прорезая пластиковой карточкой по периметру клеящий слой (который нагревали), снимаем защитное стекло с присоской. Оставшиеся части стекла и клея также удаляем зуботехнической лопаткой.

15

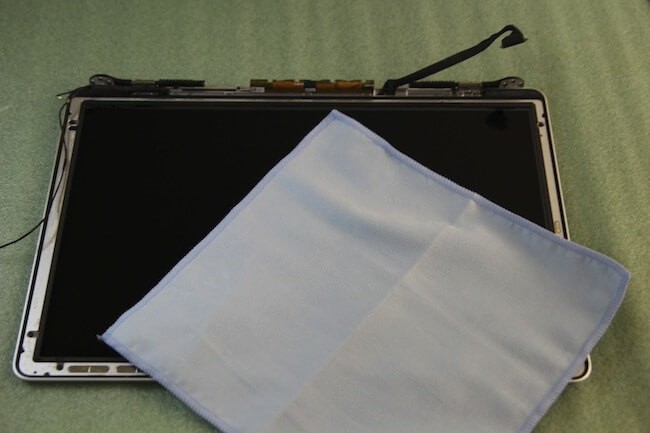

Тряпочкой из микрофибры очищаем поверхность матрицы от отпечатков и пыли.
Будьте осторожны! Не нужно сильно давить на поверхность матрицы!

16

Очищаем крышку экрана ноутбука по периметру от старого клея и обязательно обезжириваем.

Новое оригинальное стекло поставляется уже с наклеенной по периметру двухсторонней липкой лентой. Если стекло окажется без ленты — наклеиваем двустороннюю ленту 3М.

Перед установкой защитного стекла продуваем поверхности от пыли сжатым воздухом.

Собираем MacBook Pro в обратной последовательности, соединив крышку дисплейного модуля и нижнюю часть корпуса. Подключаем все необходимые кабели и шлейфы, подключаем аккумулятор, устанавливаем нижнюю крышку и радуемся результату!

17

Ребята из «МакФикс» очень благодарны вам за идеи для написания статей. Сервисным инженерам порой не хватает времени на протоколирование интересных ремонтных ситуаций. Статья подготовлена по результатам ремонтных работ по замене стекла дисплейного модуля ноутбука MacBook Pro.
