HDMI-адаптер Apple оказался мини-компьютером с 256 МБ оперативки

12

Вы когда-нибудь задавались вопросом, почему адаптеры и переходники собственного производства Apple такие дорогие? Большинство из тех, кого мне удалось опросить, отвечали, что хорошая вещь не может стоить дешево, или ссылались на встроенные контроллеры, которые уберегают головное устройство от перегрева, перенасыщения током и других напастей, в общем-то нехарактерных для аксессуаров такого типа. Поэтому разработчик с ником nyan_satan решил разобрать видеоадаптер Apple и выяснить, из чего он состоит.

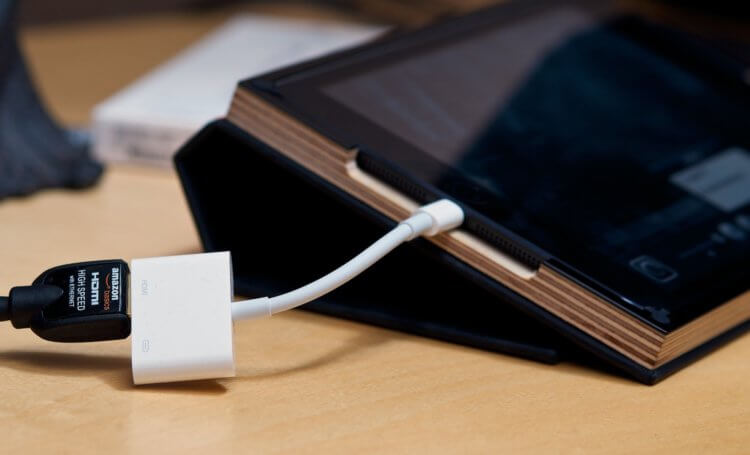

В роли испытуемого был выбран видеоадаптер Lightning Digital AV Adapter b137, который на поверку оказался самым настоящим мини-компьютером.

HDMI-адаптер Apple

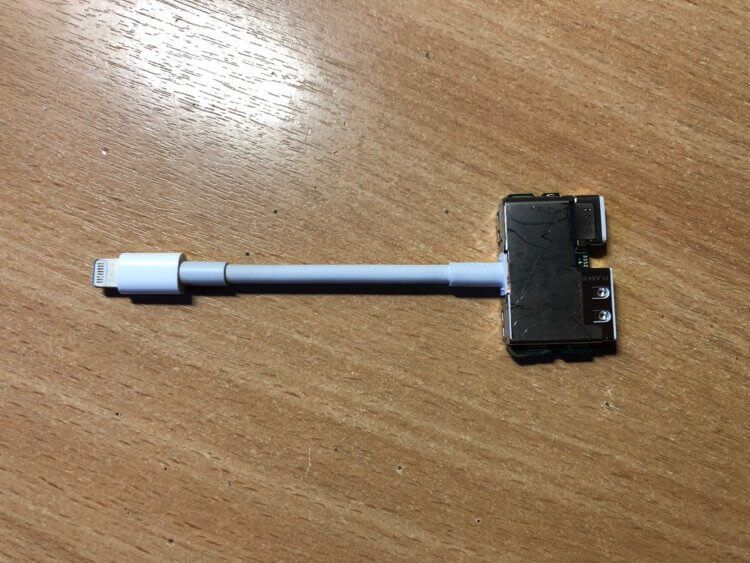

Вот так он выглядит без пластикового кожуха, который обеспечивает аксессуару презентабельный вид.

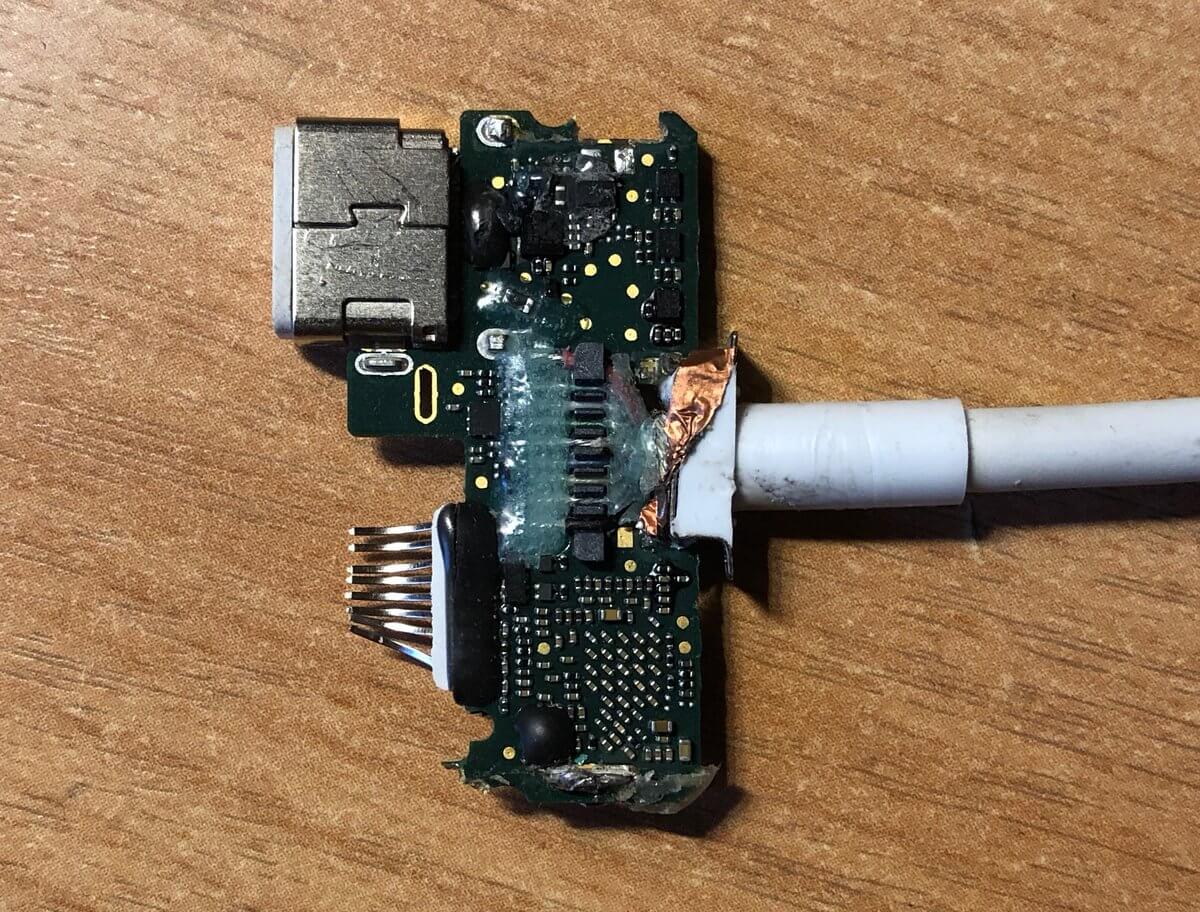

Пробираемся внутрь металлического корпуса. Пока вроде бы ничего необычного. Интересное ждет нас дальше.

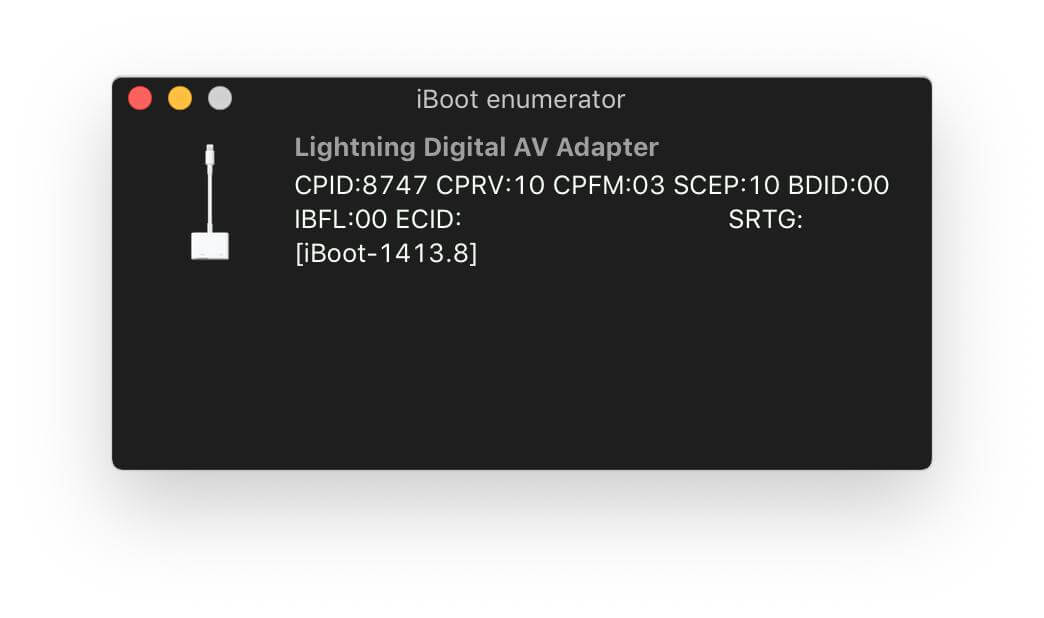

Расположенные внутри микросхемы оказались полноценной системой-на-чипе S5L8747, которые компания использует в подобных переходниках. А еще у аксессуара обнаружилось собственных 256 МБ оперативной памяти, благодаря которым работает прошивка.

Прошивка для адаптера

На самом деле адаптер не несет в себе собственной прошивки постоянно, а работает на базе SecureROM, которая запускается только в момент сопряжения к iPhone или iPad.

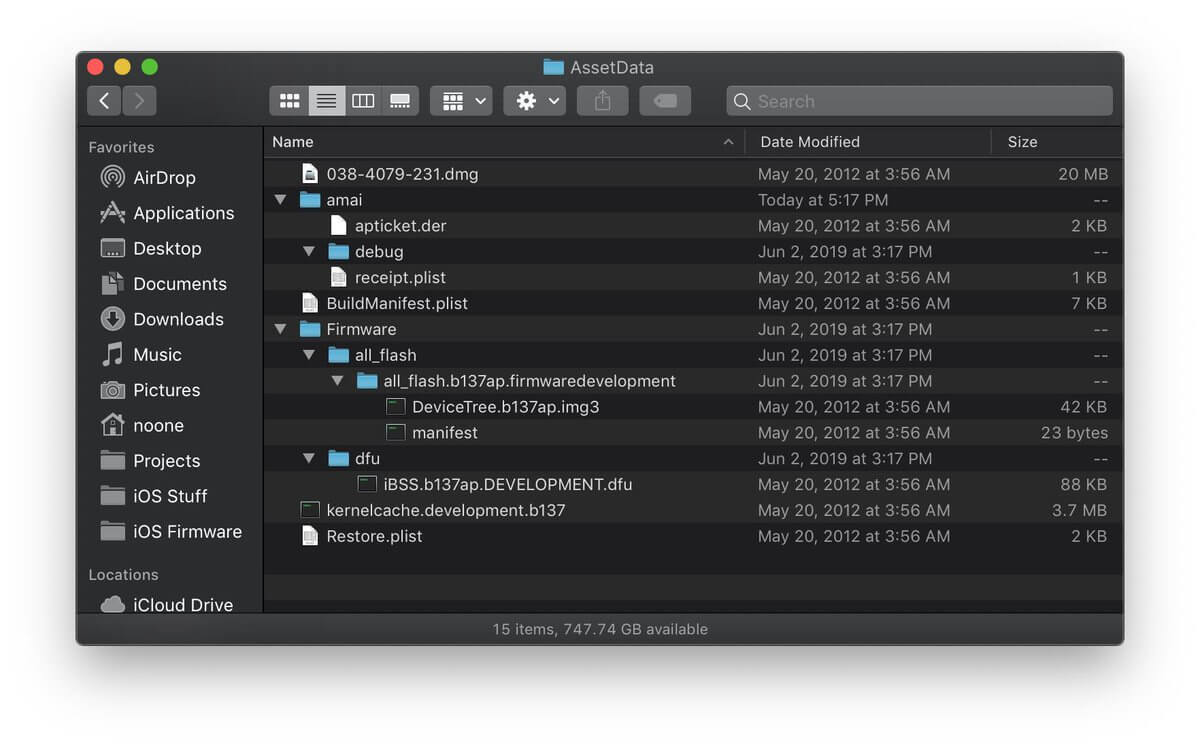

Она довольно небольшая и занимает всего 25 МБ, но само ее существование дает основания полагать, что адаптер может обновляться, как и полноценные устройства Apple.

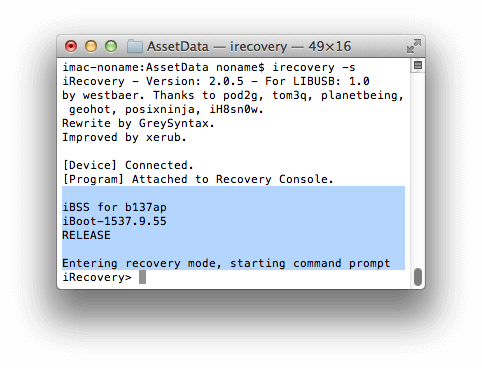

Кроме того, прошивка изначально подписана и не требует никакой персонализации. У нее даже есть собственный режим Recovery, который используется для загрузки кеша ядра по USB.

Как подключить HDMI-адаптер к компьютеру

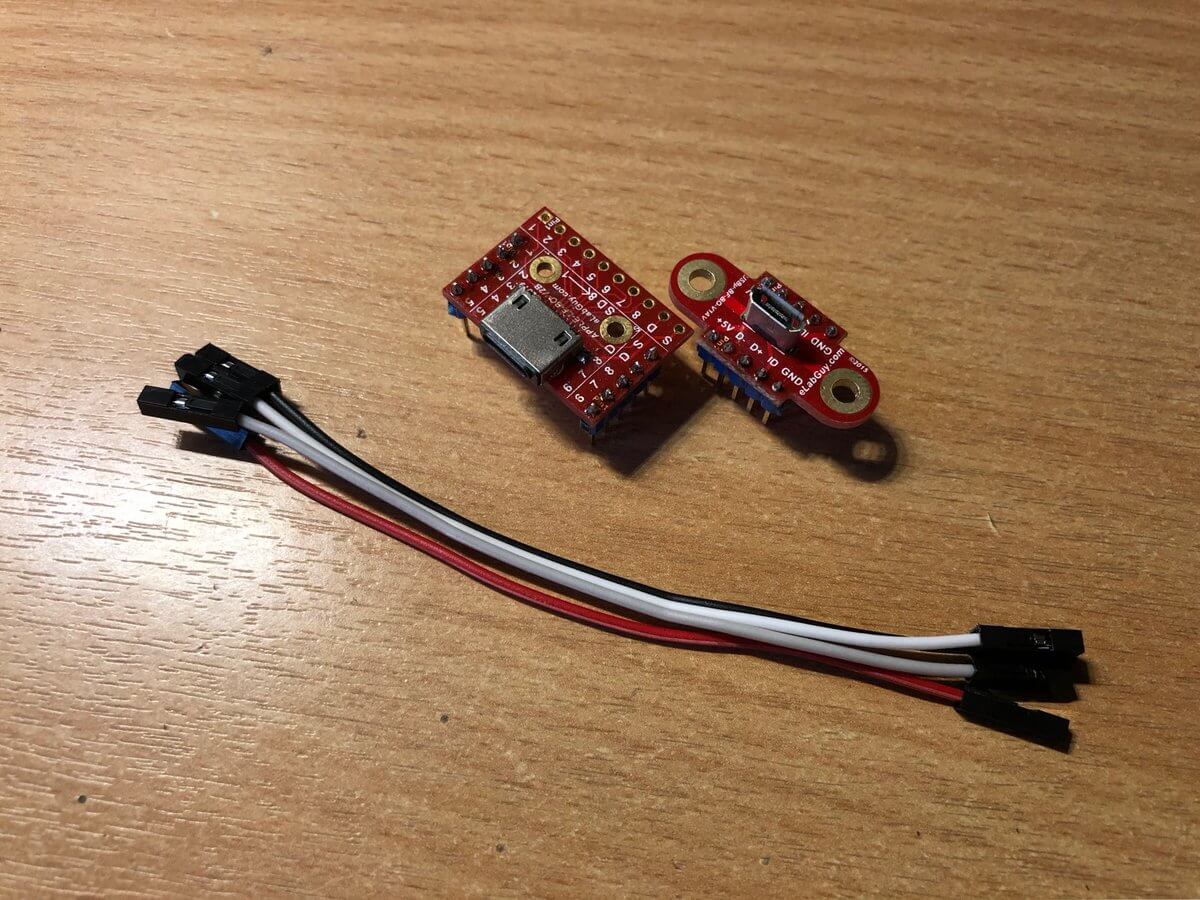

Вообще, адаптер, несмотря на отсутствие USB-коннектора, легко подключается к компьютеру. Достаточно задействовать плату расширения (breakout board) с контактами Lightning, micro-USB и несколько проводов для соединения.

Если будете пытаться выполнить подключение, вот вам схема:

  • GND – GND
  • L0p – D+
  • L0n – D-
  • IDl (ACC_PWR1) – VCC

Читайте также: Что еще скрывает в себе прошивка HomePod?

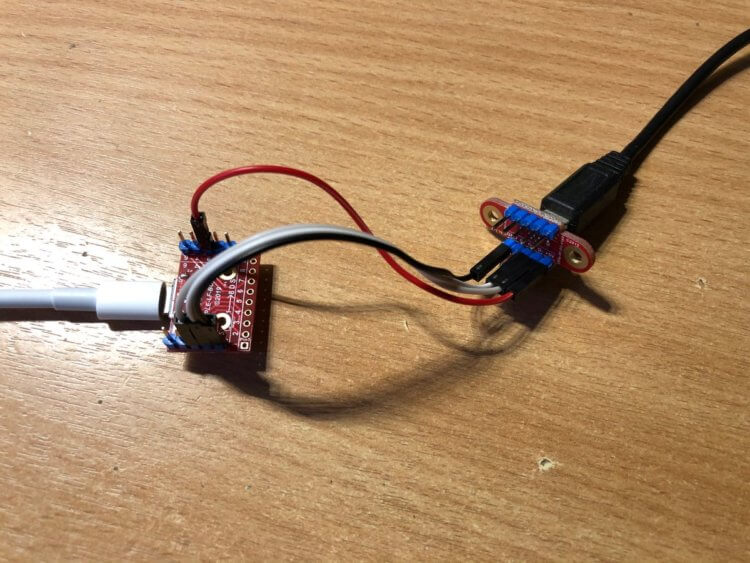

В итоге должно получиться вот это.
