[Ремонт] Достаем флешку из дисковода iMac

46

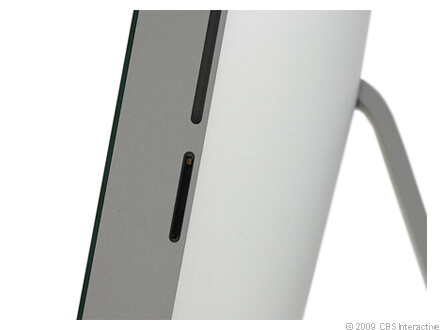

DVD-привод и кард-ридер в iMac

В iMac последних поколений разъем для подключения SD-карт расположен в непосредственной близости от DVD-привода. Такая конструкция периодически приводит к тому, что SD-флешки периодически оказываются в дисководе, и достать их оттуда зачастую не так-то просто. Собственными силами у нас это сделать не получилось, поэтому мы обратились за советом к мастерам своего дела — ребятам из MacPlus, которые охотно уронили обычную SD-карту в щель дисковода iMac и показали, как ее оттуда достать.

Обычно эта проблема решается пинцетом или кредитной картой, но бывают случаи, когда без «вскрытия» не обойтись. Сегодня рассказываем и показываем именно такую ситуацию.

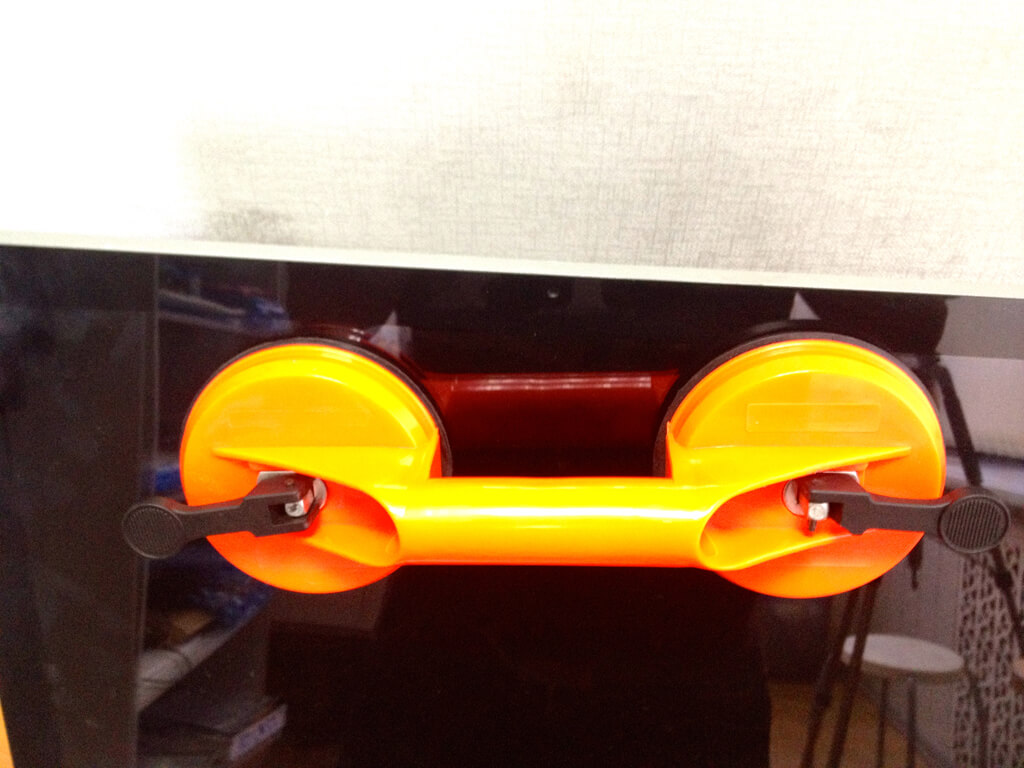

• С помощью вакуумной присоски снимаем защитное стекло. Обратите внимание на то, что крепления стекла находятся снизу, соответственно, начинать его снимать нужно сверху.

1

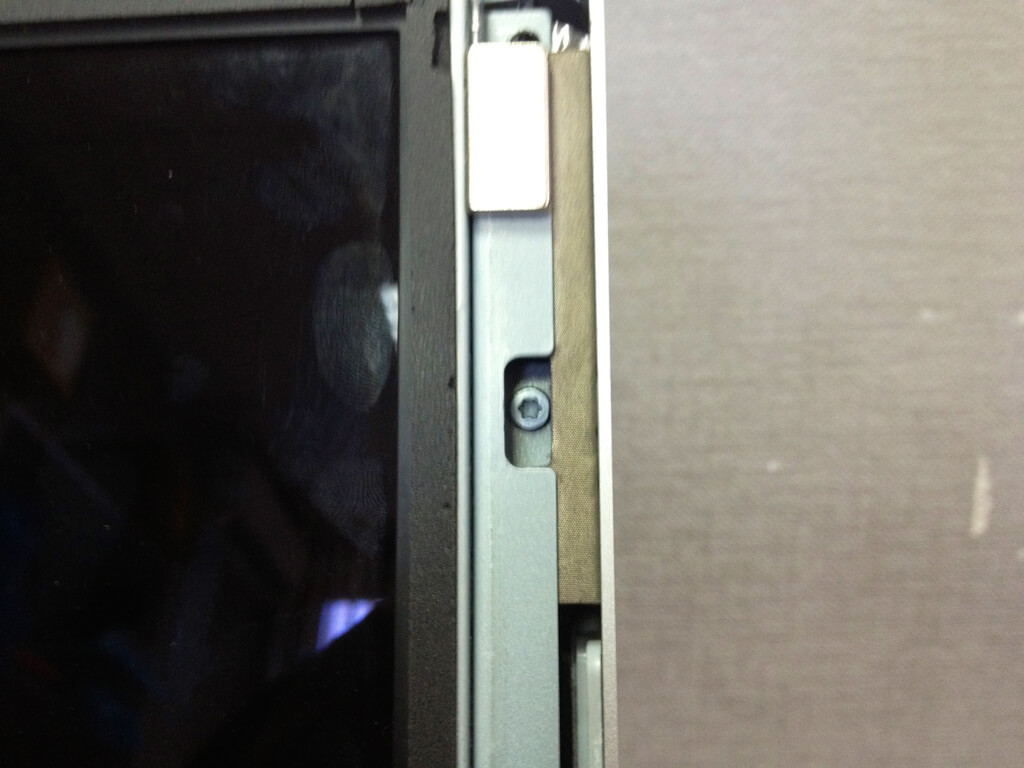

• Откручиваем все винты крепления матрицы.

2

• Отсоединяем все шлейфы, мешающие снятию матрицы и аккуратно ее извлекаем.

3

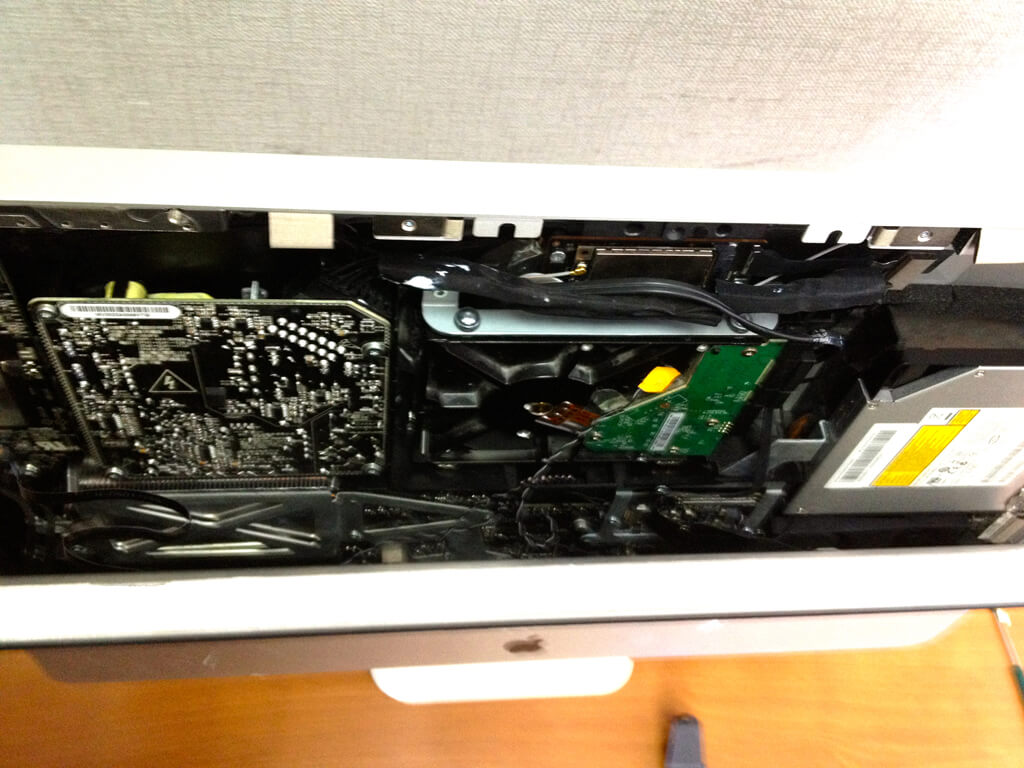

• Откручиваем винты крепления DVD-привода.

4

• Аккуратно извлекаем его, параллельно отсоединяя шлейф привода.

5

• Откручиваем винты, которые удерживают DVD-привод в «корзине» и извлекаем привод.

6

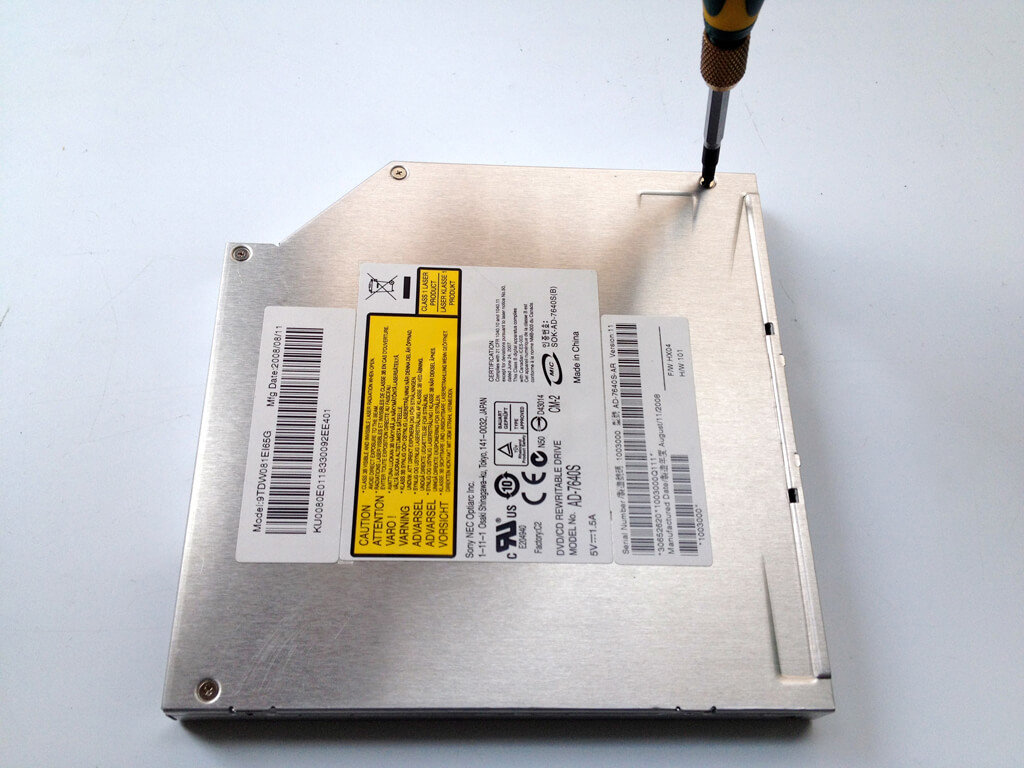

• Откручиваем все винты на верхней части (ориентируемся по наклейке) привода.

7

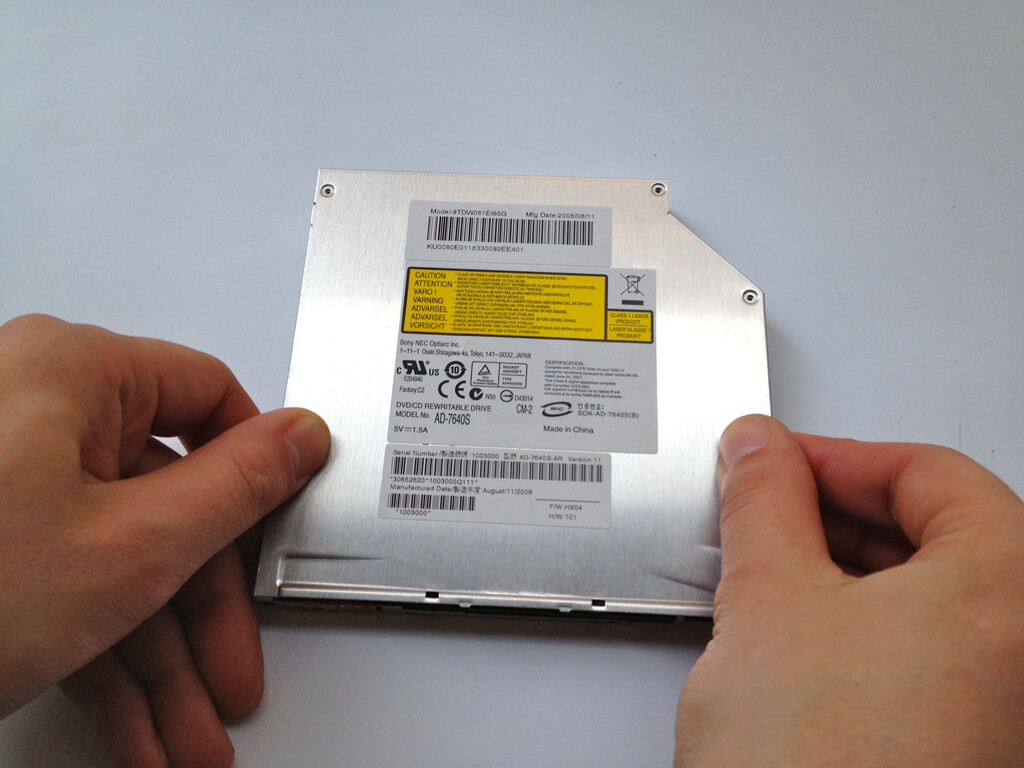

• Скользящим движением по направлению к стороне с углом снимаем верхнюю крышку привода.

8

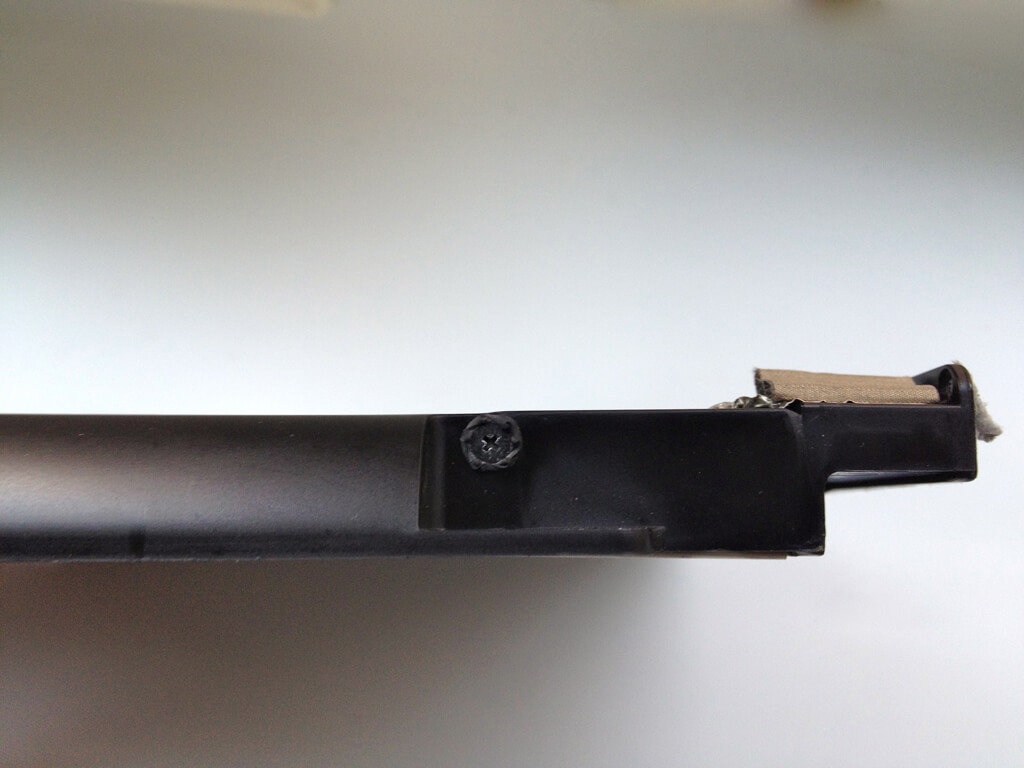

• Извлекаем виновника ЧП и собираем iMac.

9

Очевидно, что процесс извлечения флешки совсем непрост, поэтому будьте аккуратнее, а если все же вы, как и я, умудрились вставить флеш-накопитель не туда, то смело обращайтесь в MacPlus, там вам обязательно помогут.
