Полный разбор Macbook Pro Retina

23

main

Как всегда периодически наши друзья из сервиса MacPlus рассказывают нам и нашим читателям о разных курьезных и не очень случаях по ремонту «яблочной» техники. На этот раз мы с вами узнаем о том, как можно полностью разобрать новенький Mac Book Pro Retina.

На днях к нам в руки попал Macbook Pro Retina и мы, разумеется, не смогли удержаться от вскрытия «свежего» девайса. Встречайте инструкцию по разбору!

Что потребуется для «препарирования»?

  • Отвертка Pentalobe
  • Крестовая отвертка
  • Лопатка
  • Отвертка Torx T6

Новый MacBook Pro кардинально отличается от своих предшественников. В плане разбора он близок к MacBook Air 2010-2012 годов.

Итак, приступим к разбору.

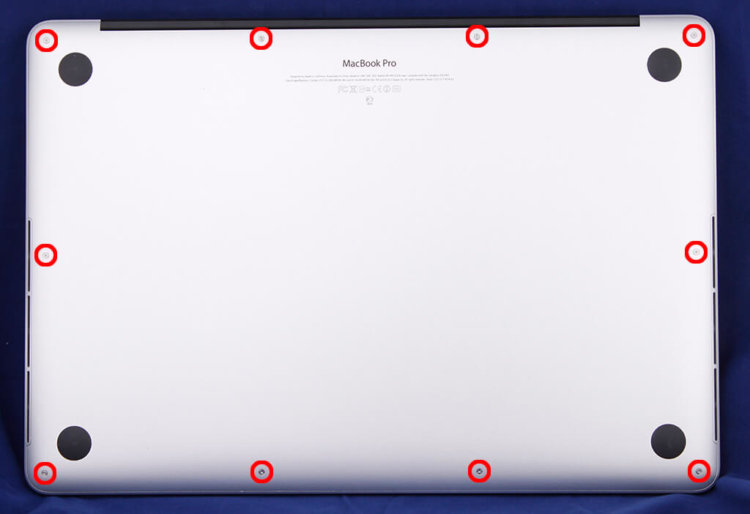

1) Откручиваем все винты по периметру задней крышки отверткой Pentalobe.

1

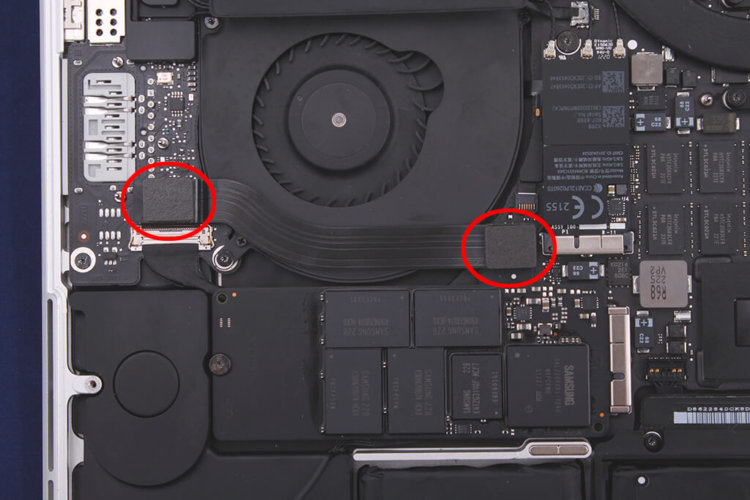

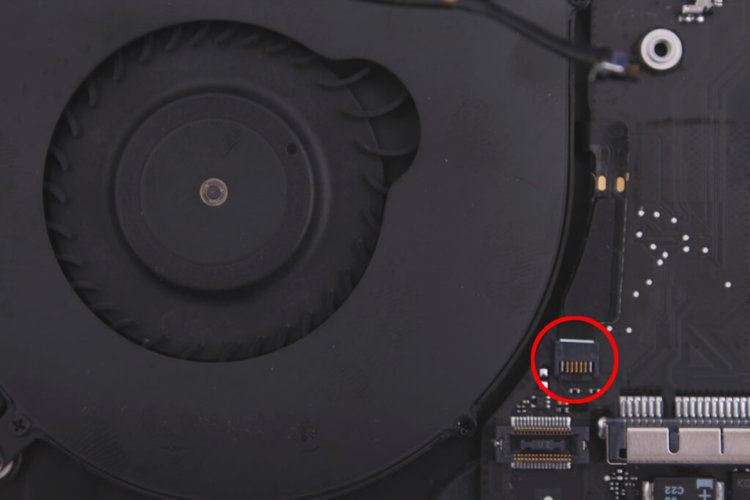

2) Далее ОБЯЗАТЕЛЬНО отсоединяем шлейф аккумулятора. Затем отсоединяем шлейф, соединяющий  материнскую плату и плату с разъемами HDMI, USB и кардридером. Со шлейфами надо работать очень и очень аккуратно.

2

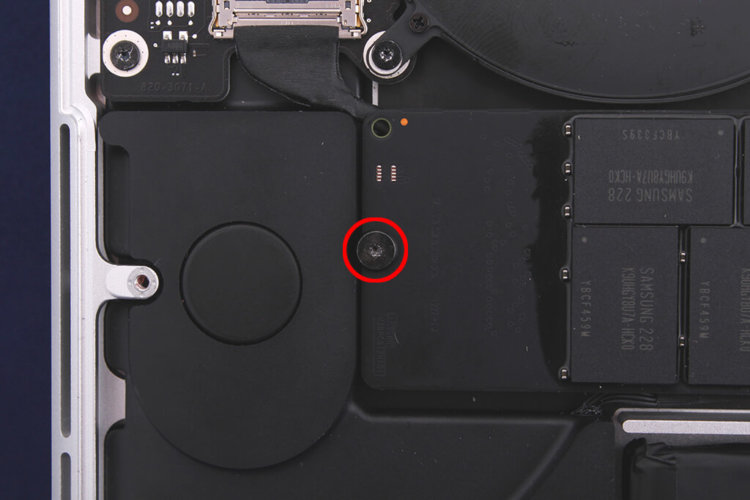

3) Откручиваем винт SSD диска и извлекаем его.

3

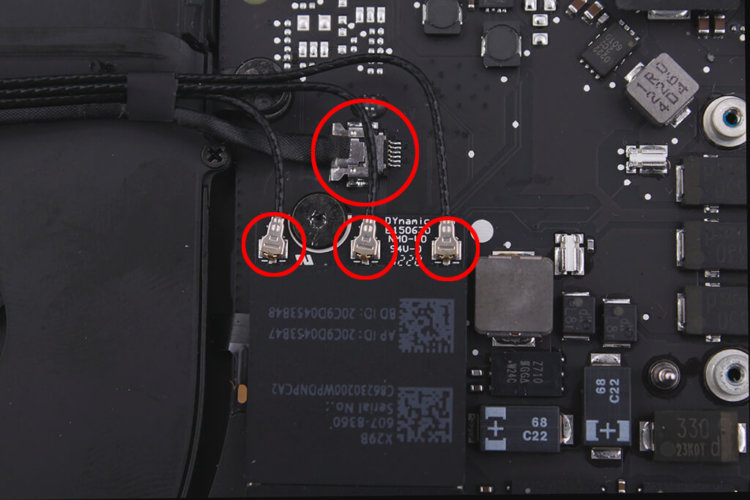

4) Отсоединяем шлейфы антенны и веб-камеры.

4

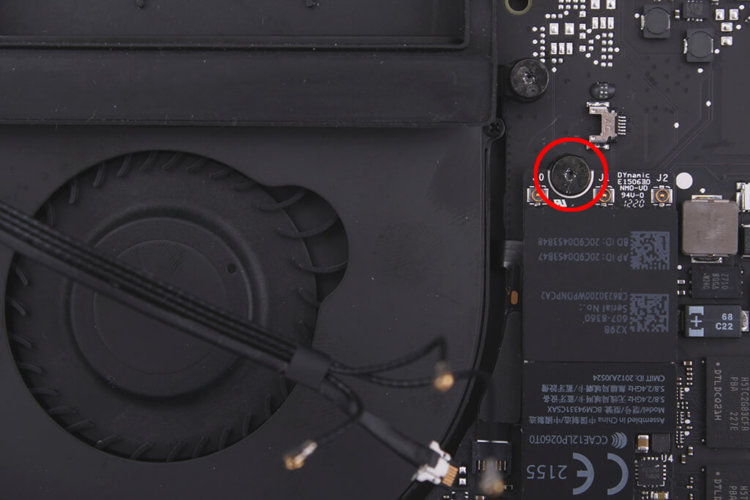

5) Откручиваем винт AirPort и извлекаем его.

5

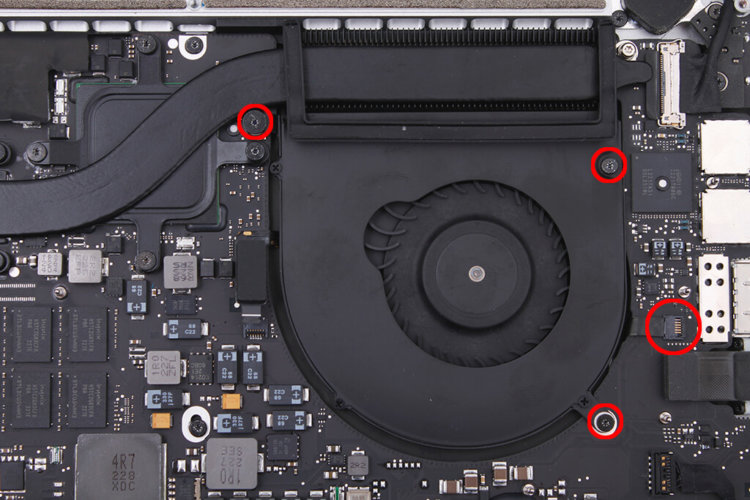

6) Откручиваем винты правого кулера, извлекаем шлейф и сам кулер.

6

7) Отсоедините шлейф левого кулера.

7

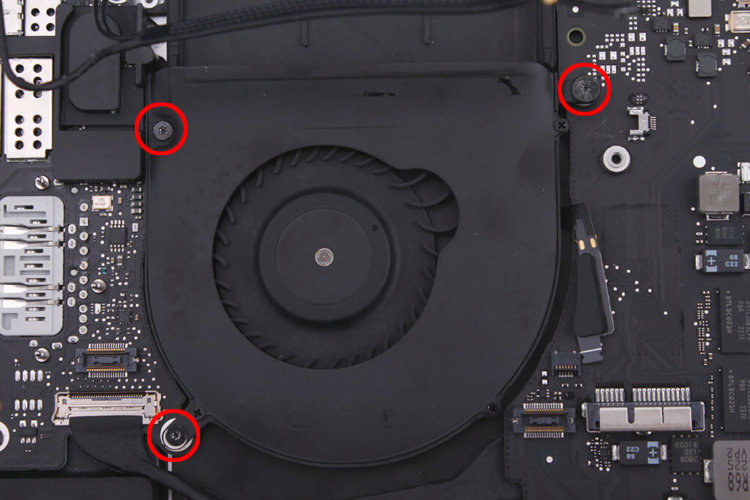

8) Откручиваем три винта и извлекаем кулер.

8

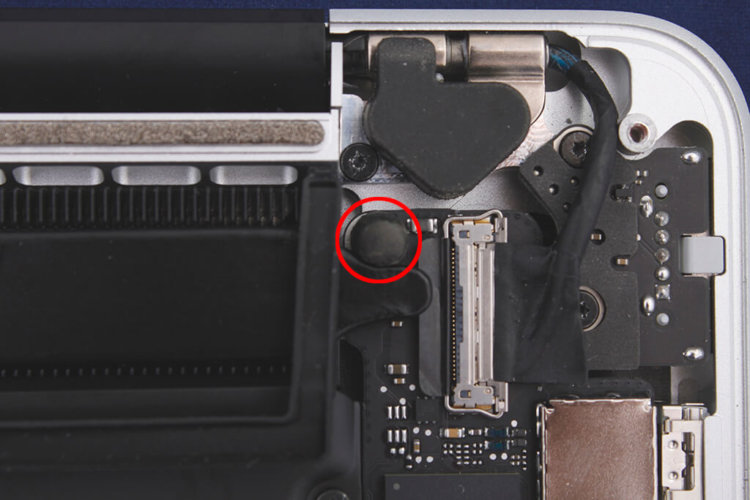

9) Извлекаем резиновый изолятор с правой стороны радиатора.

9

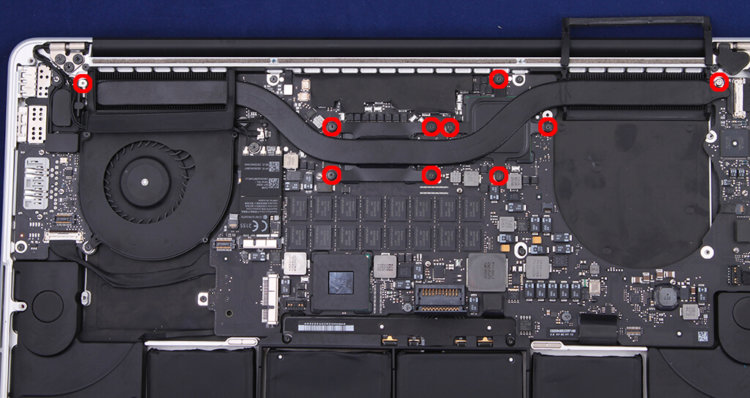

10) Откручиваем 10 винтов радиатора и извлекаем его.

10

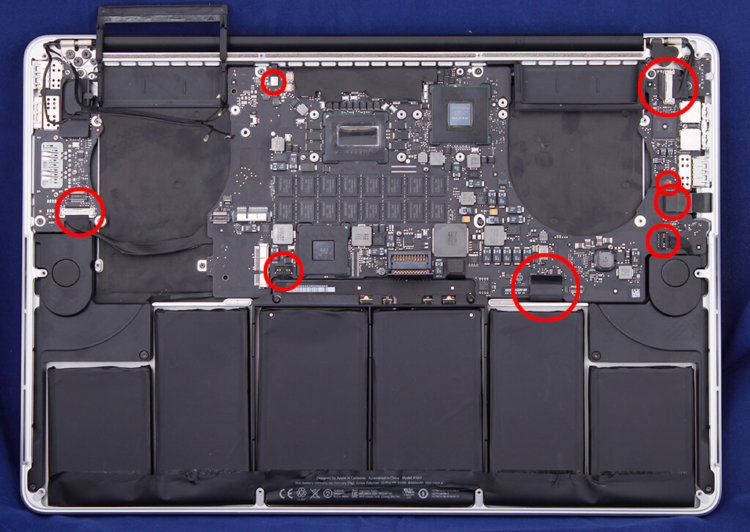

11) Отсоединяем ВСЕ шлейфы, идущие к материнской плате.

11

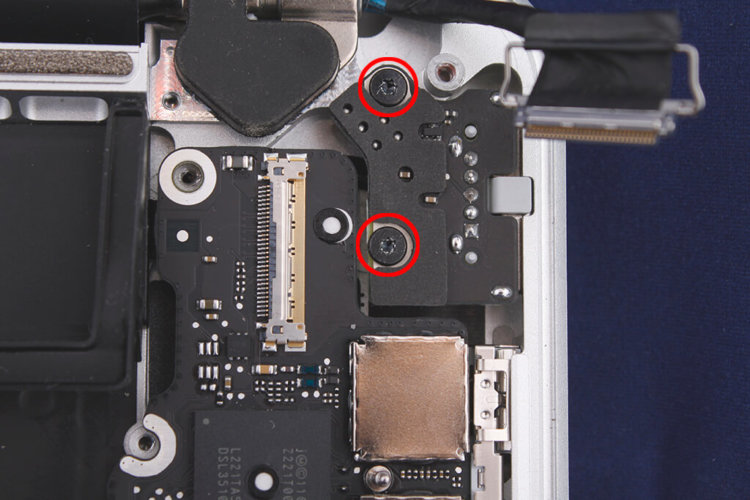

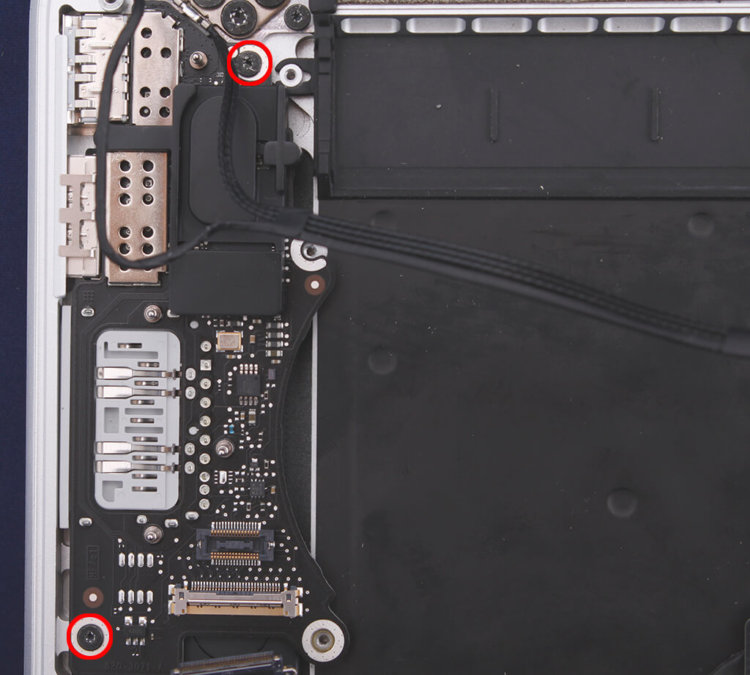

12) Откручиваем два винта платы USB, HDMI и кардридера и извлекаем ее.

12

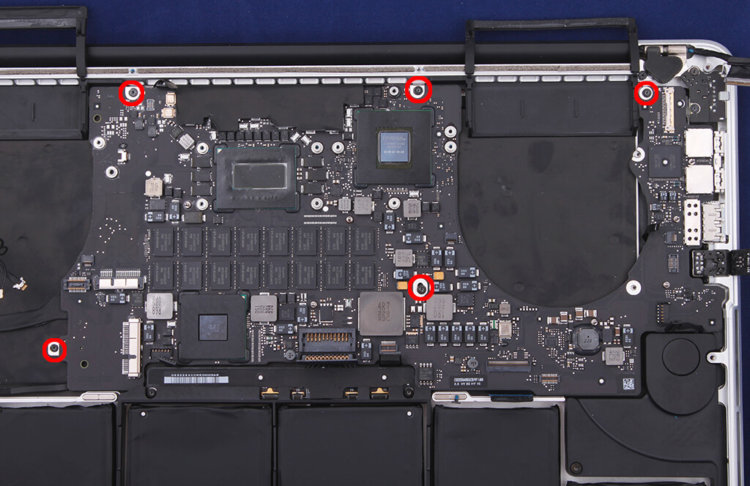

13) Откручиваем винты материнской платы.

13

14) Откручиваем два болта разъема Magsafe.

14

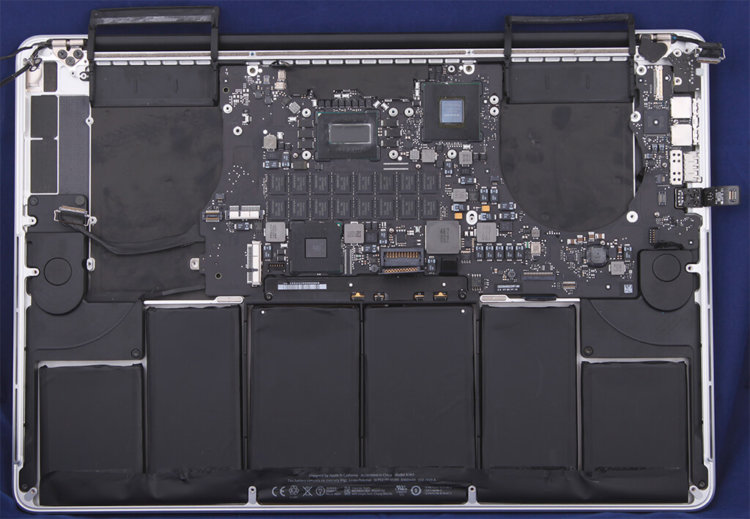

15) Извлекаем материнскую плату.

15

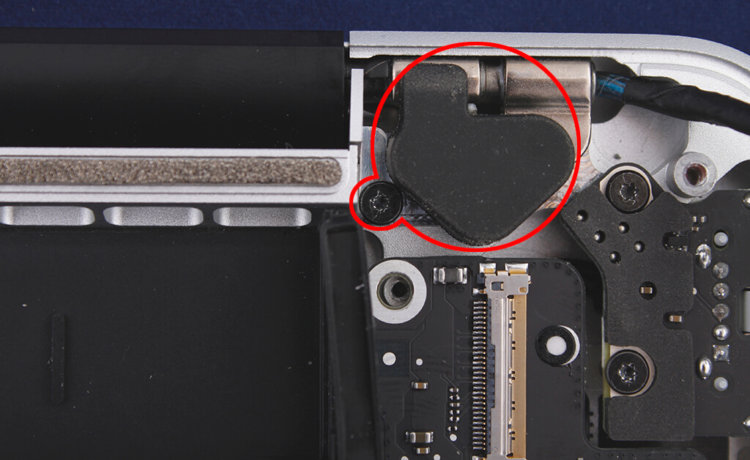

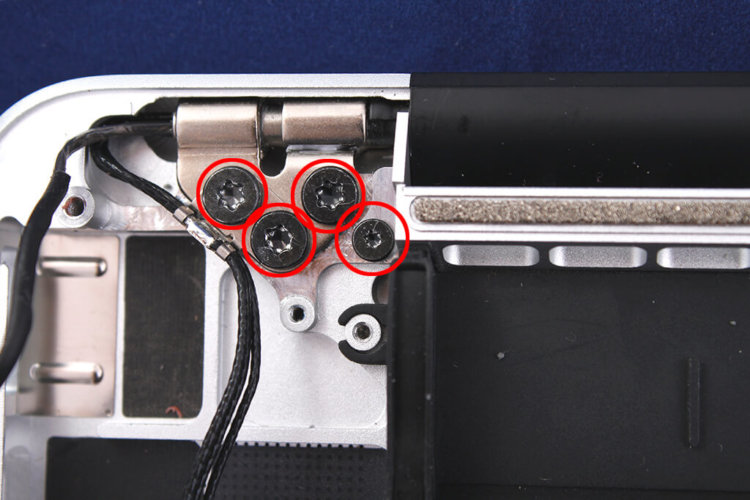

16) Откручиваем три болта левой петли и один болт, который удерживает верхнюю крышку.

16

17) Проделываем п.16 для правой стороны. Разница лишь в том, что винты с этой стороны закрыты заглушкой.

17

18) Отсоедините дисплей, проделывать это можно на любом этапе, но мы предпочитаем делать это в самом конце.

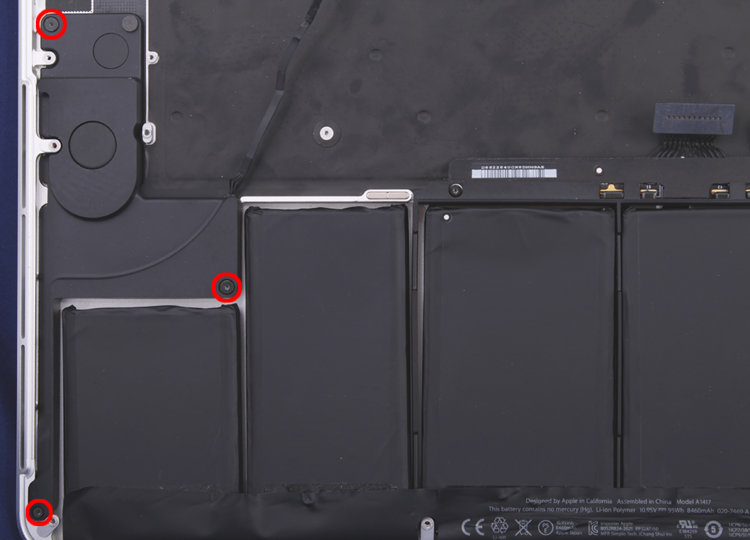

19) Откручиваем три винта левой колонки и извлекаем ее.

18

20) Откручиваем три винта правой колонки и извлекаем ее.

19

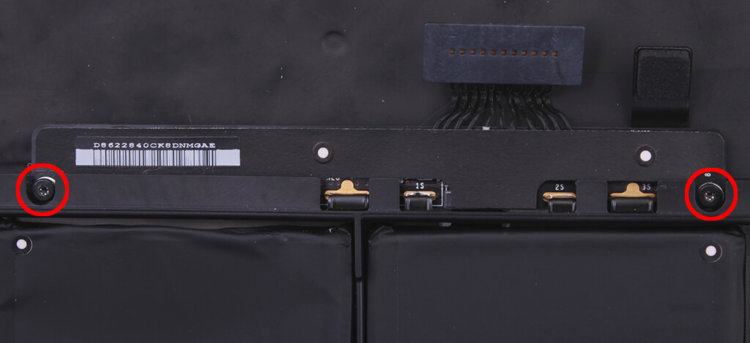

21) Откручиваем два винта с платы аккумулятора.

20

22) Отсоединяем батарею. К сожалению, она приклеена к топкейсу, поэтому для того, чтобы ее извлечь, необходимо подогреть топкейс при температуре 70-75 градусов (мы использовали термостанцию).

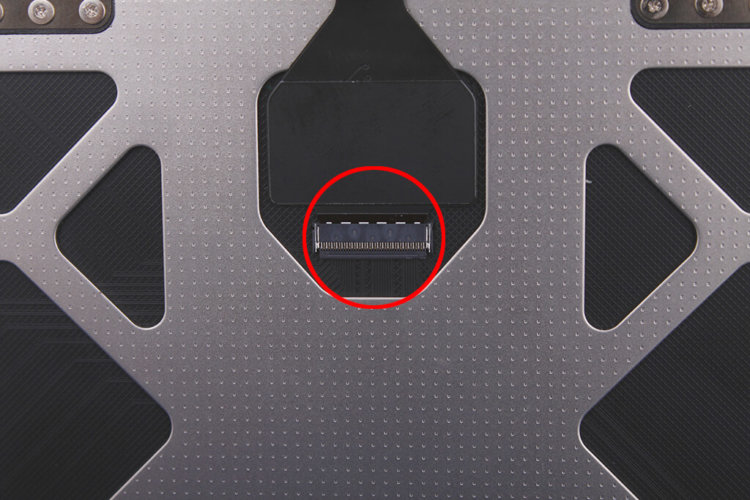

23) Отсоединяем шлейф тачпада.

21

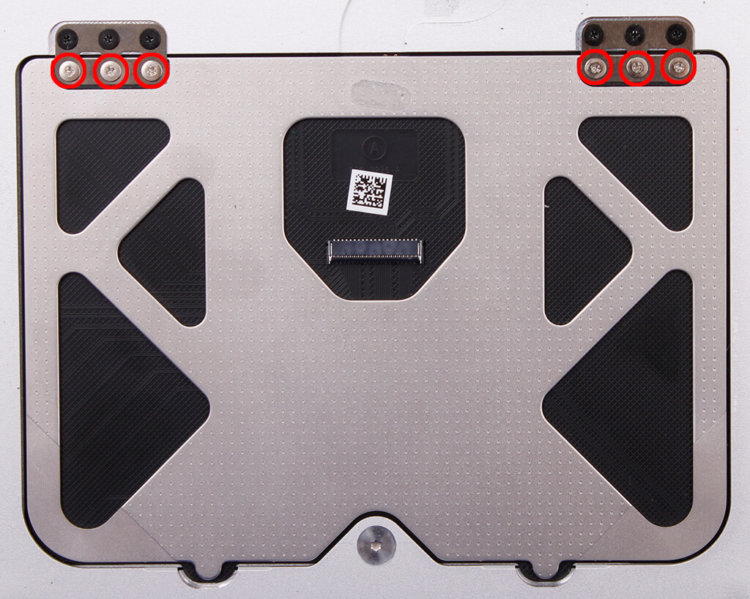

24) Откручиваем 6 винтов, удерживающих тачпад и извлекаем его.

22

Итак, разбор полностью завершен. Хочется сказать, что качество сборки как всегда на высочайшем уровне. Но есть и ложка дегтя. Ремонт Macbook Pro Retina — весьма трудоемкий процесс. Банальная замена тачпада требует большого количества времени.
