Замена матрицы Retina MacBook Pro

39

Retina MacBook Pro

Этот материал был подготовлен совместно с сервисным центром MacPlus. В нем мы хотим вам рассказать о самой сложно меняющейся матрице, которую специалисты этого центра когда-либо видели. Некоторые уже догадались, что речь идет о MacBook Pro Retina 15″. Замена матрицы не предусмотрена производителем, но в MacPlus научились делать это. Такой подход неплохо снижает стоимость ремонта разбитых экранов MacBook Pro Retina. Сейчас мы расскажем, как же происходит процесс замены. Метод немного варварский, поэтому просим не читать статью любителей высказываний «криворукие мастера», «да зачем влезать в эппл технику» и пр.

Итак, передаем слово профессионалам.

Для разбора нам понадобится:
Пинцет
Крестовая отвертка
Torx T6
Лопатка
Пластмассовая пластина (гибкая, но жесткая).

Матрицу мы заранее сняли, сделать это нетрудно.

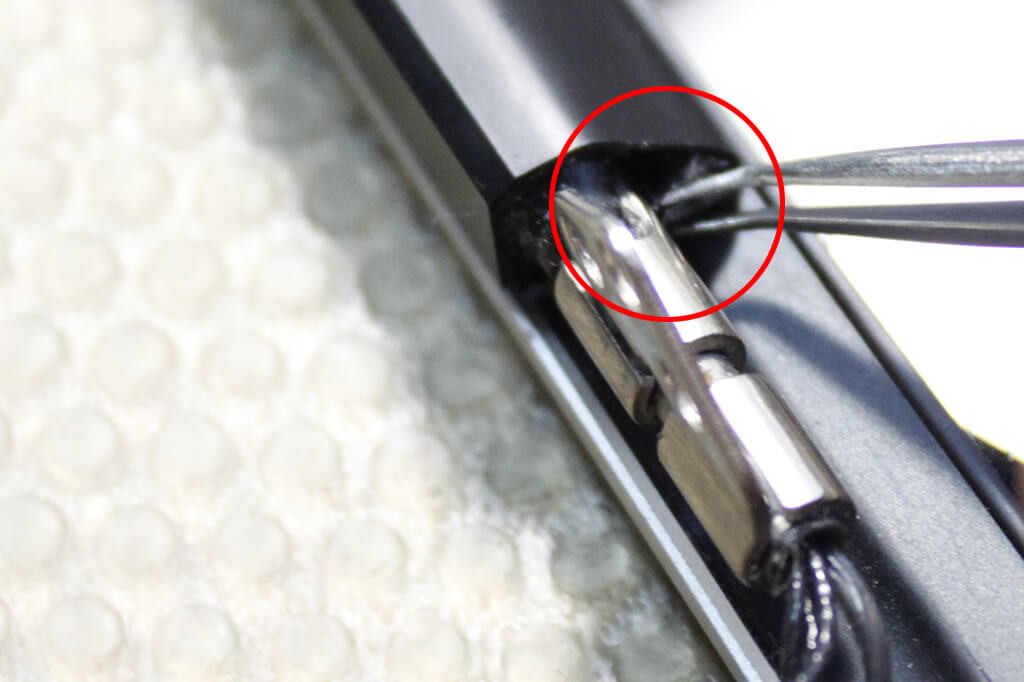

Берем пинцет и извлекаем металлические заглушки из-под пластмассовой защиты. Проделываем это для обеих сторон.

Замена матрицы Retina MacBook Pro

Сдвигаем пластмассовую защиту вправо (если матрица лежит креплением к вам). Стоит приложить небольшое усилие.

Замена матрицы Retina MacBook Pro

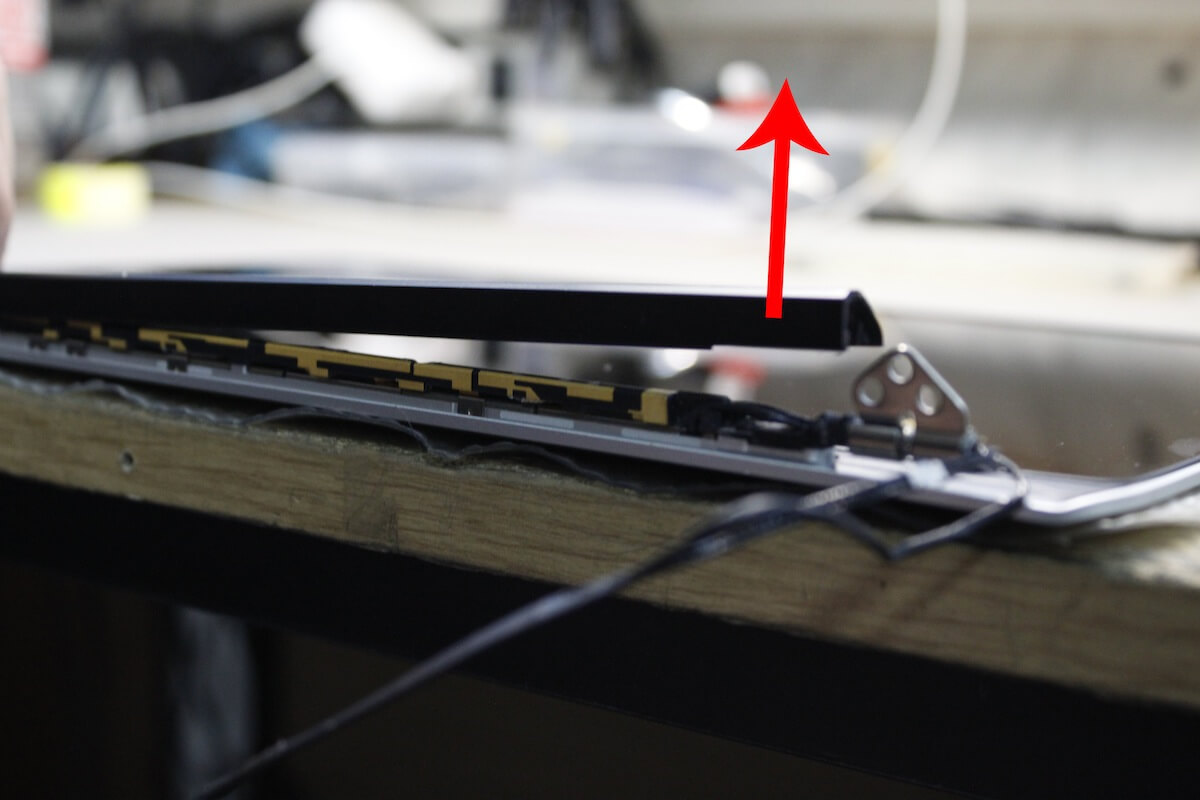

Поднимаем пластмассовую защиту движением вверх.

Замена матрицы Retina MacBook Pro

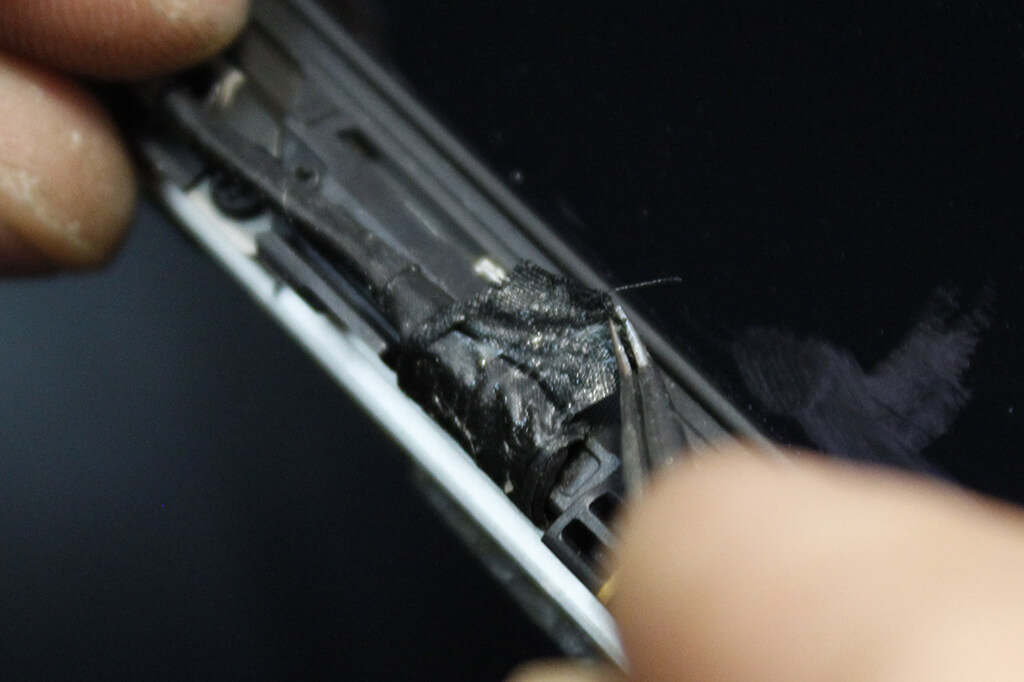

Пинцетом отклеиваем скотч, скрывающий за собой шлейф подключения матрицы.

Замена матрицы Retina MacBook Pro

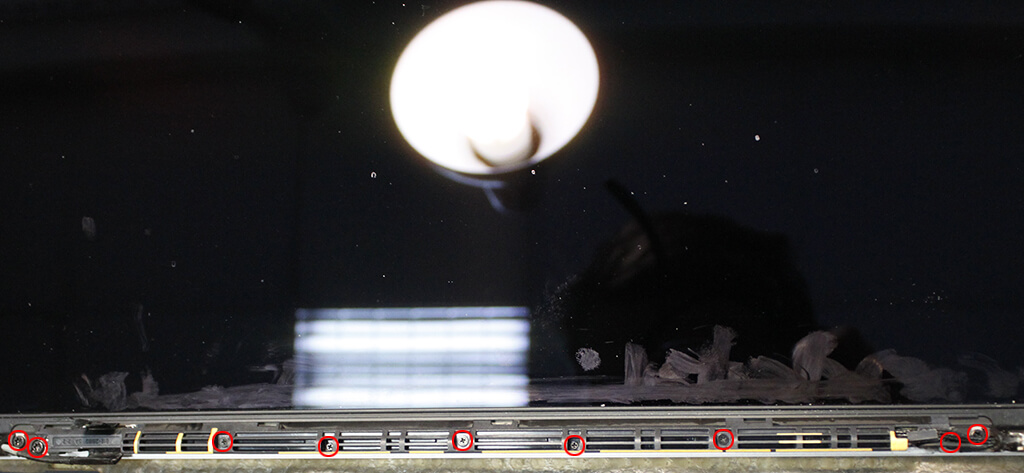

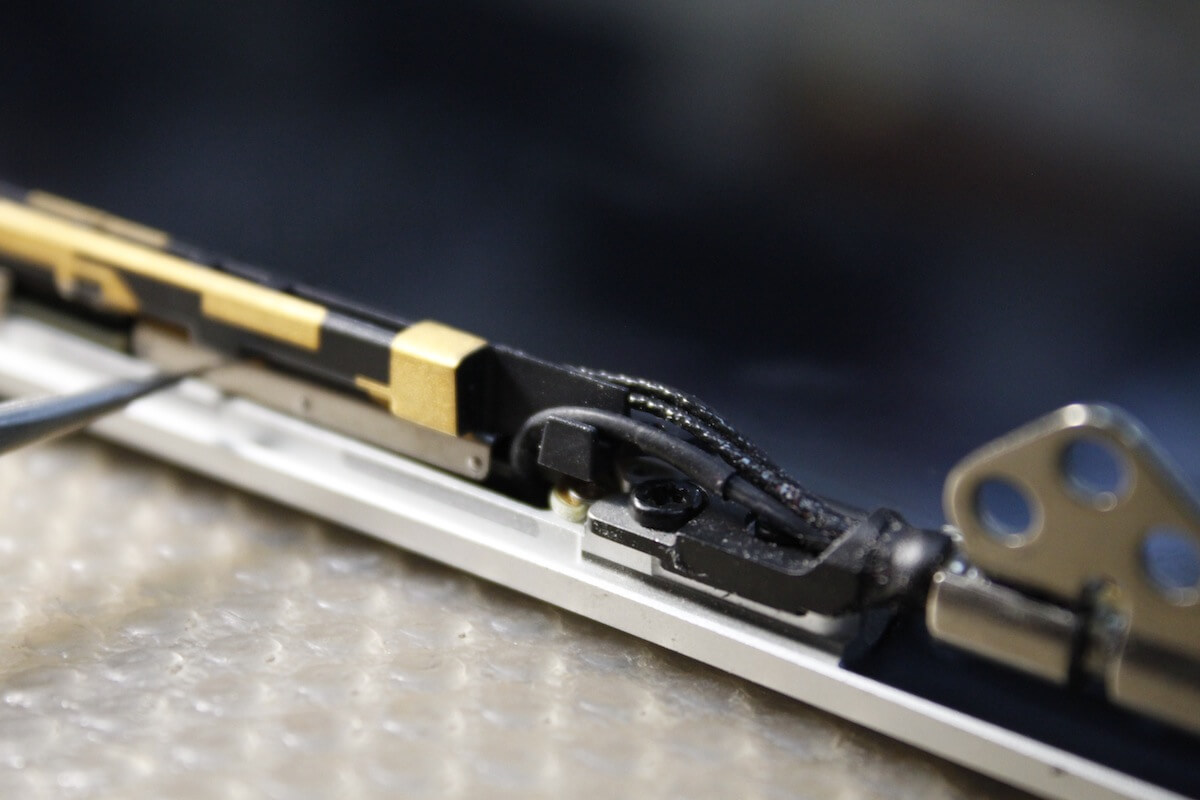

Откручиваем 7 винтов, удерживающих антенну Wi-fi

Замена матрицы Retina MacBook Pro

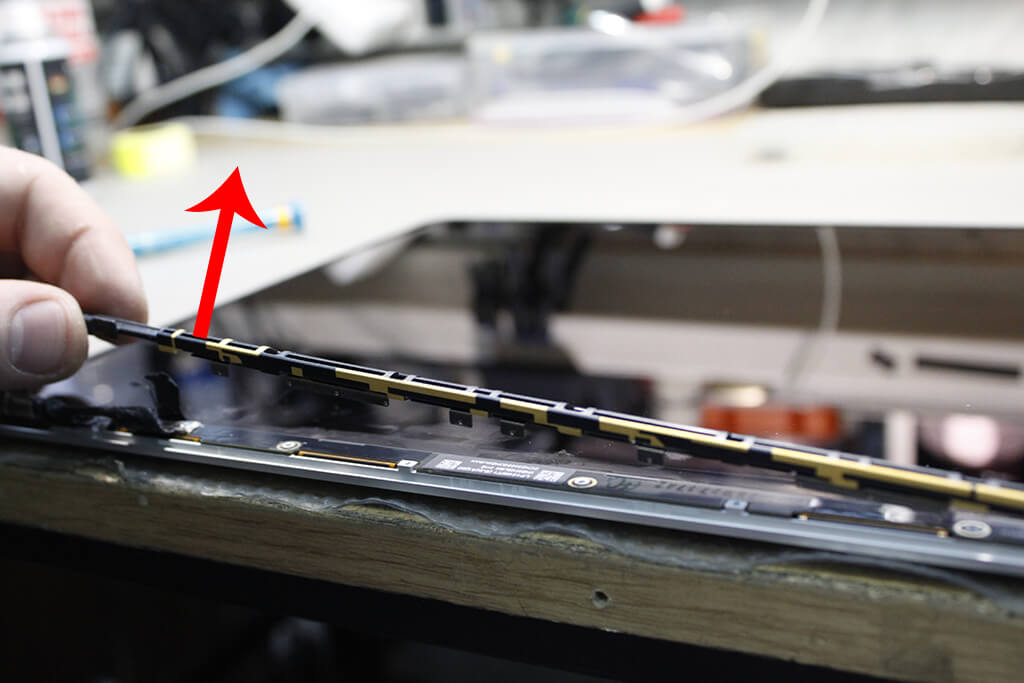

и отодвигаем ее.

Замена матрицы Retina MacBook Pro

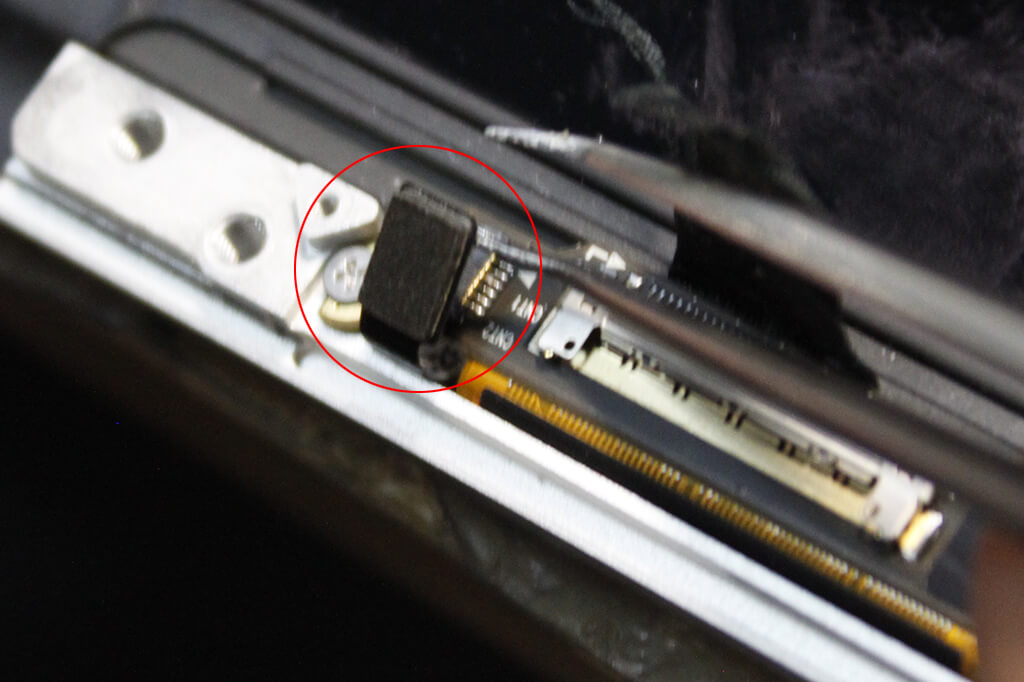

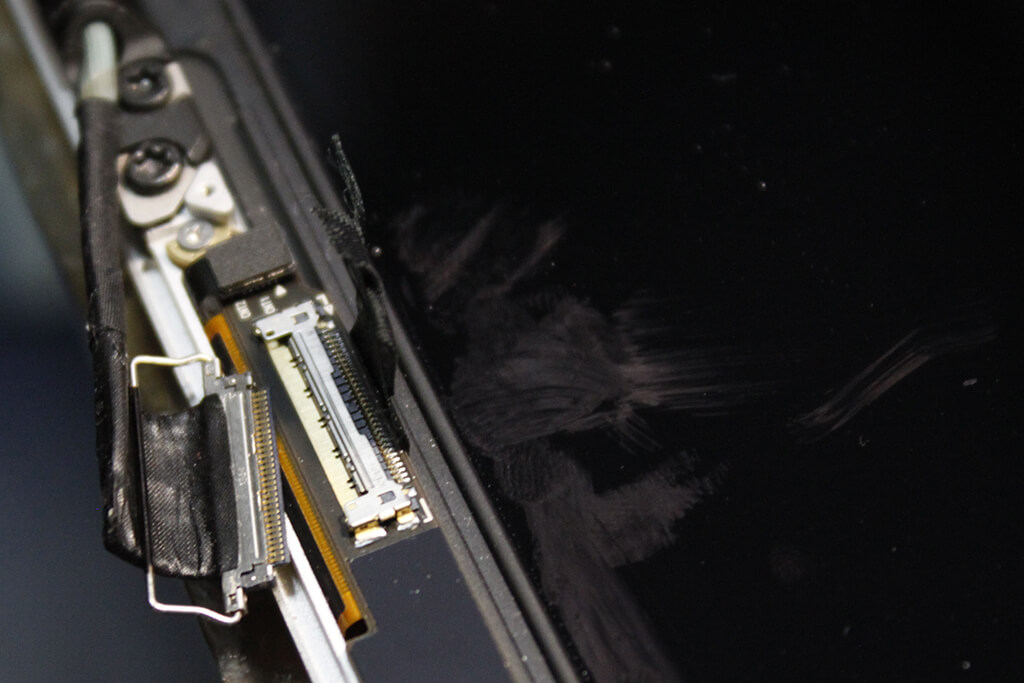

Отсоединяем шлейф матрицы.

Замена матрицы Retina MacBook Pro

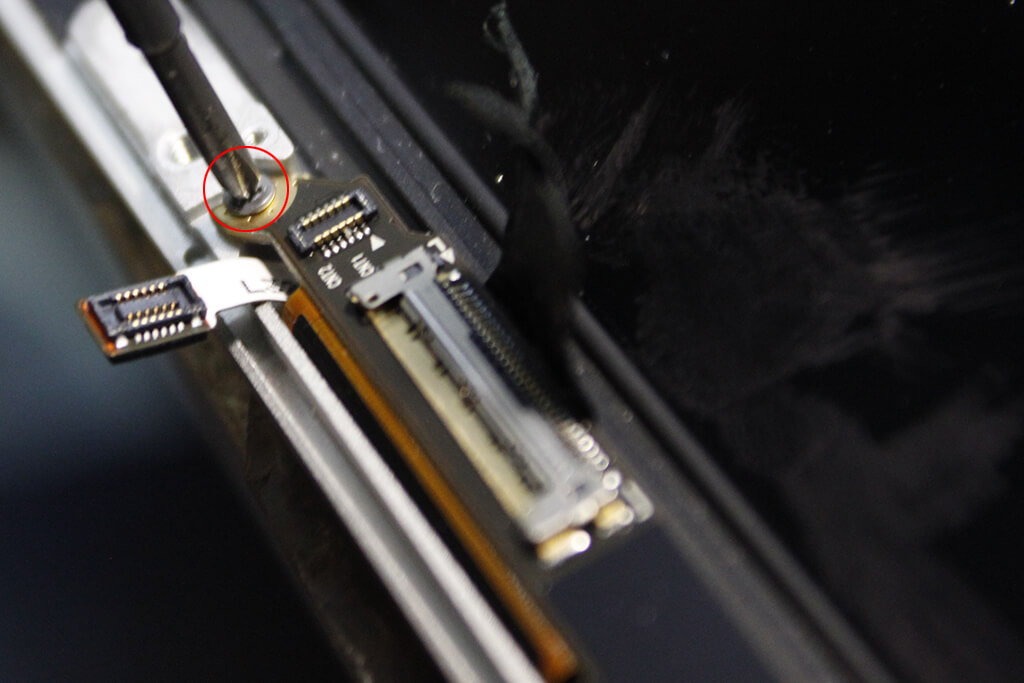

Откручиваем винты, удерживающие крепление шлейфа матрицы. Откручиваем аналогичные винты с другой стороны.

Замена матрицы Retina MacBook Pro

Отсоединяем шлейф подсветки.

Замена матрицы Retina MacBook Pro

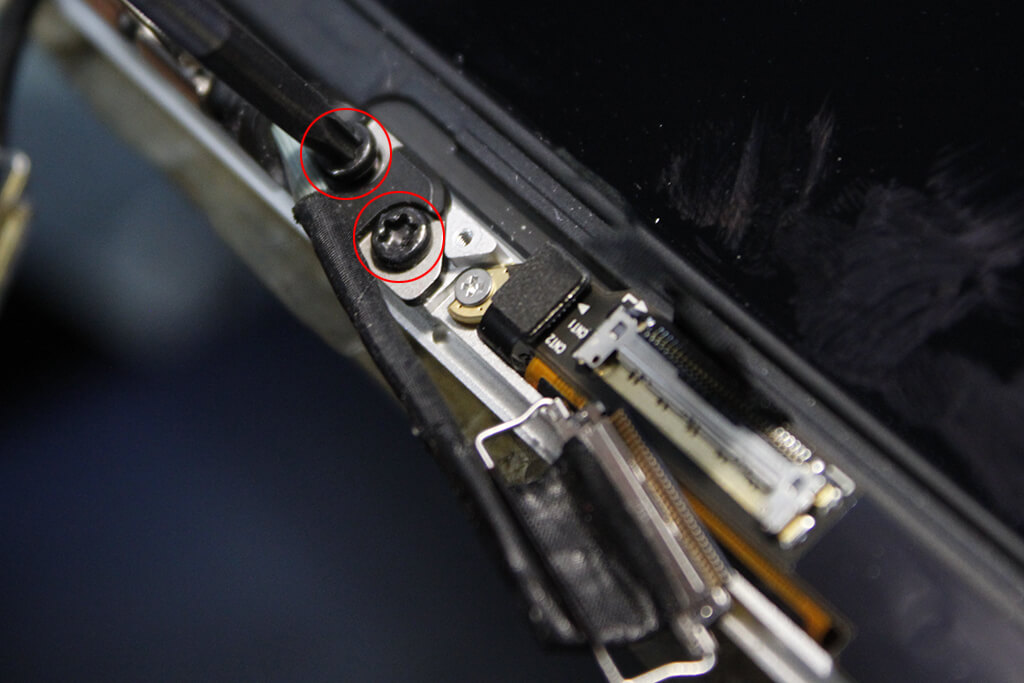

Откручиваем винты, удерживающие плату на крышке матрицы.

Замена матрицы Retina MacBook Pro

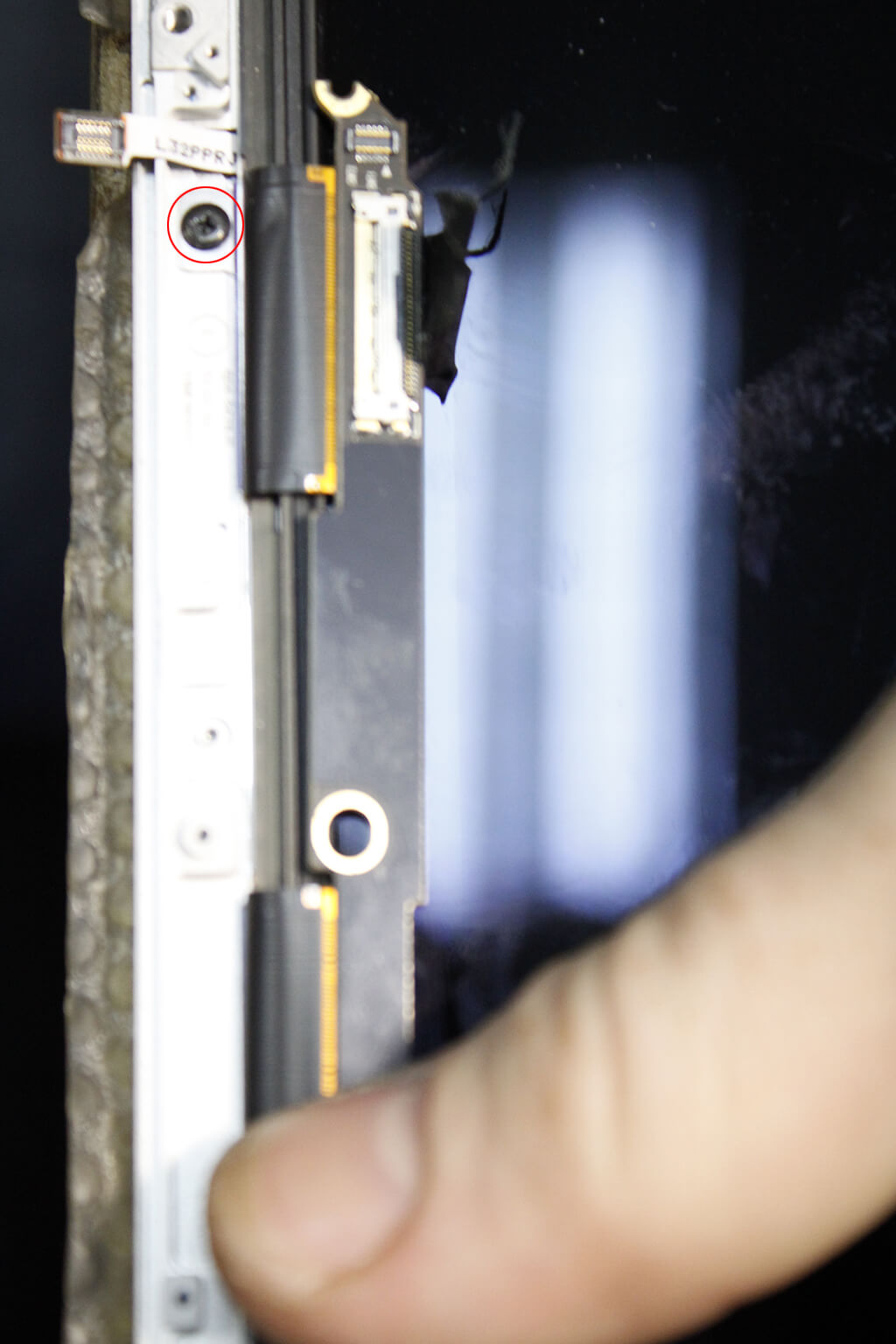

Отгибаем плату и откручиваем винты под ней.

Замена матрицы Retina MacBook Pro

Откручиваем петли с обеих сторон.

Замена матрицы Retina MacBook Pro

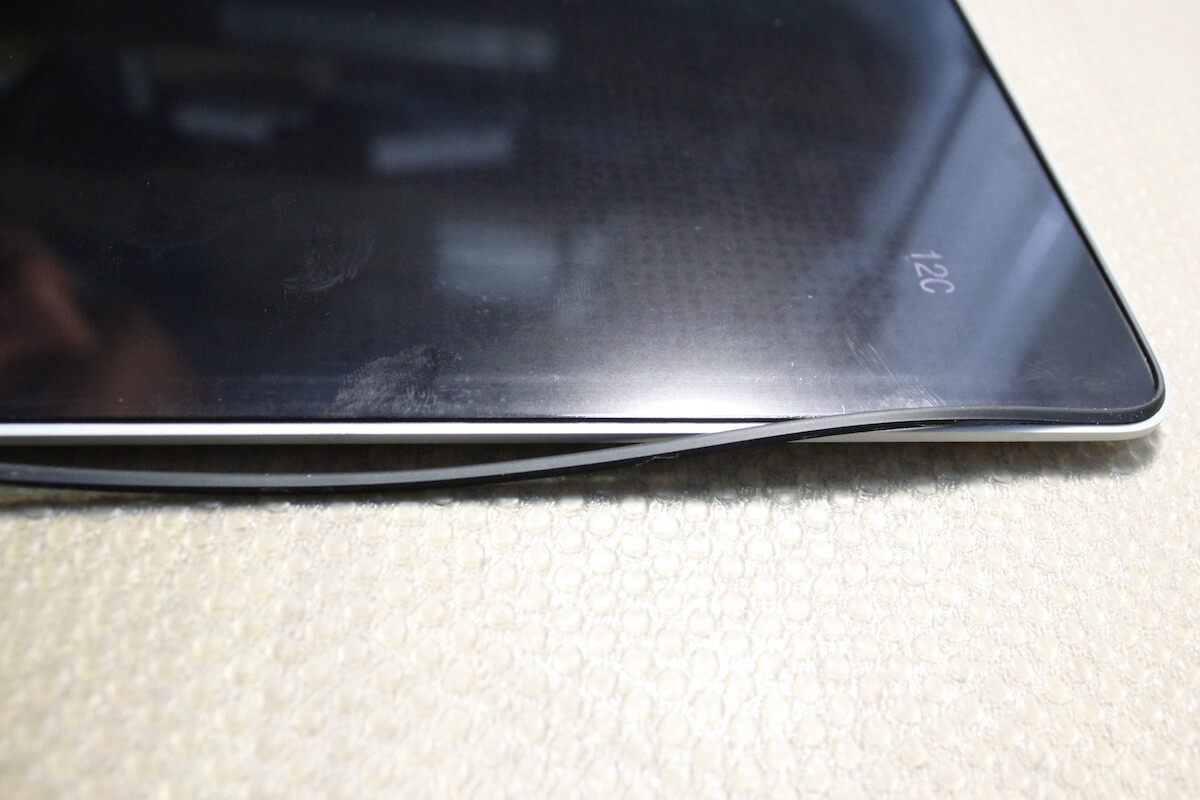

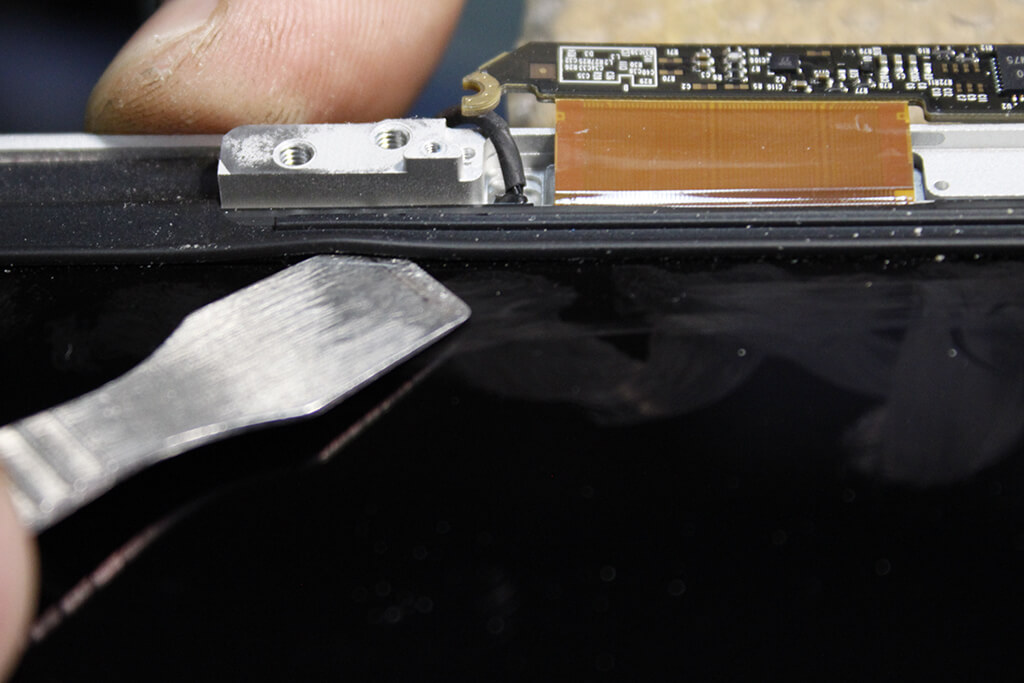

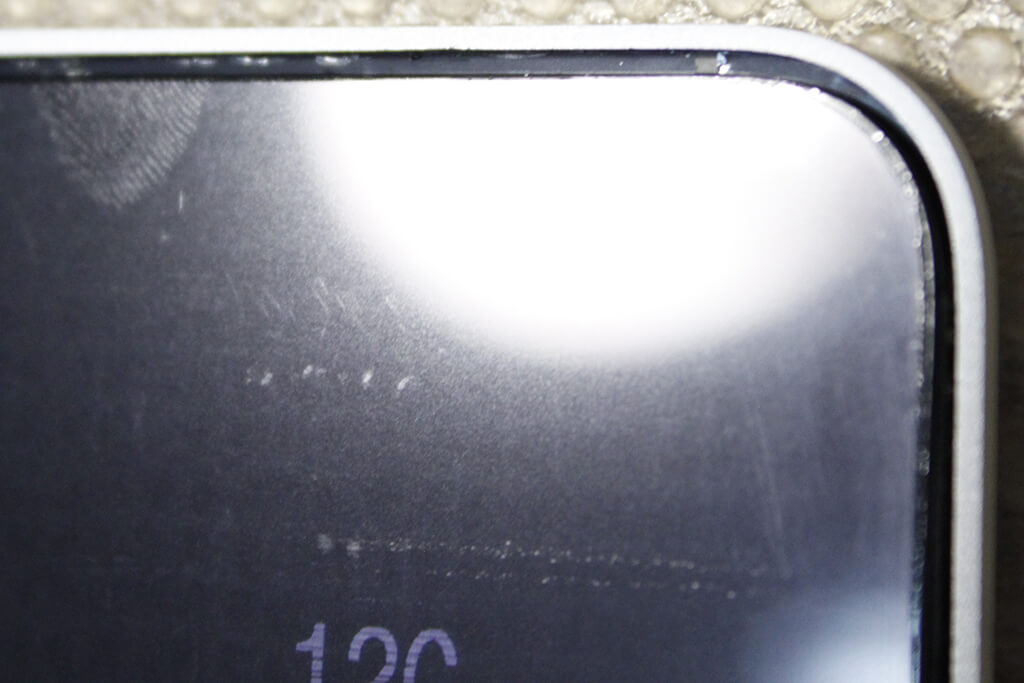

Лопаткой поддеваем резиновую прокладку по периметру, отклеиваем ее от матрицы и задней крышки. Не стоит беспокоиться о том, что поцарапаете матрицу – ее все равно выкидывать.

Замена матрицы Retina MacBook Pro

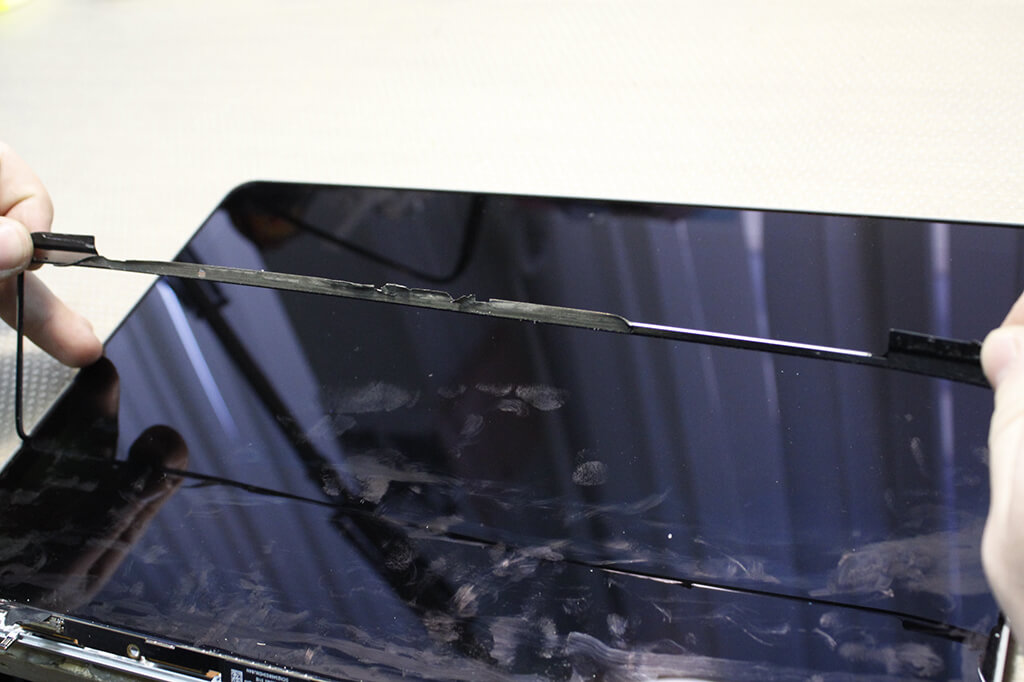

Аккуратно отсоединяем резинку от крышки.

Замена матрицы Retina MacBook Pro

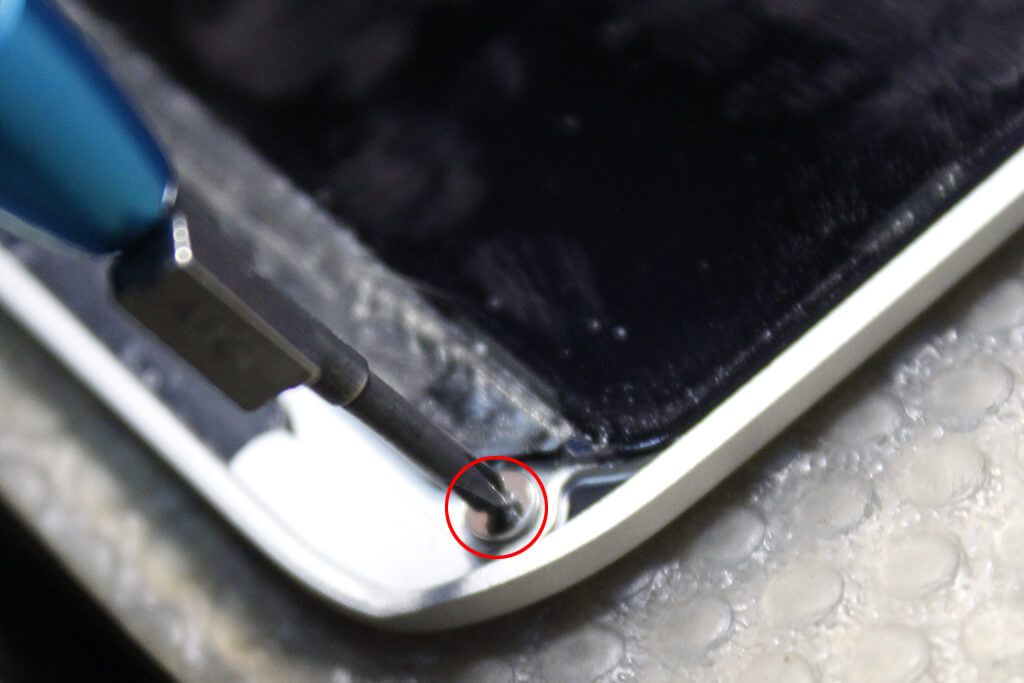

В двух нижних углах откручиваем винты, удерживающие матрицу.

Замена матрицы Retina MacBook Pro

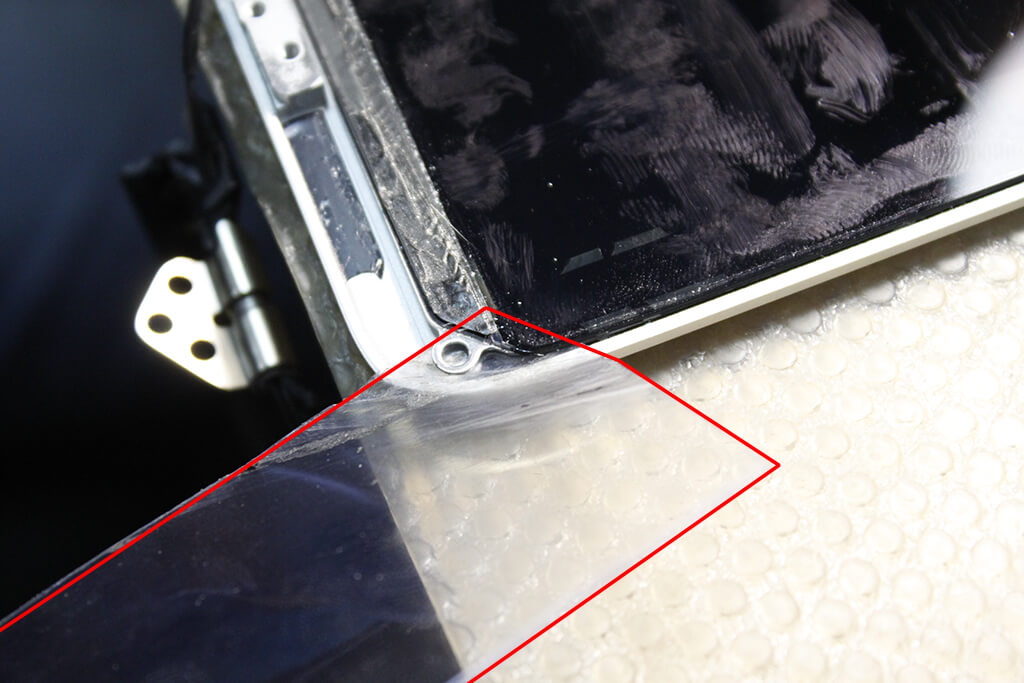

Пластмассовой пластиной поддеваем матрицу и отклеиваем ее от корпуса по периметру.

Замена матрицы Retina MacBook Pro

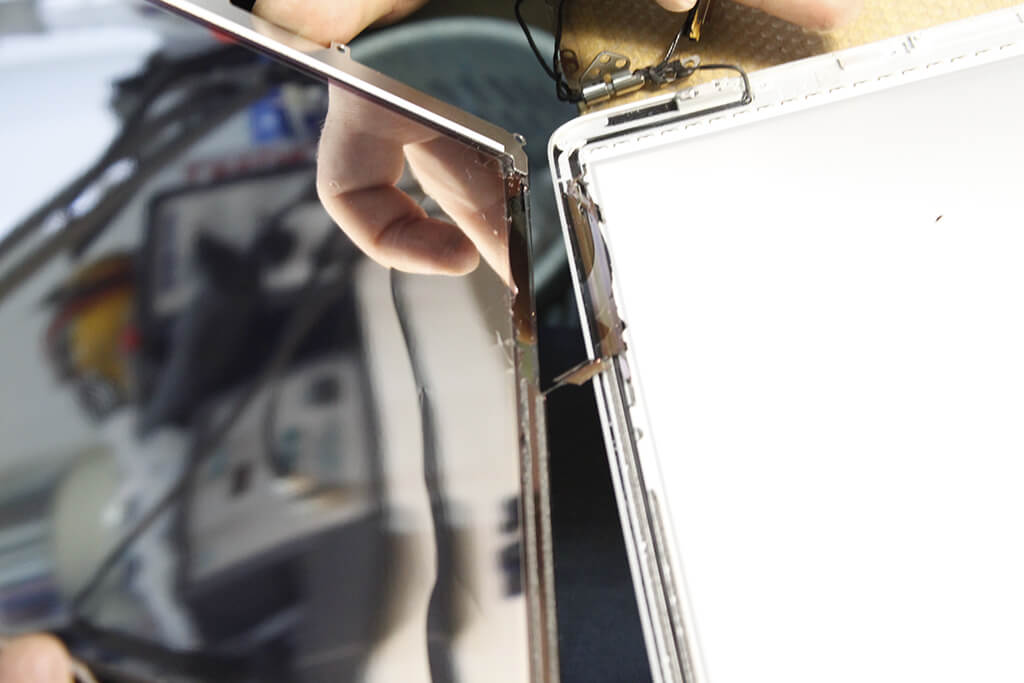

Отсоединяем матрицу от крышки.

Замена матрицы Retina MacBook Pro

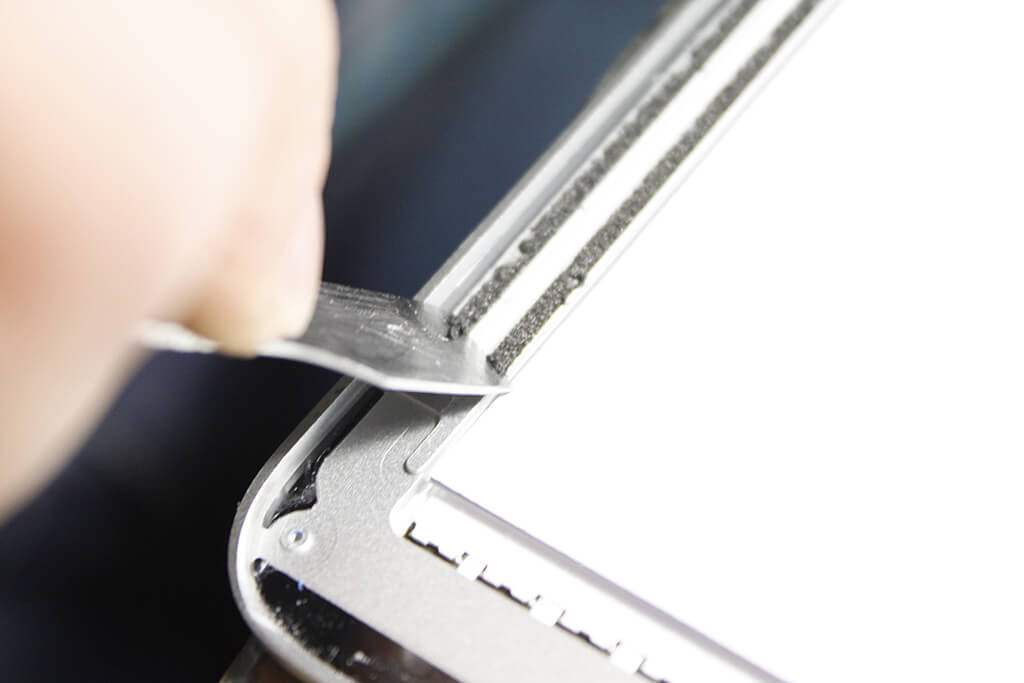

Снимаем остатки скотча от крышки по периметру. Стоит удалить все остатки, иначе потом очень сложно будет установить новую матрицу правильно.

Замена матрицы Retina MacBook Pro

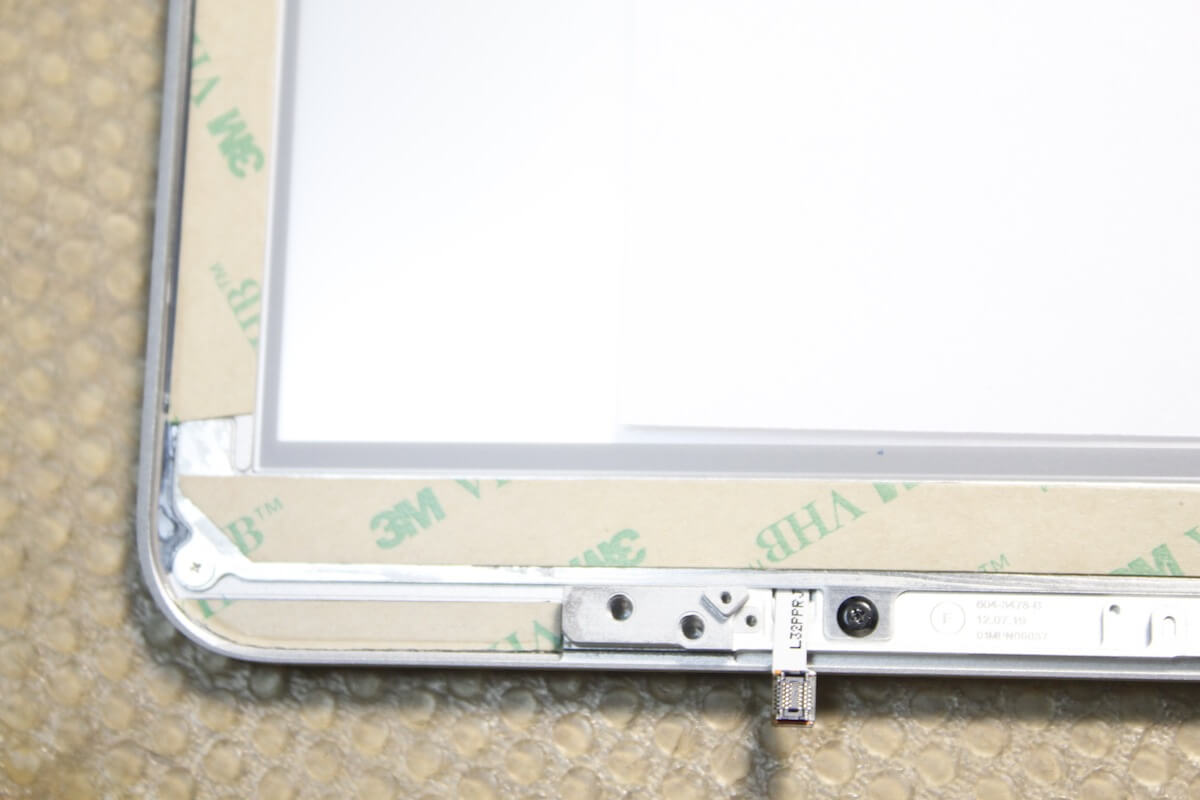

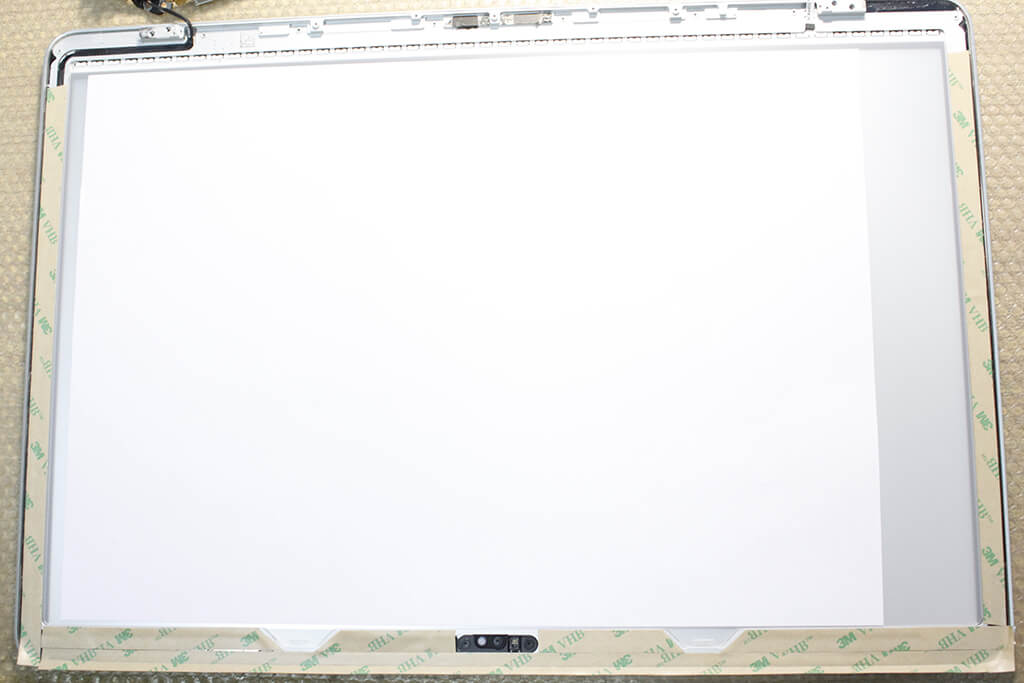

Обклеиваем двусторонним скотчем крышку матрицы по периметру.

Замена матрицы Retina MacBook Pro

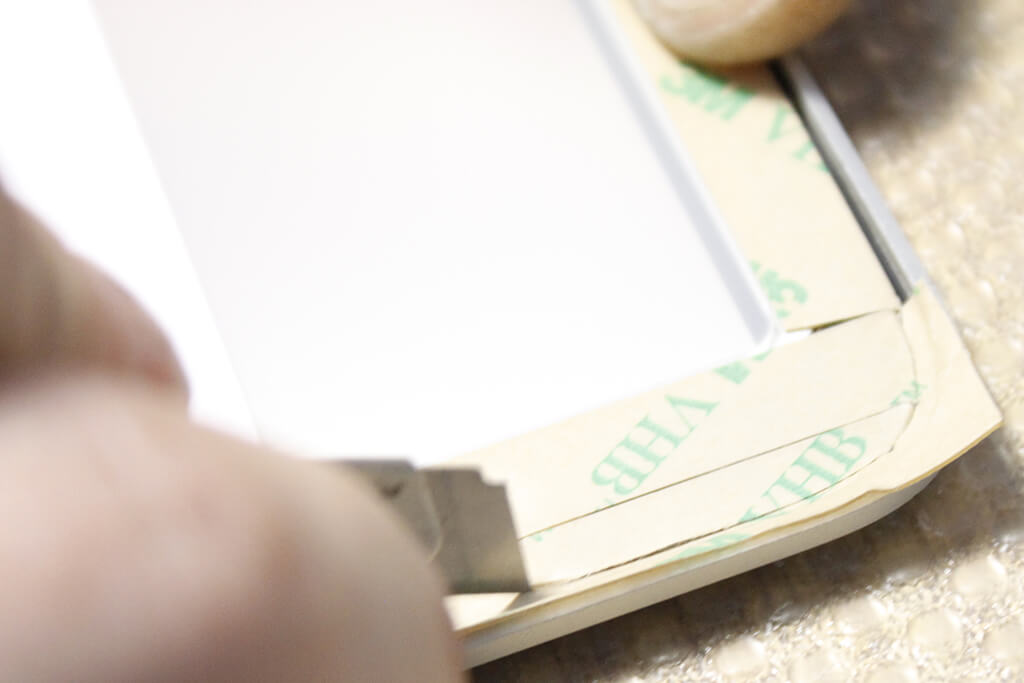

Острым ножом удаляем ненужные части скотча. Опять же, нужно удалить все лишнее, чтобы правильно установить новую матрицу.

Замена матрицы Retina MacBook Pro

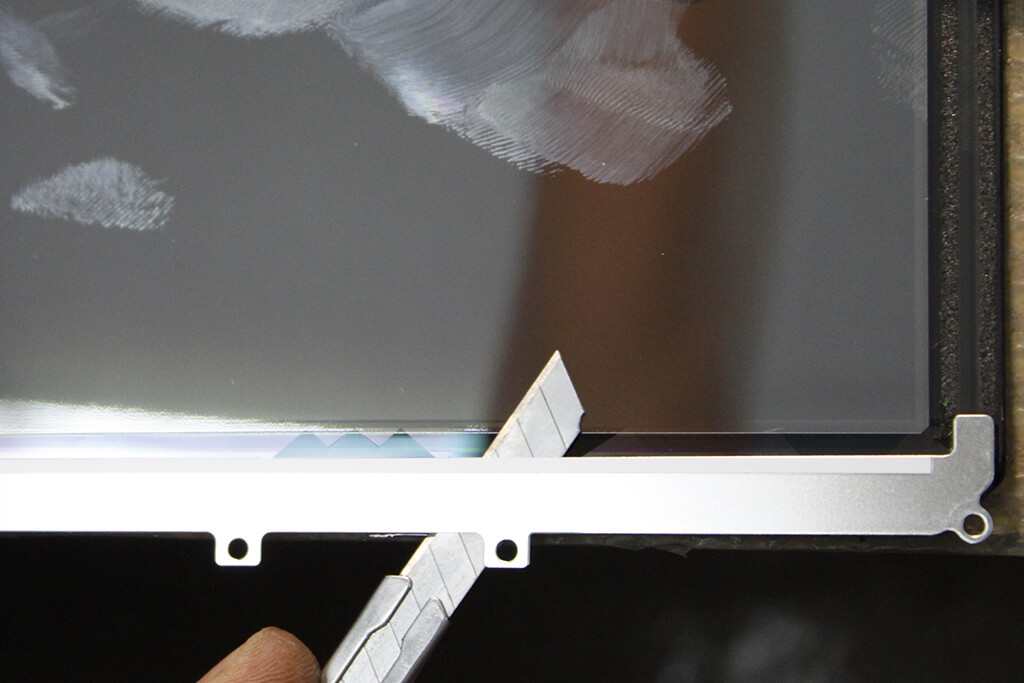

От старой матрицы отклеиваем металлическое крепление.

Замена матрицы Retina MacBook Pro

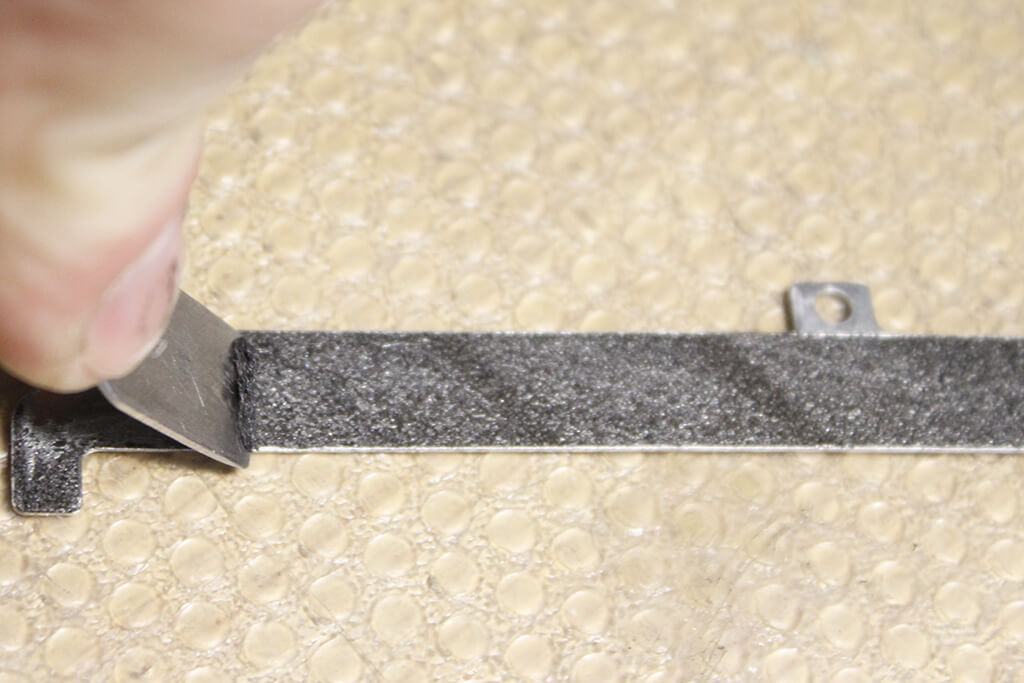

Счищаем с этого крепления все остатки скотча.

Замена матрицы Retina MacBook Pro

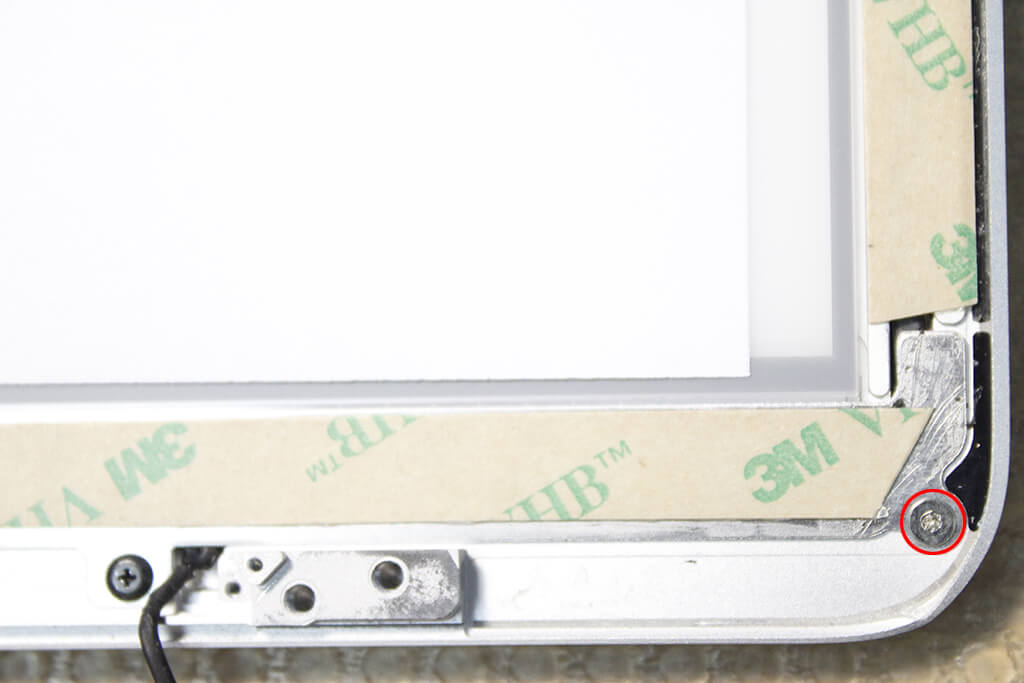

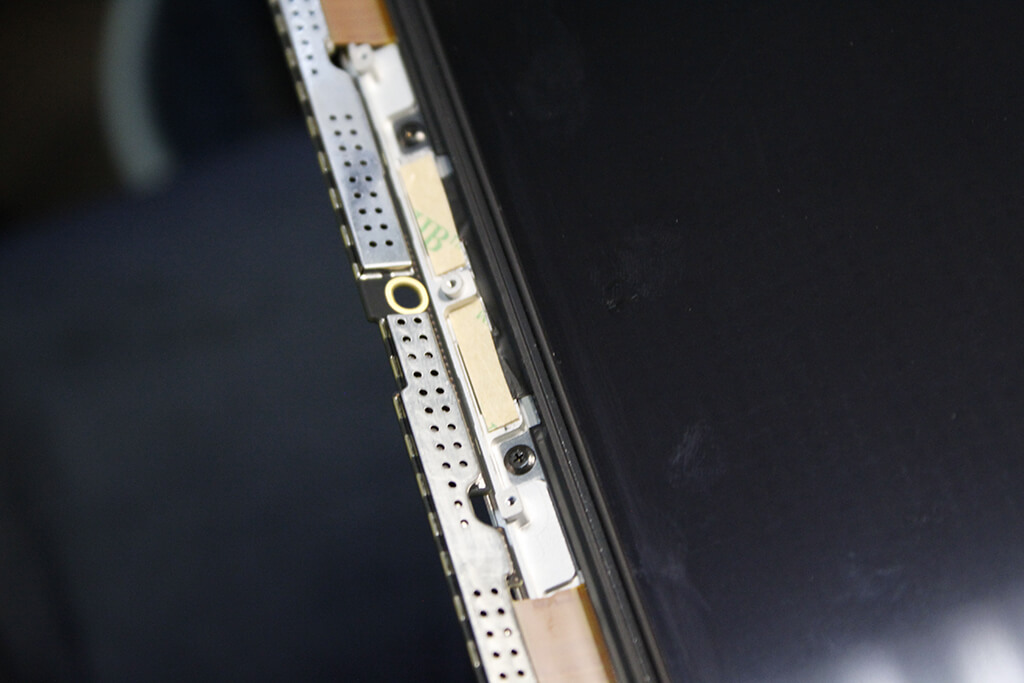

Наносим на пластину двусторонний скотч на место старого. Прикручиваем пластину к крышке.

Замена матрицы Retina MacBook Pro

Доклеиваем скотч по периметру.

Замена матрицы Retina MacBook Pro

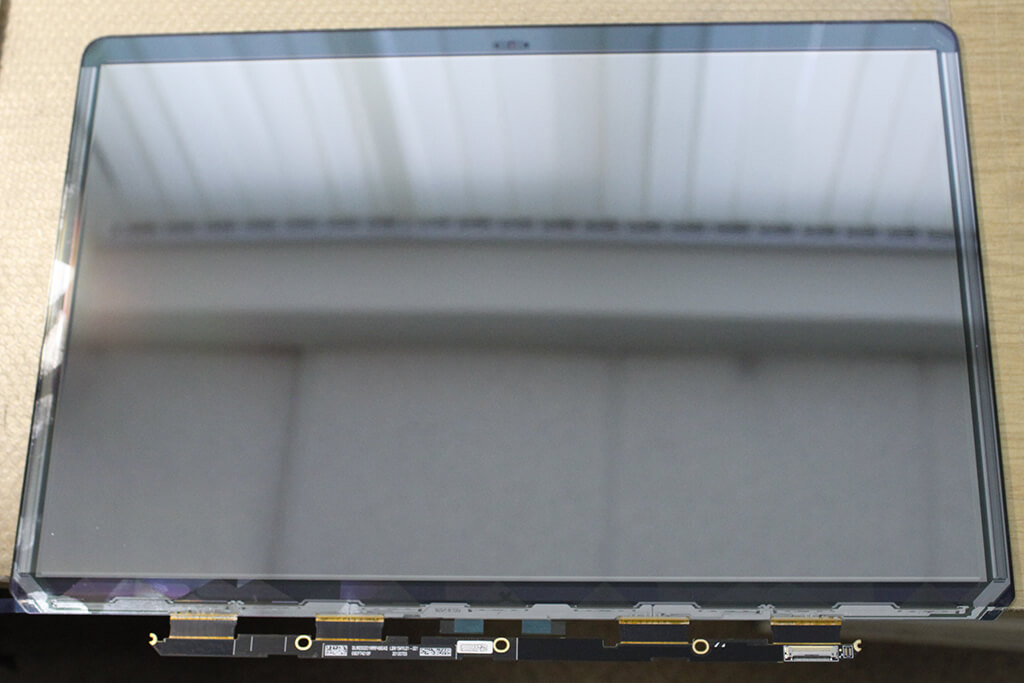

Берем новую матрицу. Отклеиваем верхнюю часть у скотча (оставляем только липкий слой).

Замена матрицы Retina MacBook Pro

Устанавливаем матрицу на место. Необходимо оставить одинаковые зазоры со всех сторон, чтобы правильно установить резинку.

Замена матрицы Retina MacBook Pro

Вставляем резинку на место.

Замена матрицы Retina MacBook Pro

Прикручиваем плату к крышке. В указанных местах для удобства наносим двусторонний скотч. Приклеиваем вторую часть платы и прикручиваем вторую часть к корпусу матрицы.

Замена матрицы Retina MacBook Pro

Собираем все в обратном порядке. Стоит расположить провода как указано на этом рисунке:

Замена матрицы Retina MacBook Pro

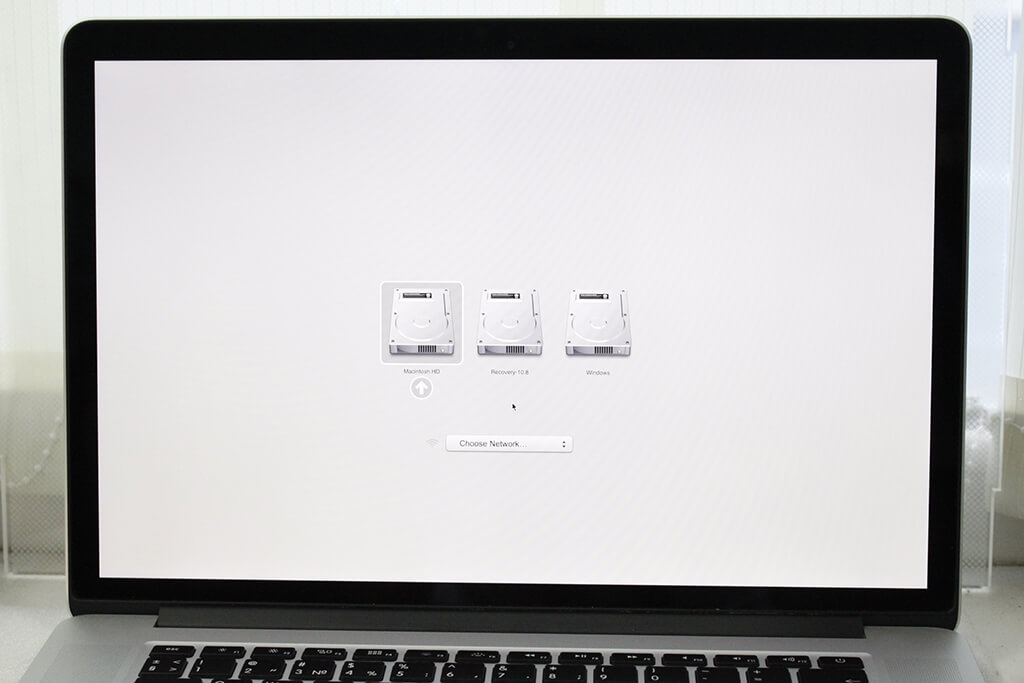

Устанавливаем на место матрицу и радуемся результату.

Замена матрицы Retina MacBook Pro

Мы не рекомендуем вам самостоятельно менять матрицу, поскольку с первого раза правильно отцентрировать матрицу не получалось даже у наших мастеров. Сейчас они набили руку и могут оказать вам профессиональную помощь по замене матрицы на MacBook Pro Retina.
