[Много фото] Замена сенсорного стекла в iPad mini

44

iPad mini

Инженеры «МакФикса» благодарны компании Apple за изобретательность и новаторство в области сенсорных экранов, устанавливаемых на iPad и iPhone. С каждым годом их конструкция усложняется, элементы становятся тоньше и легче, количество деталей уменьшается, уменьшается общий вес готового изделия. Вот и в iPad Mini мы наблюдаем очередной изыск объединенной конструкции: сенсорное стекло приклеено на двустороннюю липкую ленту, контроллер и кнопка Home припаяны к шлейфу сенсорного стекла.

1

Чтобы снять сенсорное стекло, нам потребуется «растопить» липкую ленту по периметру стекла. Для этого с помощью строительного или бытового фена нужно равномерно разогреть стекло по периметру до температуры 60-80 градусов. В сервисе мы используем фен от паяльной станции, отслеживая уровень температуры по показателям индикатора фена.

2

Далее, слегка поддев сенсорное стекло, вставляем тонкую пластиковую карточку. Пластиковые игральные карты, как инструмент, идеально для этого подходят.

3

Не спеша продвигаем пластиковую карточку по всему периметру стекла, отклеивая двухстороннюю липкую ленту.

4

Сенсорное стекло поднимаем со стороны, противоположной кнопке Home.

5

Откручиваем четыре винта по углам дисплея.

6

7

8

9

По бокам дисплей тоже приклеен на двухстороннюю липкую ленту, которую необходимо срезать. Для этого подойдет металлическая линейка.

10

11

12

Дисплей помещаем на снятое ранее сенсорное стекло, поскольку их держат шлейфы, которые не стоит отрывать.

13

Теперь нам необходимо открутить 16 винтов металлической панели. Два из них длиннее, поэтому необходимо запомнить места их установки.

14

15

Снимаем панель.

16

Откручиваем три винта, крепящих металлический экран, под которым скрываются разъемы.

17

Под металлическим экраном скрыты все детали iPad Mini. Первым делом отключаем аккумулятор, чтобы исключить короткое замыкание компонентов, пока что находящихся под напряжением от аккумулятора.

18

Только сейчас можно удобно отключить шлейф дисплея и сенсорного стекла.

19

20

Корпус со всем содержимым откладываем в сторону.

21

Отпаиваем кнопку Home паяльником с тонким жалом.

22

23

Снимаем кнопку Home c нерабочего сенсорного стекла.

24

Пластиковое кольцо под кнопкой Home тоже нужно будет снять для дальнейшей установки на новое сенсорное стекло.

25

Отпаиваем шлейф сенсорного стекла от контроллера.

26

27

Шлейф нового сенсорного стекла позиционируем для припайки контроллера.

28

29

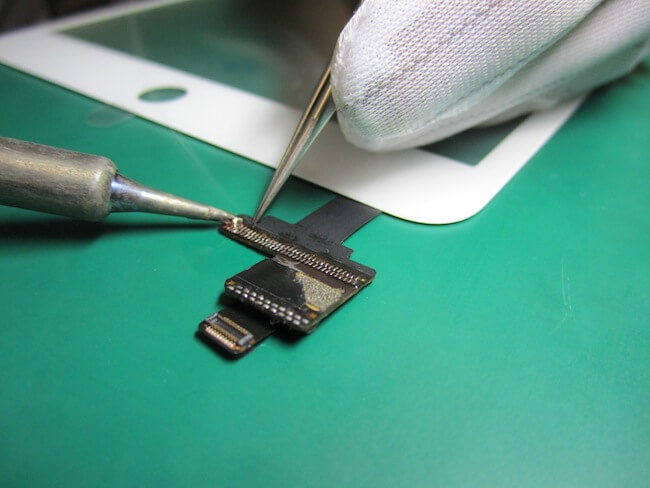

Припаиваем контроллер к шлейфу сенсорного стекла.

30

31

32

Пропаиваем каждую ножку отдельно и обязательно изолируем контакты.

33

35

36

Теперь нам нужно проверить сенсор. На выключенный iPad подключаем дисплей и сенсорное стекло и только после этого (!) подключаем аккумулятор. Проверяем работоспособность сенсорного стекла.

34

К сенсорному стеклу на суперклей клеим колечко и кнопку Home. Далее припаиваем шлейф кнопки Home к шлейфу сенсорного стекла. Обязательно проверяем работоспособность кнопки Home и Power.

37

38

39

40

41

42

43

44

45

46

47

48

49

50

По периметру сенсорного стекла наносим двухстороннюю липкую ленту фирмы 3M.

51

52

Теперь собираем iPad Mini в обратной последовательности. Перед окончательной наклейкой сенсорного стекла сжатым воздухом убираем пыль с поверхностей стекла и дисплея.

53

Новое сенсорное стекло установлено, и владелец iPad Mini продолжит им пользоваться, теперь уже более аккуратно.

Статья подготовлена по материалам сервисного центра MacFix.ru.
