Все, что вам нужно знать о Thunderbolt

18

Что такое Thunderbolt

Технология Thunderbolt — совместная, можно сказать, разработка Apple и Intel — стала распространяться вместе с последним поколением MacBook. Вы наверняка знаете, что Apple не спешит включать сырые технологии в свою технику, но Thunderbolt нельзя назвать таковой. Чем же привлекла эта технология сверхскоростной передачи данных Apple? В этой статье вы найдете все, что вам нужно знать о последнем стандарте в области передачи данных.

1. Что такое Thunderbolt?

2. Есть ли разница между Thunderbolt и Light Peak?

3. Как Thunderbolt задействует PCI Express?

4. Насколько быстро работает Thunderbolt?

5. Чем Thunderbolt лучше FireWire, USB, eSATA и других?

6. Выходит, Thunderbolt это что-то вроде старой технологии Apple Display Connector?

7. Какой тип физического соединения использует Thunderbolt?

8. Как же мне подключить свой дисплей, если нет разъема Mini DisplayPort?

9. Каковы видео- и аудиовозможности Thunderbolt?

10. Совместим ли Thunderbolt с USB и FireWire?

11. Как насчет других типов соединений?

12. Можно ли подключить несколько устройств к одному порту Thunderbolt?

13. Влияет ли подключение множества устройств на производительность, как в случае с USB 2.0?

14. Как подключение устройства без Thunderbolt влияет на производительность?

15. Получат ли Thunderbolt все Mac?

16. Заменит ли Thunderbolt FireWire и USB на Mac?

17. Получат ли iOS-устройства Thunderbolt?

18. Какие устройства, подключаемые к Thunderbolt, доступны на сегодняшний день?

 Что такое Thunderbolt?


Thunderbolt (старое название Light Peak) — это достаточно новая технология периферийного подключения, разработанная Intel совместно с Apple, которая позволяет передавать данные, видео, аудио и электроэнергию через один порт. Построенная на архитектурах PCI Express и DisplayPort, Thunderbolt позволяет передавать данные на высокой скорости, взаимодействуя с внешними периферийными устройствами вроде жестких дисков, RAID-массивов, устройств для съемки видео, сетевыми интерфейсами и другой техникой. Порт позволяет передавать видео высокого разрешения с помощью протокола DisplayPort. Каждый порт Thunderbolt обеспечивает подключаемую технику общей мощностью до 10 Вт.

Есть ли разница между Thunderbolt и Light Peak?


Light Peak это просто кодовое название Thunderbolt, полученное от Intel, когда технология была еще в стадии разработки — такие названия даются любым технологиям. Единственное, что стоит отметить, это то, что Thunderbolt подразумевает оптическую и электрическую передачу данных, но Apple использует только электрическую схему. Intel ожидает, что большинство производителей будет использовать электрическую схему из-за низкой стоимости и возможности передачи питания. Оптические версии, скорее всего, будут нужны в случаях, где будут использоваться кабели длиной более трех метров.

Как Thunderbolt задействует PCI Express?


PCI Express это высокоскоростная архитектура, которая используется для связи различных компонентов внутри Mac, например, процессора, графической карты и накопителя. Как нетрудно догадаться, PCI Express позволяет этим компонентам обмениваться данными между собой достаточно быстро. Из-за того, что Thunderbolt задействует PCI Express в качестве шины для прямого соединения, технология впечатляет своей скоростью.

Насколько быстро работает Thunderbolt?


В теории — очень быстро. Канал Thunderbolt обеспечивает скорость передачи данных 10 Гб/с, и каждый порт может включать два канала. Thunderbolt также двунаправленный, то есть может принимать и передавать данные одновременно. Даже на практике скорость достигает 8 Гб/с, что гораздо быстрее, чем у FireWire 800 и USB 3.0. Не говоря уж о eSATA-соединении на многих персональных компьютерах под Windows.

Конечно, как и с любым другим высокоскоростным интерфейсом, производительность каждого подключенного устройства будет ниже из-за ограничений в самом устройстве. К примеру, многие SATA-накопители имеют пиковую скорость работы 3 Гб/с, и даже SATA 3.0 — в теории ограничены 6 Гб/с. Даже устройства-посредники могут «съедать» достаточно серьезный кусок скорости.

Схема передачи данных по Thunderbolt

Чем Thunderbolt лучше FireWire, USB, eSATA и других?


Самым большим преимуществом является, конечно, вышеупомянутая производительность. Но еще большим подкупающим пунктом можно назвать то, что Thunderbolt поддерживает передачу данных, видео, аудио и питания всего через один порт — и соответственно через один кабель — ко многим периферийным устройствам. Как минимум, вы сможете подключить достаточно устройств и адаптеров с Thunderbolt.

Выходит, Thunderbolt это что-то вроде старой технологии Apple Display Connector?


Не совсем, хотя идея и аналогична Apple Display Connector (ADC). Хотя Thunderbolt поддерживает передачу видео, аудио, данных и питания — тем самым уменьшая количество кабелей, торчащих из компьютера — он не обеспечивает должную мощность для подключения большого дисплея. (ADC выдает 100 Вт мощности на передачу питания, видео, аудио и USB-сигналов). С другой стороны, ADC-соединение требует специализированных — и дорогих — видеокарт, в то время как Thunderbolt использует стандартный Mini DisplayPort.

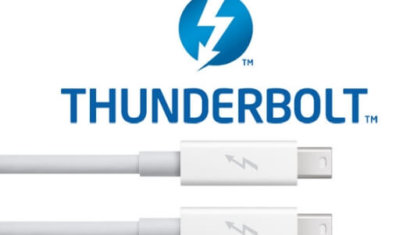

Коннектор Thunderbolt

Какой тип физического соединения использует Thunderbolt?


Достаточно удобный — на всех последних Mac Thunderbolt использует порт Mini DisplayPort, а на новейших моделях MacBook — отдельный порт Thunderbolt, Mini DisplayPort же исключен из доступных.

Как же мне подключить свой дисплей, если нет разъема Mini DisplayPort?


Поскольку Thunderbolt обрабатывает как данные, так и видео DisplayPort, вы можете подключить свой дисплей с Mini DisplayPort — или другой дисплей с адаптером Mini DisplayPort — к порту Thunderbolt, либо последовательно соединить его с другими устройствами Thunderbolt, как написано ниже.

Каковы видео- и аудиовозможности Thunderbolt?


Помните, что каждый порт Thunderbolt включает как DisplayPort, так и соединение PCI Express. Это означает, что Thunderbolt может обрабатывать те же самые типы видео и аудио — с разрешением 1080p и 8 каналами аудио — что и DisplayPort. Когда дело доходит до видео, самым большим ограничением становится графическая карта. К примеру, новые MacBook поддерживают внешний дисплей с разрешением 2560 на 1600 пикселей и миллионами цветов в дополнение ко встроенному дисплею или в режиме отображения двух дисплеев. На стационарном Mac Thunderbolt-порт поддерживает два дисплея с высоким разрешением. Вы можете напрямую подключить дисплей с Mini DisplayPort или с адаптером DisplayPort, HDMI, DVI или VGA.

Совместим ли Thunderbolt с USB и FireWire?


Адаптеры уже доступны, поэтому вы сможете подключать устройства с USB, FireWire 400 и FireWire 800 к порту Thunderbolt. Новый порт не сделает устройства быстрее, но и не ограничит их в скорости. FireWire 800, к примеру, не сможет передавать данные быстрее, чем на скорости 800 Мб/с.

Как насчет других типов соединений?


Как отмечалось выше, Thunderbolt может передавать данные, видео, аудио, сетевые данные и питание, поэтому без адаптеров тут не обойтись. К примеру, адаптеры под аудио и Gigabit Ethernet уже имеются в наличии.

Можно ли подключить несколько устройств к одному порту Thunderbolt?


Вы можете подключить до шести устройств к каждому из портов Thunderbolt, связав их цепью, то есть с помощью последовательного подключения. Конечно, отсюда следует, что каждое устройство в цепи должно иметь два порта Thunderbolt (или два других типа дата-портов с адаптером Thunderbolt).

Влияет ли подключение множества устройств на производительность, как в случае с USB 2.0?


В отличие от USB 2.0, где соединение с невысокоскоростным устройством или USB 1.0 может снизить производительность всей шины USB, Thunderbolt специально построен таким образом, чтобы работать со многими устройствами без ущерба для самого канала. Конечно, эти устройства будут разделять общую пропускную способность канала Thunderbolt, что может ограничить производительность отдельного устройства, если будет передавать большой поток данных, но в то же время производительность канала Thunderbolt самого по себе не будет страдать.

Как подключение устройства без Thunderbolt влияет на производительность?


Зависит от многого. Если вы будете подключать эти устройства в конец вашей цепочки Thunderbolt, они могут снизить производительность более быстрой техники, которая получает данные с компьютера. Если вы подключаете устройство без порта Thunderbolt в середину кольцевой цепочки, все зависит от того, как именно вы его подключаете.

К примеру, если вы используете два адаптера FireWire-Thunderbolt, чтобы подключить жесткий диск с FireWire в середину кольцевой цепочки Thunderbolt, производительность остальной части цепочки, которая передает данные на компьютер будет ограничена шиной FireWire, которая чисто физически не может передавать данные быстрее, чем Thunderbolt.

Если же не будет адаптера, позволяющего обойти это ограничение (или создать T-образное ответвление), последним устройством в цепочке должен быть дисплей.

Получат ли Thunderbolt все Mac?


Apple не комментирует будущую продукцию, но о том, что Thunderbolt уделяется должное внимание говорит то, что этот стандарт включен в нынешнюю линейку MacBook Pro — причем даже в модель начального уровня. Компания надеется на широкое принятие технологии Thunderbolt. Куда более интересным вопросом является…

Заменит ли Thunderbolt FireWire и USB на Mac?


Вполне возможно, но в любом случае, это займет некоторое время. Thunderbolt еще не так окрепла и в «новом» состоянии будет до тех пор, пока не станет  таким же привычным явлением, как USB и FireWire.

Тем не менее, мы все помним оригинальные iMac, когда Apple отказалась от ADB-коннекторов в пользу USB — еще задолго до того, как USB-периферия стала обыденным и недорогим явлением. В любом случае, идея единого порта и коннектора привлекала Джобса и привлекает Apple. Достаточно взглянуть на порт, которым снабжены iPhone, iPad и iPod touch.

Получат ли iOS-устройства Thunderbolt?


Как отмечалось выше, Thunderbolt построена на PCI Express, архитектуре, которая лежит в основе Mac и многих персональных компьютеров. Но iOS-устройства не задействуют PCI Express, поэтому достаточно сложно будет включить порт Thunderbolt в iPhone. Плюс 30-контактный порт на iOS-устройствах имеет достаточно много возможностей. Скорее всего, Apple будет продавать опциональные кабели, связывающие Thunderbolt и док-коннектор для зарядки и синхронизации.

Какие устройства, подключаемые к Thunderbolt, доступны на сегодняшний день?


Бум Thunderbolt-подключаемых устройств пришелся разве что на CES 2012. Elgato представила SSD-накопитель стоимостью 349,95 фунта за 120-гигабайтовую версию и 569,95 фунта за модель с объемом памяти 240 ГБ. Еще один интересный вариант — внешняя видеокарта от MSI — GUS II. Внешнее устройство имеет интерфейс Thunderbolt и внутренний слот PCIe. Еще одним аксессуаром с поддержкой Thunderbolt стала конструкция Thunderbolt Express Dock от Belkin, она позволяет пользователям подключать несколько устройств с USB к одной док-станции. Ожидается, что на рынке продукт появится в сентябре 2012 года, и стоить будет 299 долларов.

Еще в феврале в продажу поступило хранилище LaCie 2big Thunderbolt. Новинка доступна в версиях на 4 ТБ (стоимость 650 долларов) и 6 ТБ (стоимость 800 долларов). LaCie 2big обеспечивает скорость передачи данных до 327 Мб/сек, предлагает быструю замену накопителей, позволяет создавать RAID-массивы и, конечно же, создавать между собой цепь через порты Thunderbolt.

Для сравнения скажем, что LaCie 2big предлагает в три раза выше скорость передачи данных по сравнению с FireWire 800 и в связке способны обеспечить скорость передачи до 676 Мб/сек.

И в качестве примера цепочки, которую позволяет составить канал Thunderbolt — MyBook Thunderbolt Duo — 24 терабайта в одной цепи накопителей.

IDF уже в этом году должна начать продажу специальных доков, упрощающих соединение различных устройств с различными типами передачи данных.

Док для порта Thunderbolt

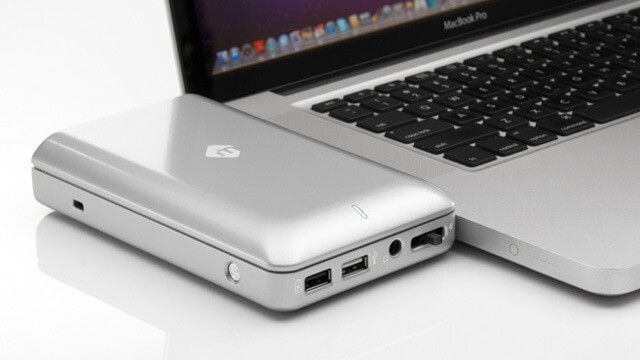

Док Mlogic Mdock

Источник: macworld.com
