Не загружается iPad и зависает на «яблоке». Как исправить

Если iPad «умер» и не включается или не загружается дальше экрана с «яблоком», это, безусловно, тревожный звоночек. Продвинутые пользователи пытаются решить проблему самостоятельно с помощью перепрошивки устройства. Кому-то даже это удается, но минута славы слишком коротка — iPad снова переходит в режим восстановления или DFU. А в iTunes показывается ошибка 4013 или (чуть реже) ошибка 9. Зачастую своими руками эту проблему не решить: здесь необходимо аппаратное вмешательство и серьезный ремонт.

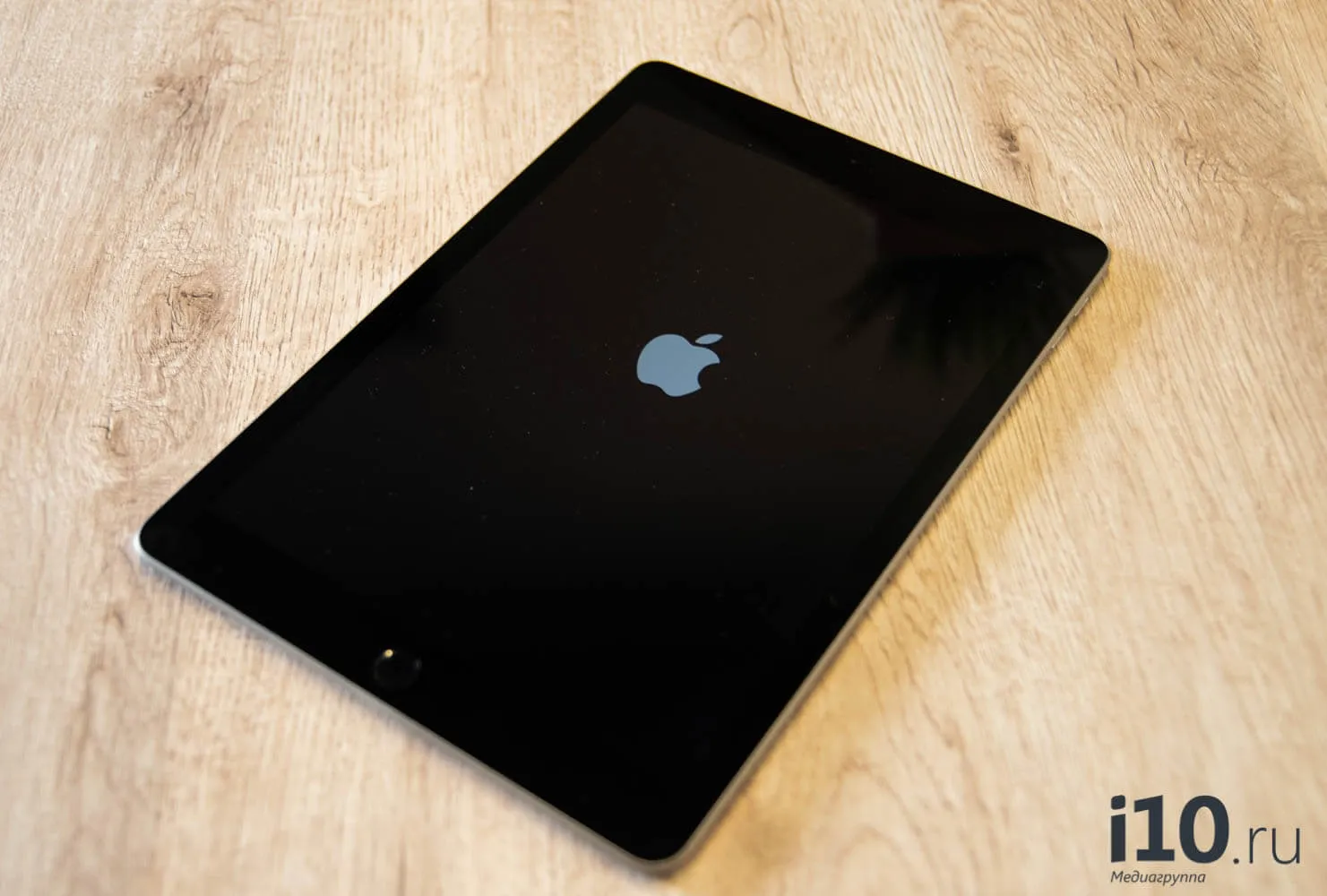

Не загружается iPad и зависает на «яблоке». Как исправить. iPad завис на таком экране? Не спешите паниковать. Фото.

iPad завис на таком экране? Не спешите паниковать

Почему iPad не загружается

Как правило, это сопровождается следующими ошибками:

Не удалось восстановить iPad [имя устройства]. Произошла неизвестная ошибка (9).

Не удалось восстановить iPad [имя устройства]. Произошла неизвестная ошибка (4013).

Это одни из симптомов того, что у iPad вышла из строя флэш-память NAND. Также об этой поломке свидетельствуют следующие признаки:

  • iPad «умер» и не включается;
  • Было произведено программное вмешательство (например, Jailbreak);
  • iPad висит «в яблоке» и не может загрузиться.

Как раз с такими симптомами пациент в виде iPad 9.7 2018 года поступил в СЦ Apple Pro. В этом случае выход только один — замена флэш-памяти NAND на iPad.

Как меняют флэш-память на iPad

Чтобы получить доступ к модулю памяти NAND, необходимо практически полностью разобрать устройство. В частности, отделить материнскую плату от корпуса.

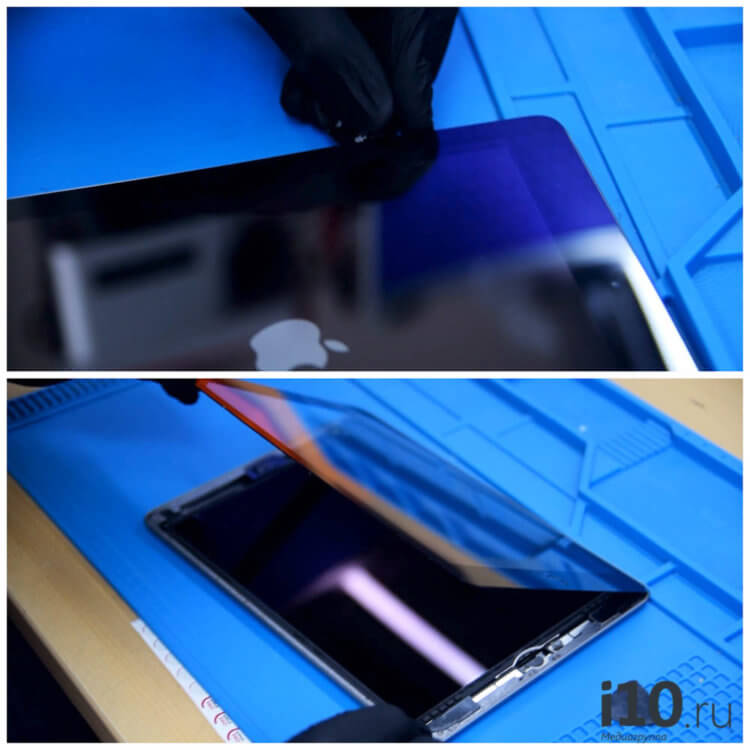

Как меняют флэш-память на iPad. Демонтаж тачскрина. Фото.

Демонтаж тачскрина

Как меняют флэш-память на iPad. Снимаем тачскрин. Фото.

Снимаем тачскрин

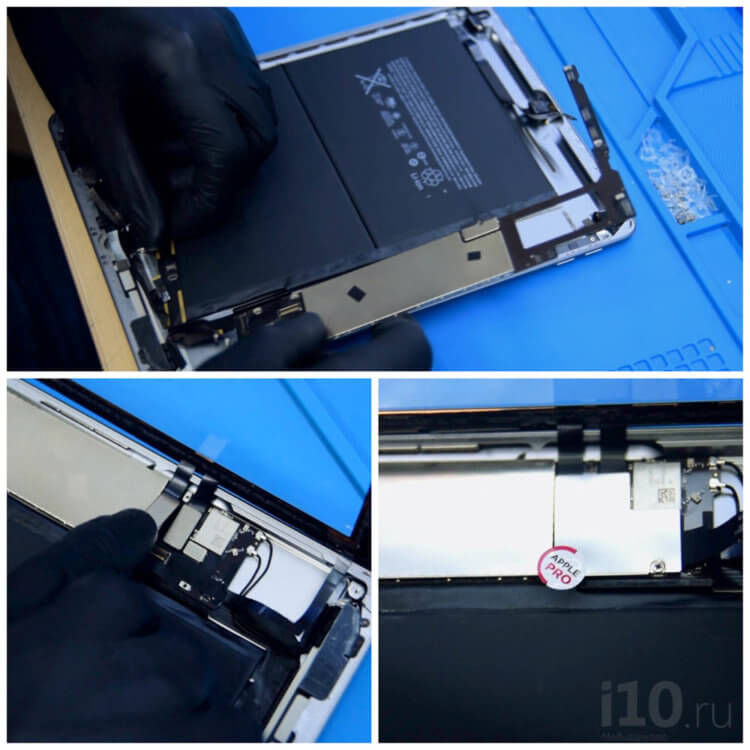

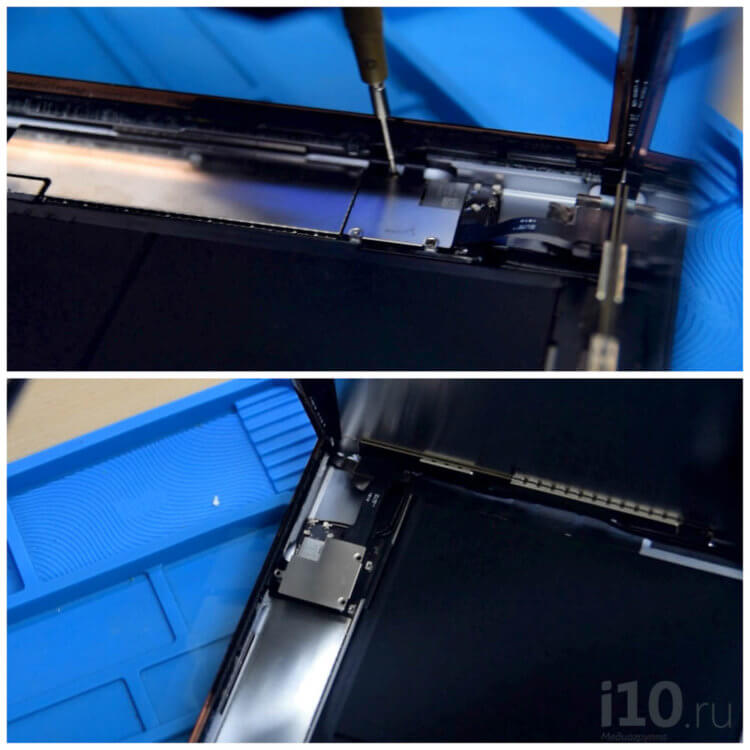

Как меняют флэш-память на iPad. Демонтаж материнской платы iPad. Фото.

Демонтаж материнской платы iPad

Как только материнская плата извлечена, неисправную микросхему демонтируют, соблюдая строгие температурные режимы. Важно не допустить перегрева компонентов, для чего используется специальное оборудование и подогревы.

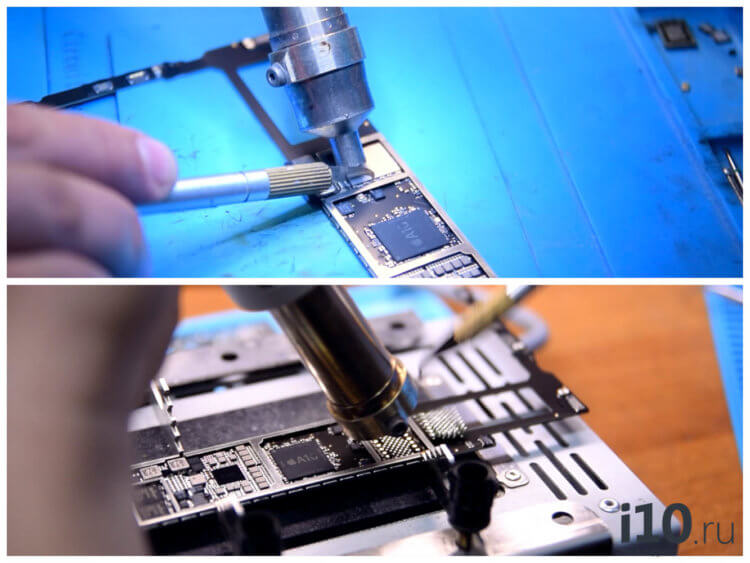

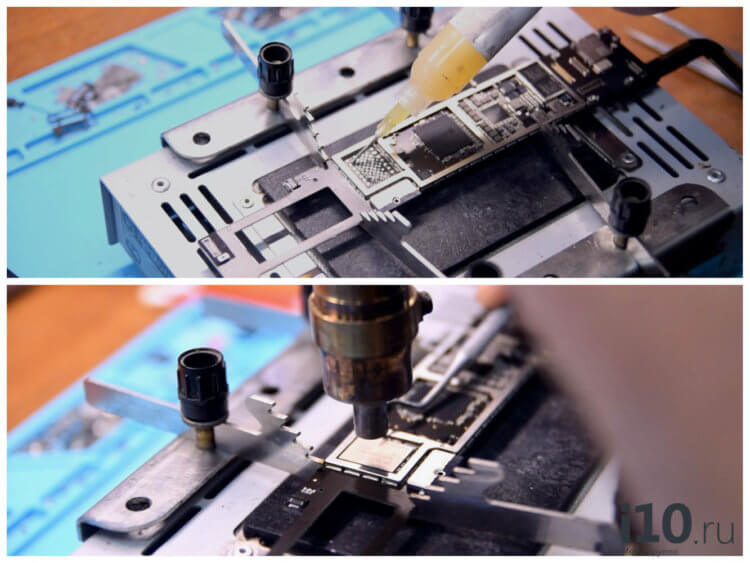

Как меняют флэш-память на iPad. Старый модуль памяти «выпаивается» со своего места на материнской плате. Фото.

Старый модуль памяти «выпаивается» со своего места на материнской плате

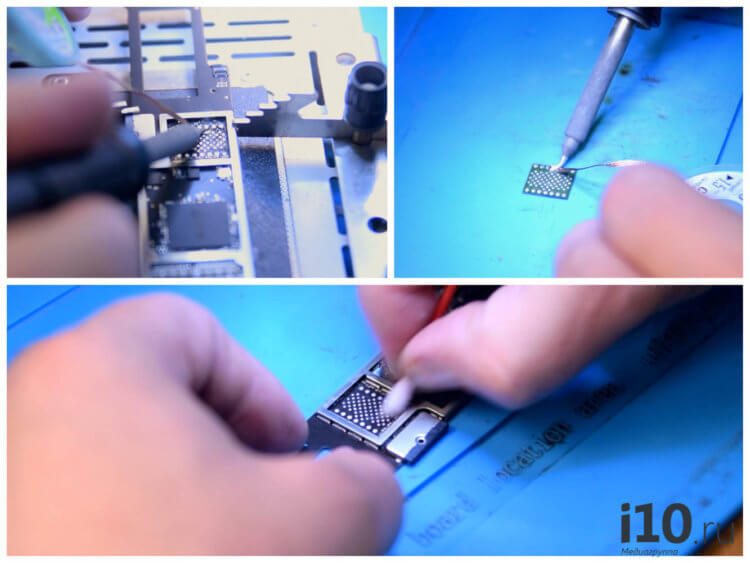

Как меняют флэш-память на iPad. Подготовка контактов для установки новой микросхемы. Фото.

Подготовка контактов для установки новой микросхемы

Затем старый модуль памяти размешается в программаторе. Специалист проверяет, можно ли считать с него информацию, чтобы перенести ее на новую микросхему. Если модуль памяти полностью неисправен, с него нельзя считать техническую информацию, к которой относится серийный номер устройства и другие данные.

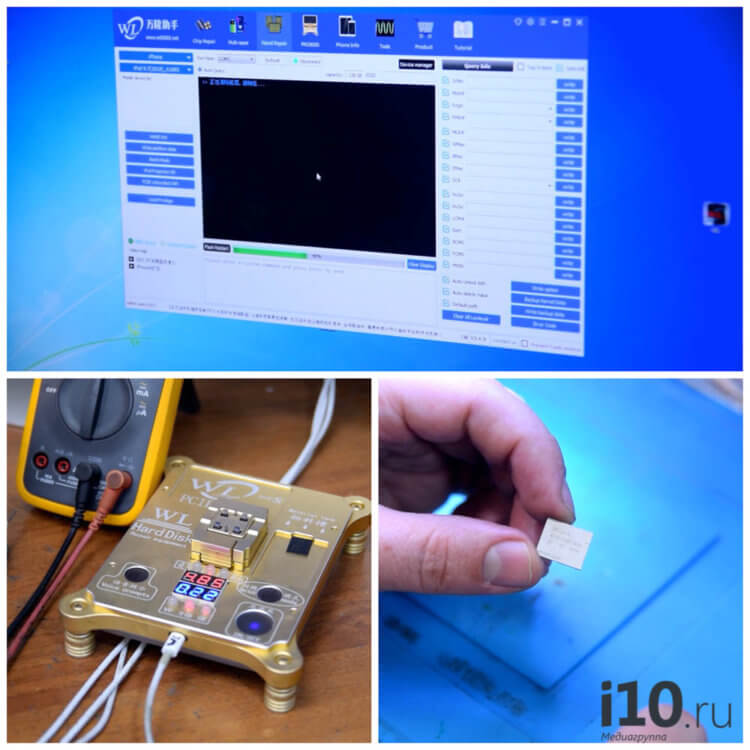

Как меняют флэш-память на iPad. Считывание информации с модуля флэш-памяти NAND на программаторе. Фото.

Считывание информации с модуля флэш-памяти NAND на программаторе

Перед установкой новой микросхемы можно выбрать — увеличить память на iPad или нет. Можно как просто заменить модуль памяти на новый, так и поставить микросхему с большей емкостью. Мы не так давно рассказывали, как это делается.

Информация была извлечена, и теперь можно записать ее на новый модуль памяти. Для этого используется профессиональное оборудование. Без переноса технической информации iPad не будет работать с новой микросхемой. Новый модуль памяти проверяют на программаторе, затем подготавливают к установке (восстанавливают BGA шары) и размещают на плате.

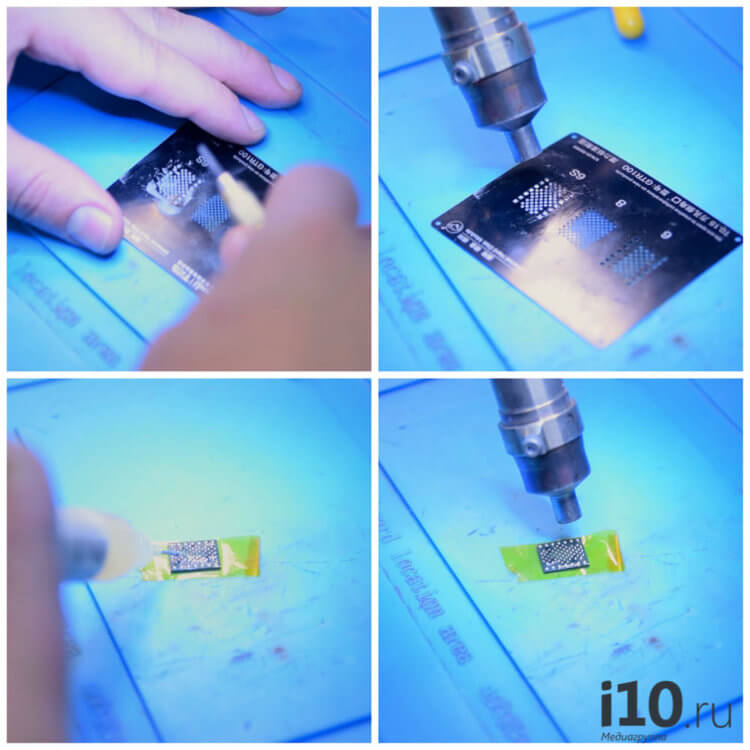

Как меняют флэш-память на iPad. Восстанавливаем BGA-шары. Фото.

Восстанавливаем BGA-шары

Как меняют флэш-память на iPad. Монтаж исправного модуля памяти. Фото.

Монтаж исправного модуля памяти

Перед сборкой инженер обязательно проверяет энергопотребление платы и ее старт без периферии, а также подключает плату (да-да, только плату!) к компьютеру для проверки режима DFU. Устройство прошивается, что позволяет еще раз выявить ошибки памяти при их наличии.

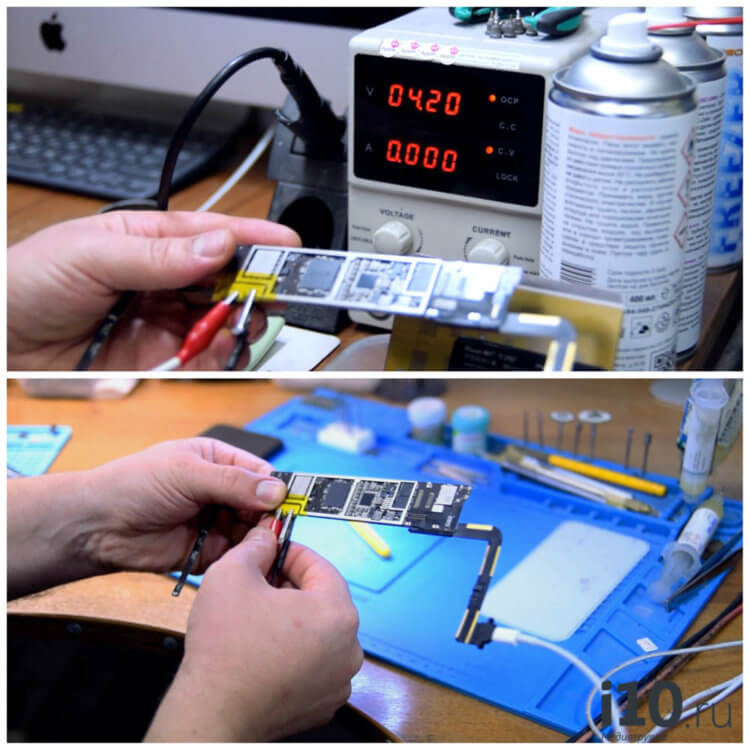

Как меняют флэш-память на iPad. Плата стартует с нормальным энергопотреблением. Фото.

Плата стартует с нормальным энергопотреблением

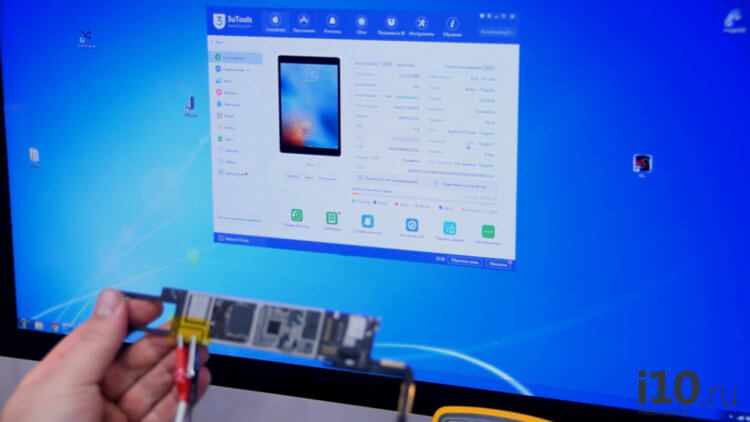

Как меняют флэш-память на iPad. Дополнительная диагностика после замены флэш-памяти. Фото.

Дополнительная диагностика после замены флэш-памяти

Только после этого материнская плата монтируется на место, и можно приступать к обратной сборке. Устанавливается экран, подключаются все шлейфы и аккумулятор.

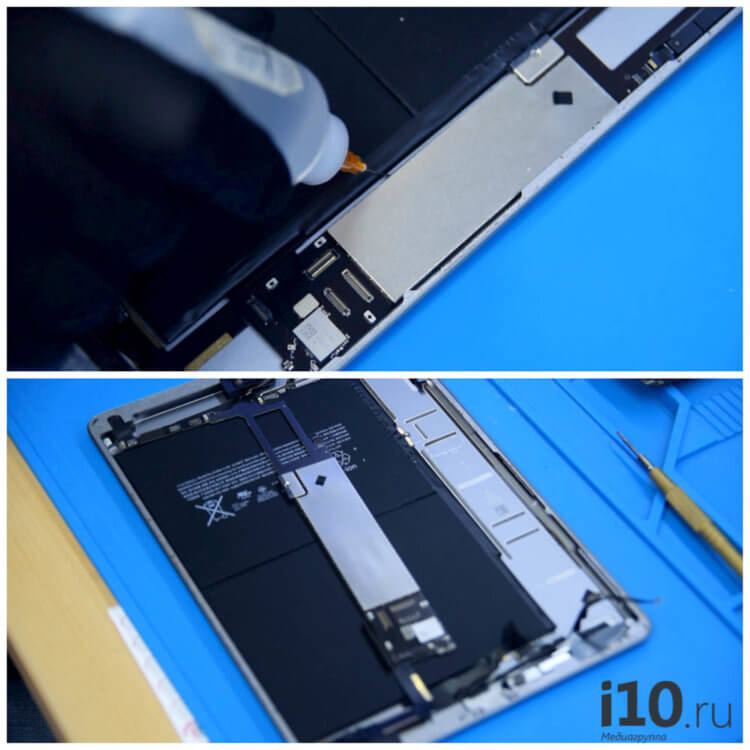

Как меняют флэш-память на iPad. Осуществляется сборка в обратном порядке. Фото.

Осуществляется сборка в обратном порядке

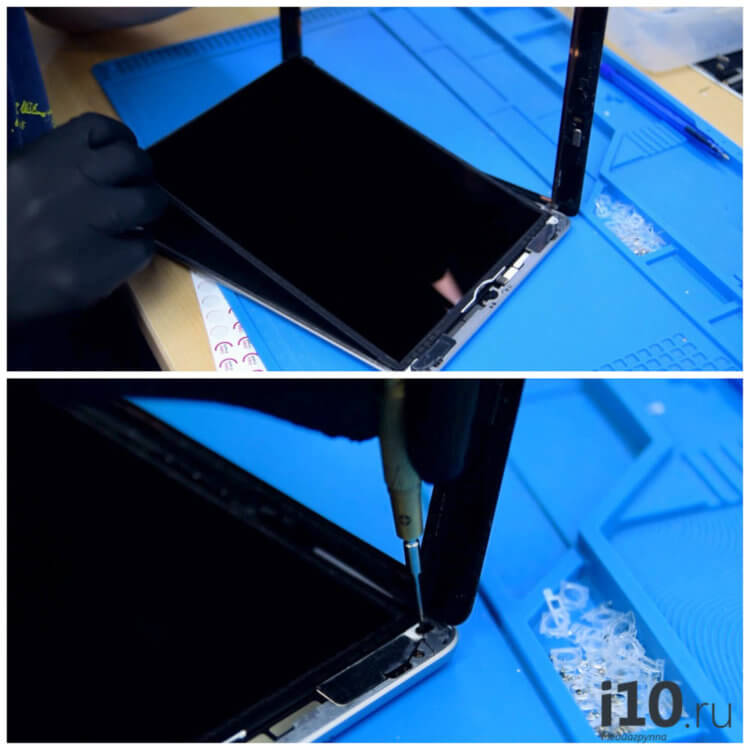

Как меняют флэш-память на iPad. Установка тачскрина. Фото.

Установка тачскрина

Как меняют флэш-память на iPad. iPad загрузился и снова в строю! Фото.

iPad загрузился и снова в строю!

Где заменить флэш-память NAND?

Замена флэш-памяти NAND позволяет избавиться от ошибок при прошивке, которые возникают в режиме восстановления или DFU — 9, 14, 4013 и 4014. Кроме того, в рамках данного ремонта при желании можно увеличить память как на iPad (в том числе если проводится ремонт iPad Pro 9.7), так и на iPhone. Классный сервис Apple Pro осуществляет любые виды ремонта техники Apple, в том числе замену флэш-памяти iPhone и iPad, а также ее увеличение. Ну и не забывайте про скидку 10% для всех читателей AppleInsider.ru!
