Посмотрели, как меняют стекло на iPhone: почти хирургическая операция!

24

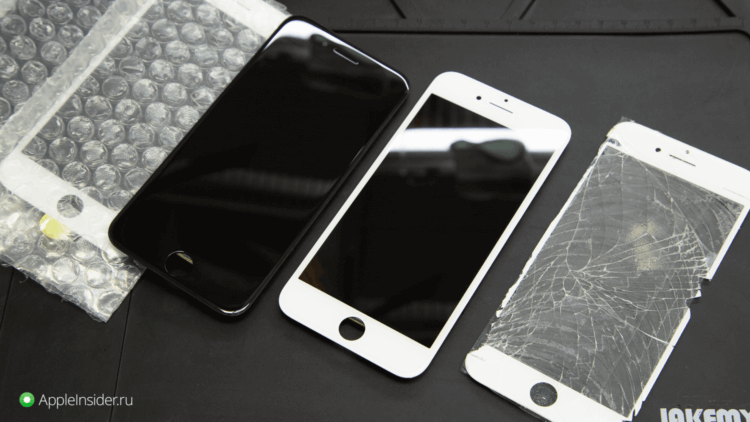

С какой проблемой владельцы iPhone чаще всего обращаются в сервисные центры? Правильно, с разбитым экраном. Даже на фронтальной панели iPhone X могут пойти трещины от первого же удара на твердую поверхность, не говоря уже про iPhone 7 или iPhone 7 Plus, где установлены менее прочные стекла. Замена дисплейного модуля, как правило, стоит недешево, но есть способ избежать дорогостоящего ремонта.

Каким образом? Зачастую после падения iPhone и образования трещин достаточно заменить только стекло, которое защищает экран. Но как это сделать, если дисплей современных моделей iPhone представляет собой единую конструкцию из матрицы, сенсора, подсветки и стекла, которое защищает остальные компоненты модуля? Конечно, в домашних условиях сделать такое просто невозможно — необходимо специальное оборудование, а сама процедура даже в сервисных центрах занимает несколько часов.

Почему может треснуть стекло?

Причин на самом деле много — от банального падения на пол до перепадов температур и случайного физического воздействия (когда на iPhone случайно сели или уронили что-то тяжелое). Определить, повредилось ли только стекло или сам дисплейный модуль, может только квалифицированный инженер. Если же матрица, сенсорный слой и другие элементы остались в рабочем состоянии, возможна замена одного защитного стекла. Мы попросили инженеров сервисного центра Apple Pro рассказать тонкости этого процесса.

Как заменить стекло на iPhone

Очевидно, чтобы произвести замену стекла iPhone, его сначала нужно отсоединить от дисплейного модуля. Поскольку конструкция единая, руками это не сделать, так что в арсеналах сервисных центров есть специальные устройства для «расслаивания» дисплейного модуля. Такие приборы должны отклеить стекло от модуля и при этом не повредить поляризационную пленку и сам модуль. Последний прогревается до такой степени, чтобы можно было легко срезать клей.

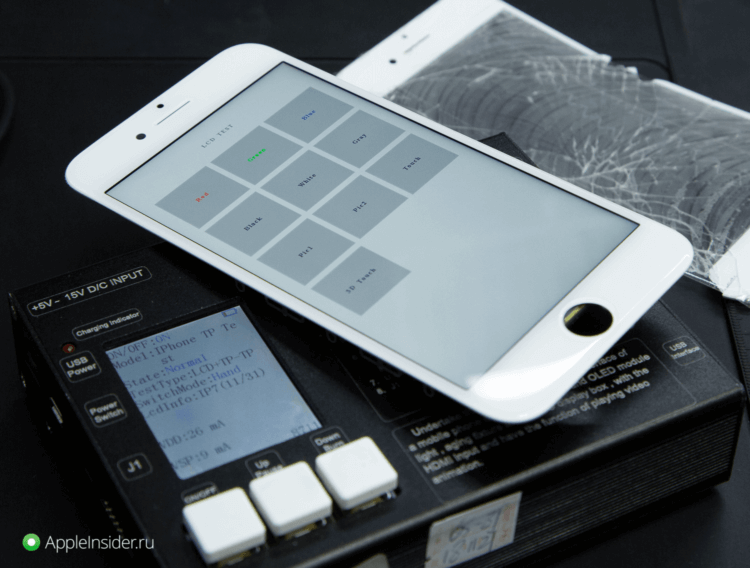

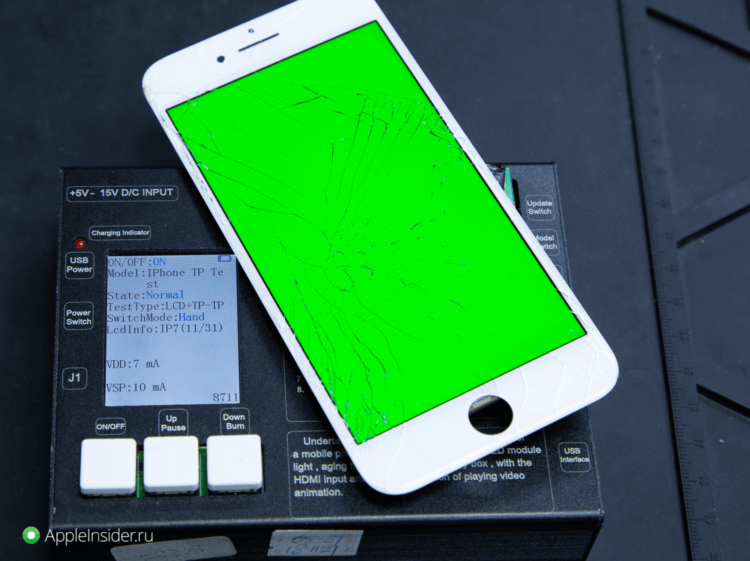

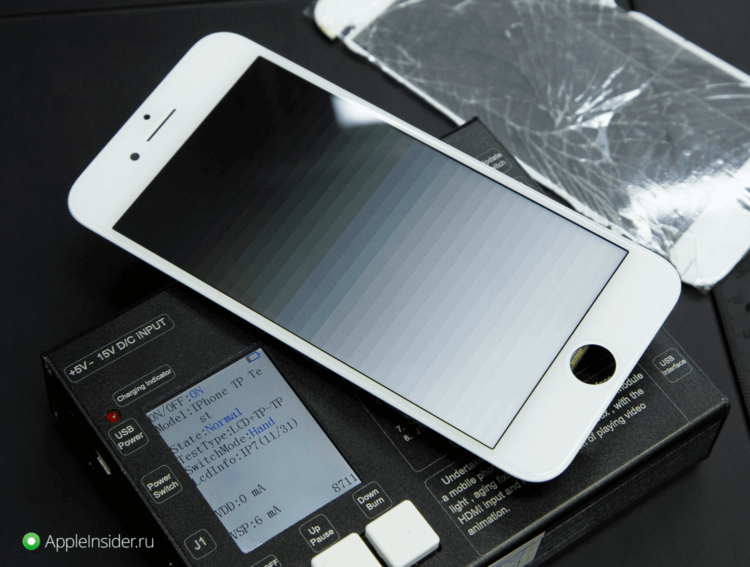

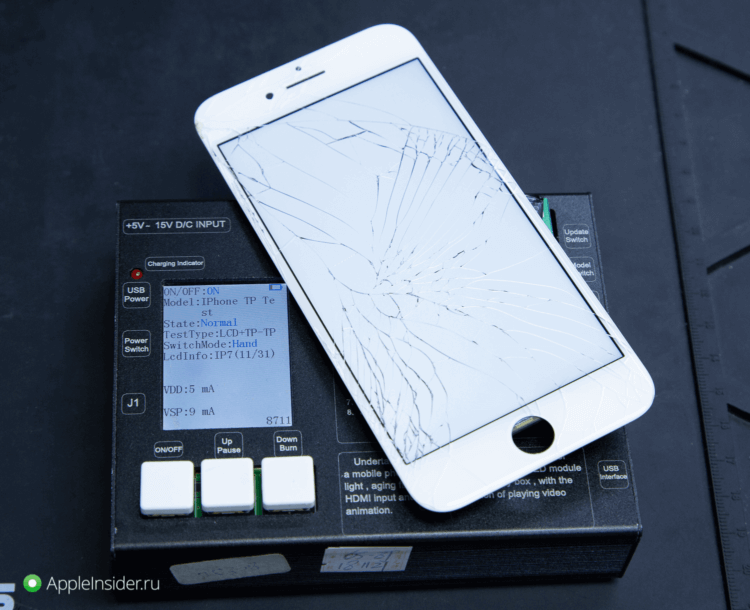

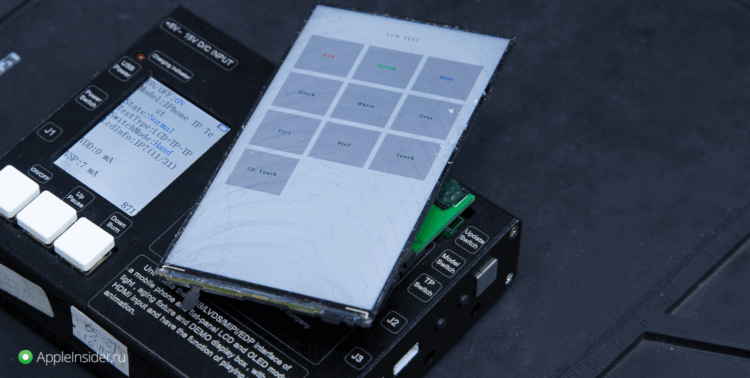

Чтобы убедиться в работоспособности дисплейного модуля, инженер производит необходимые проверки, которые выявляют дефекты. Например, после падения на нем может не быть видимых повреждений, а по факту модуль окажется неисправен.

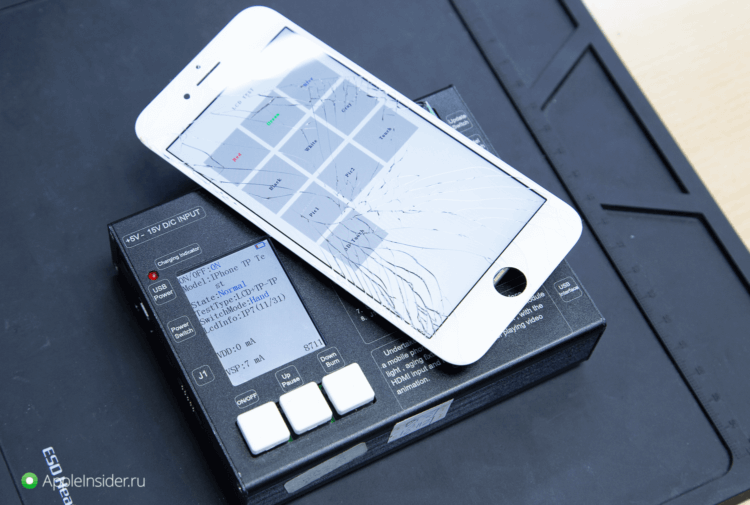

Тачскрин тоже тестируется.

После снятия стекла инженер очищает поверхность дисплея и готовится к установке нового стекла. Для этого используется технология OCA: она требует дорогостоящего оборудования. Главные ее плюсы —  отсутствие жидкого клея, равномерность клеевого слоя, плюс нет необходимости снимать подсветку дисплея перед наклеиванием стекла. Технология с хирургической точностью восстанавливает дисплей, особенно IPS, который установлен в iPhone 7/iPhone 7 Plus и других. На дисплейный модуль приклеивается OCA-пленка, для чего инженер использует ламинатор.

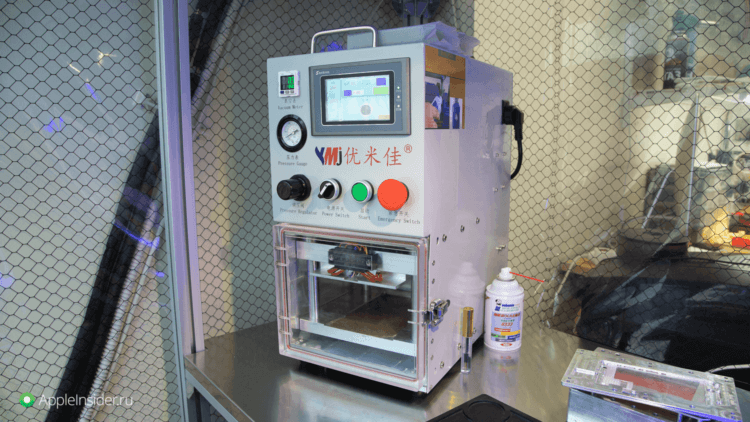

На финальной стадии снимается защита с OCA-пленки, сверху устанавливается новое стекло и… модуль отправляется в автоклав. Это устройства, которые приклеивают стекло к дисплейному модулю под давлением именно с помощью ОСА-пленки. Перед тем как положить модуль в устройство, инженер устанавливает температуру и время. Температура устанавливается в диапазоне от 40 °С до 60 °С, в зависимости от модели дисплейного модуля. Чтобы процесс замены стекла был нагляднее, подготовили небольшое видео:

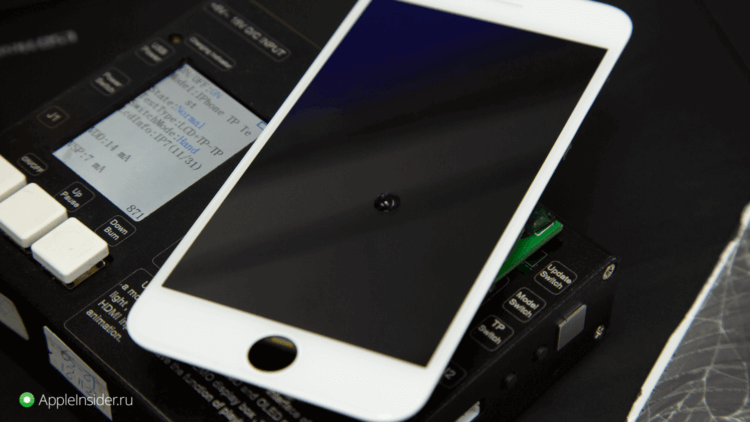

Как только стекло и модуль снова стали единой конструкцией, инженер производит ее проверку, затем устанавливает в iPhone, подключает шлейфы, аккумулятор, делает проклейку для восстановления пыле и влагозащиты и еще раз проверяет работоспособность модуля.

Также проверяется олеофобное покрытие.

Мы убедились в том, что процедура замены стекла на iPhone 7 — довольно сложная задача, и доверять ее сомнительным мастерам не стоит, не говоря уже о самостоятельном ремонте, который просто невозможен. В сервисном центре Apple Pro дают гарантию на замену стекла iPhone, и можно быть уверенными в том, что в арсенале инженеров есть все необходимое оборудование (вы сами его увидели). К тому же замена стекла стоит гораздо дешевле, чем менять весь дисплейный модуль — 2 900 рублей на iPhone 7 и 3 900 рублей на iPhone 7 Plus (плюс не забывайте о скидке 10 % для читателей AppleInsider.ru).
