Компьютеры Apple от альфы до омеги. Часть 10. Macintosh SE и Macinosh II

Сегодняшнюю статью нашего исторического цикла мы посвящаем сразу двум моделям. Объединить их в один материал мы решили по простой причине: оба эти компьютера вышли в свет в один и тот же год. В частности, речь идет о моделях Macintosh II и Macintosh SE, которые поступили в продажу в 1987 году и явили собой самый значительный прорыв в истории развития компьютеров линейки Mac.

В самом начале Macintosh представлял собой замкнутую систему, встроенную в один корпус и не предлагавшую возможностей для модернизации аппаратного обеспечения. Первые две модели не позволяли расширять оперативную память и не имели скоростной шины для жесткого диска. Тем не менее, многие пользователи Macintosh 128K в то время все же научились увеличивать объем RAM до 152 КБ.

Кроме того, было много различных кустарных умельцев, которые могли установить на компьютер еще больше оперативной памяти, а также внешние жесткие диски и более быстрые процессоры (частота таких процессоров могла достигать 12 МГц). Первый официальный жесткий диск Apple подключался через тот же медленный порт, что и дисковод.

Mac третьего поколения, получивший название Macintosh Plus, был похож на предыдущие версии Mac, но имел несколько внутренних и внешних отличий. Самым важным из них было отличие в оперативной памяти: Mac Plus поставлялся с 1 МБ RAM, и объем памяти можно было увеличить до 4 мегабайт. Это был первый Macintosh, который официально поддерживал возможность модернизации аппаратного обеспечения. Кроме того, Plus был первым «Маком», использовавшим шину SCSI для внешних соединений. Такой тип шины поддерживался жесткими дисками, сканнерами, кассетными приводами и другими внешними устройствами. К тому же этот тип интерфейса был намного быстрей, чем порт для дисковода.

Apple также отказалась от серийных портов DB-9 в пользу портов mini DIN-8, которые будут использоваться вплоть до появления в 1998 году стандарта USB, который впервые был доступен на модели iMac. Кроме того, с появлением Mac Plus стала доступна новая клавиатура с числовым блоком и клавишами со стрелками. Более ранние версии Mac такими благами похвастаться не могли. Клавиши со стрелками стали очень популярны среди пользователей, которые никак не могли привыкнуть к такому революционному устройству для ввода информации как мышь.

Macintosh SE

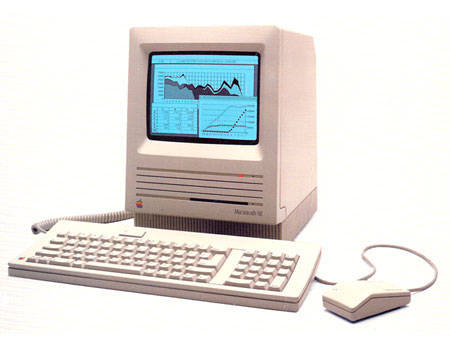

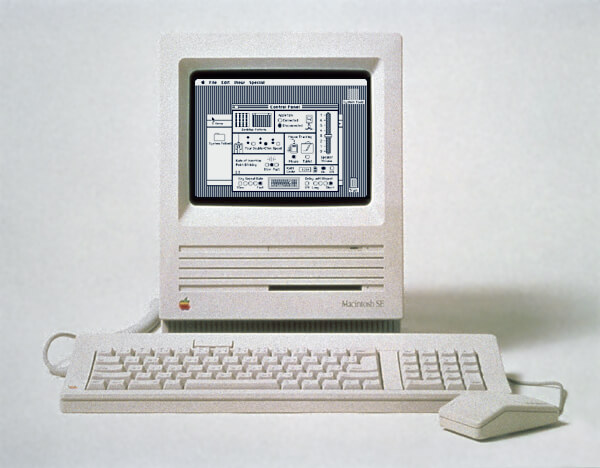

Представленный 2 марта 1987 года, компьютер Macintosh SE выглядит как первоначальная версия Mac, прошедшая через существенный визуальный редизайн. Так как компактный форм-фактор был одной из главных черт, которые должны были сохраняться в ходе развития линейки Macintosh, обычный пользователь вряд ли смог бы заметить много различий.

В практическом план самое существенное усовершенствование SE состояло в появлении второй внутренней секции под дисковод, в которую можно было устанавливать второй дисковод или (что в новинку для Apple) внешний жесткий диск SCSI. В то время это был достаточно жалкий 20-мегабайтный MiniScribe, однако спустя два года стали выпускаться более качественные жесткие диски SCSI, выбор в пользу которых сделало много пользователей.

Хотя практическую причину для этого просто невозможно представить, но на этот компьютер можно было устанавливать жесткий диск объемом до нескольких гигабайт. Настройка HD SC позволяла создавать до восьми логических разделов по 8 ГБ каждый. Конечно, для SE это был излишек, однако данное обстоятельство свидетельствовало о том, как далеко в будущее смотрели в то время инженеры Apple.

Шина SCSI была усовершенствована со времен запуска в продажу Mac Plus, а модель SE уже поддерживала шину с пропускной способностью до 5 МБ/сек: это существенное усовершенствование в сравнении с потолком в 2,1 МБ/сек у модели Plus. В ходе испытаний в реальных условиях с использованием 160-гигабайтного жесткого диска Quantum с буфером было установлено, что пропускная способность шины SE позволяет компьютеру считывать информацию с жесткого диска в 2-3 раза быстрей. Хотя по этому показателю SCSI компьютера Macintosh SE в два раза уступает шине USB 1.1, что очень медленно по сегодняшним стандартам, в сравнении с Plus это представляется очень впечатляющим.

На задней стороне корпуса компьютера присутствовало два порта ADB, которые поддерживали шину Apple Desktop Bus, впервые появившуюся в 1986 году на модели Apple IIGS. Хотя главным образом эти порты были предназначены для мыши и клавиатуры, в них также можно было подключать графические планшеты и некоторые типы медленных модемов. Порты ADB устанавливались на все компьютеры Mac до 1998 года, когда не был представлен iMac, оснащенный USB.

Однако самым революционным изменением во внутренней конфигурации стало появление расширительного слота. Это свидетельствовало о понимании Apple того, что концепция закрытого устройства, не предлагающего никаких возможностей апдейта, была слишком ограничительной для пользователей. Процессорный слот SE PDS оборудовать Macintosh SE функциями, которые Apple никогда не устанавливала на свои компьютеры. В их число входит возможность подключения внешних мониторов, карт DOS и высокоскоростных сетевых карт (в восьмидесятых годах Ethernet еще не был распространен среди персональных компьютеров).

Macintosh II

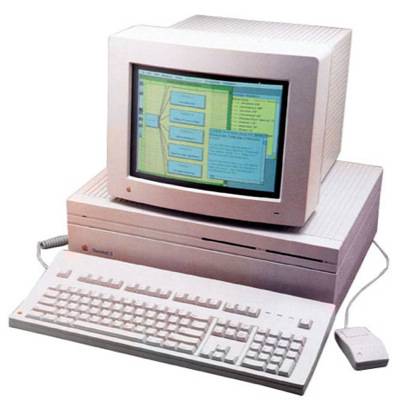

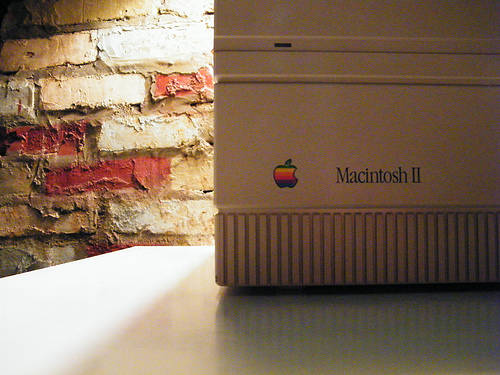

Если SE является лишь частичным обновлением Mac, то про Macintosh II можно сказать, что он изобрел «Мак» заново. Во-первых, у него не было встроенного монитора; во-вторых, он уже не был таким компактным и портативным, как предыдущие модели. Он выглядел как полноценная машина для бизнеса, но при этом имел более привлекательный вид, чем остальные модели, доступные в данном сегменте рынка.

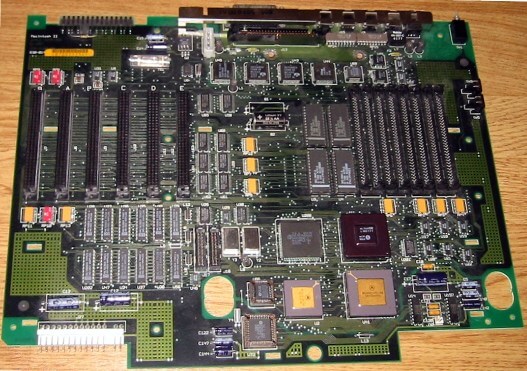

В случае с Mac II было решено пойти еще дальше, чем в свое время с SE и предложить пространство для двух внутренних дисководов и 5,25-дюймового жесткого диска. Кроме того, вместо проприетарного расширительного слота на этот раз Apple решила использовать новый стандарт NuBus и включить в Mac II шесть расширительных слотов.

Как было у первого поколения IBM PC и сегодняшнего Mac Pro, как минимум один слот должен поддерживать возможность подключения видеокарты. Однако, в отличие от большинства компьютеров того времени, к каждому слоту NuBus можно было подключить видеокарту. Кроме того, операционная система Mac OS давала пользователю возможность самому решать, к какому из слотов подключать видеокарту.

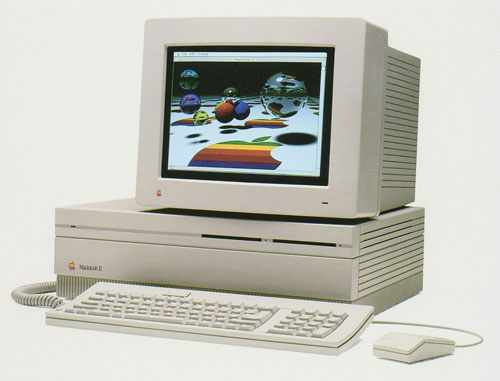

Однако самой главной особенностью Mac II было то, что он стал первым компьютером Macintosh, поддерживающим цветную графику. Благодаря использованию цветной карты Apple, Mac II мог отображать 8-битный цвет при разрешении 640 x 480 пикселе и поддерживать 256 цветов из палитры в 16 миллионов цветов. После выхода новых версий компьютер смог поддерживать работу с 16- и 24-битными видеокартами. Кстати, примерно в то же время IBM выпустила стандарт VGA, который поддерживал 256 цветов при 320 х 200 пикселей и 16 цветов при 640 x 480. В то время в плане графики Mac ушел далеко вперед от компьютеров на базе DOS.

Конечно, все это великолепие требовало намного больше ресурсов, чем было необходимо для работы предыдущих поколений Mac. Процессор 68000 с частотой 8 МГц, использовавшийся во всех предыдущих «Маках», уступил место 16-мегагерцовому 68020. Что касается оперативной памяти, то с 1 МБ в моделях Plus и SE она увеличилась до 2 БМ в Mac II. Хотя Mac II мог поддерживать использование до 128 МБ памяти, стандарты памяти в то время претерпели непредвиденные изменения, поэтому чтобы заставить Mac II работать на объеме памяти больше 8 МБ, было необходимо использовать специальные 4- и 16-мегабайтные модули PAL SIMM, которые в то время были очень дорогими.

Впоследствии, до момента выхода системы System 7 (1991 г.), Mac OS никогда не поддерживала использование более 8 мегабайт оперативной памяти. Кроме того, у Mac II возникали проблемы с «грязными» ROM, если владельцы компьютера желали использовать 32-битную обработку (часть System 7, которая использовала более 8 МБ RAM). В итоге с выходом System 7 и внесением нескольких изменений Mac II стал способен поддерживать до 68 мегабайт оперативной памяти.

Mac II был настоящей рабочей лошадью. Благодаря обновленному процессору и увеличенному объему оперативной памяти, он мог похвастаться в 2,4 раза большей производительностью, чем SE. Он с легкостью мог обрабатывать 8 МБ RAM, что вдвое больше, чем предыдущие модели Mac. А 8-битные цвета во время 64-цветных экранов EGA выглядели просто потрясающе.

Шина SCSI на Mac II в теории была способна работать в два раза быстрей, чем у SE, подбираясь по скорости к USB 1.1. Тем не менее, испытания показали, что в реальности у Mac II этот показатель лишь на 20% выше, чем у SE. Кроме того, выгодно отличает Mac II и новый жесткий диск, который пользуется всеми преимуществами шины SCSI.

Macintosh II и SE сегодня

Если вы хотите пользоваться этими компьютерами сегодня, они могут посодействовать вам в выполнении нескольких задач, однако вряд ли вы уже будете так впечатлены их производительностью. Например, SE на базе System 6 можно неплохо использовать для обработки текста, но при этом следует избегать шрифтов TrueType и ATM (Adobe Type Manager), поскольку это снизит скорость работы до невыносимо низкого уровня. Кроме того, если установить на компьютер карту Ethernet, то он спокойно сможет работать и в локальной сети.

Что касается Mac II, то, несмотря на более привлекательные его технические характеристики, пользоваться этим компьютером сегодня вы захотите еще меньше. Во-первых, сегодня практически невозможно достать память SIMM объемом более 1 мегабайта, а 32-битные «грязные» ROM существенно ограничивают потенциал устройства. Во-вторых, батареи PRAM припаяны к материнской плате; и когда их ресурс будет исчерпан, вряд ли вы сможете найти им замену даже на антикварных барахолках.

Тем не менее, эти два «Мака» помогли Apple переместить Macintosh из его замкнутой вселенной и подарить миру компьютеры, предлагающие более широкие возможности для модернизации. По этой характеристике они способны дать фору многим другим «Макам», которые появились поздней и продолжают появляться в наши дни.
