Разбор M1 iMac: много дисплея, мало компьютера

В руки мастерской iFixit попал 24-дюймовый iMac фиолетового цвета. Во всех онлайн-магазинах Apple его конфигурация расположена в центре страницы, в России она стоит 149 990 ₽. 8 ядер в центральном и графическом процессорах, 8 ГБ оперативной памяти и 256 ГБ SSD. Сначала его подвергли рентгену, а потом было вскрытие. Вскрывать iMac по-прежнему непросто, но по сравнению с iMac 2012-2020 годов немного легче. Мин и ловушек нет, хотя дома это делать по-прежнему нежелательно. Пациент пока жив, невосстановимого ущерба ему не нанесли. Но кое-что интересное им уже удалось найти.

iMac 24

Теперь мы знаем, что внутри этого iMac

Что внутри iMac M1

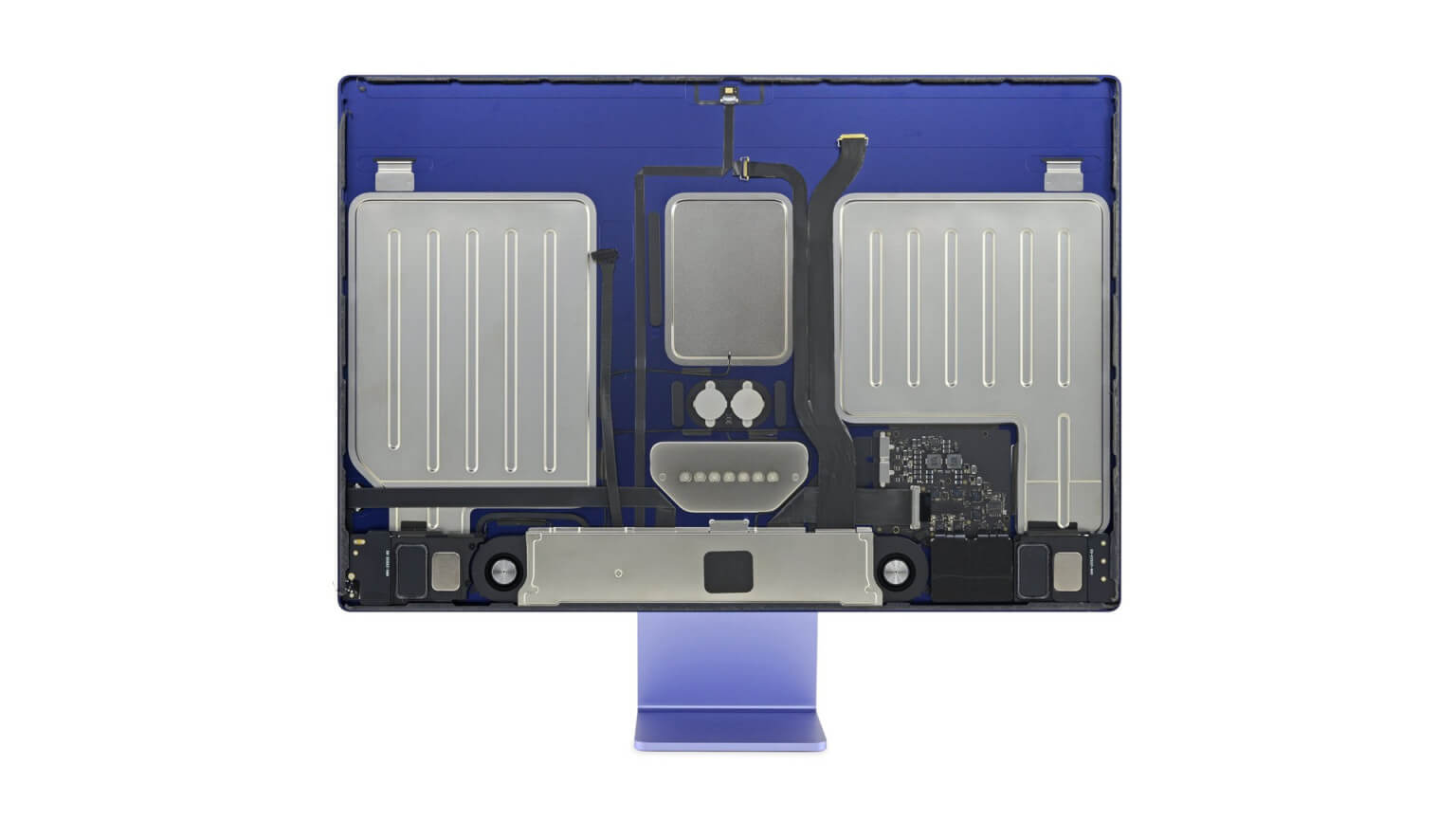

Дисплей по-прежнему приклеен к корпусу. С 2012 для крепления дисплея используется специальный клей с микроскопическими порами. Он надежно удерживает экран, но слабо сопротивляется специальному колесику для вскрытия iMac, в отличие от iPhone или iPad, которые заклеены насмерть. С 2012 по 2020 кабели внутренней разводки iMac были защищены от доступа к ним подбородком, но в M1 iMac он снимается вместе с экраном, они видны и доступны.

iMac 24

Так выглядит рентгеновский снимок iMac

Зачем нужны две большие металлические пластины, пока не понятно. С ними будут разбираться. Два круглых элемента в центре конструкции – скорее всего, сменные батареи в форме монетки (типа CR2032, как в AirTag). Прямоугольный элемент выше них – антенна Wi-Fi и Bluetooth. Антенна как и прежде размещена под логотипом Apple на тыльной стороне устройства. Но теперь она защищена прямоугольной металлической пластиной. А материнская плата компьютера, практически весь компьютер, занимает ничтожную долю внутреннего пространства (она между двумя вентиляторами).

Где собирают iMac M1

iMac 24

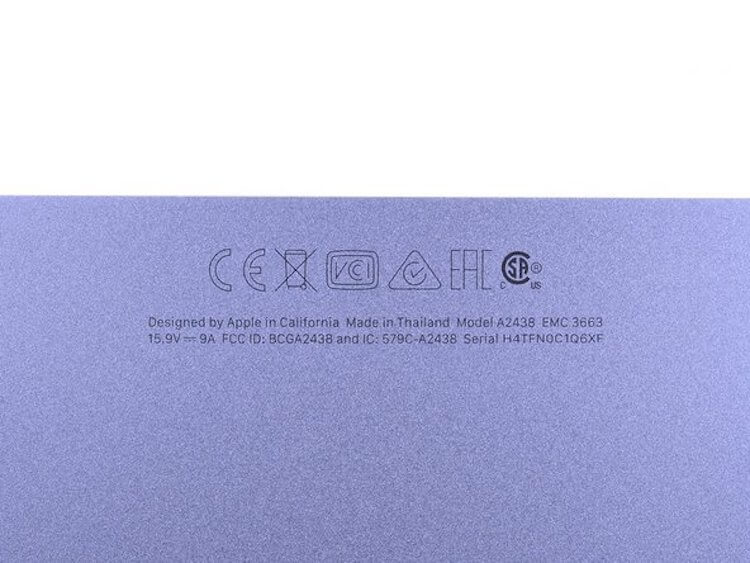

Не в Китае. В Таиланде!

На стойке (ножке?) фиолетового iMac, вскрывавшегося в iFixit, указана страна, в которой этот конкретный экземпляр был собран. Увидеть это можно и не вскрывая компьютер. Собран он не в Китае. В Таиланде. Когда-то iMac собирали в Калифорнии, в конце 90-х готов. Сотрудников Apple, как на картошку, несколько раз отправляли туда помочь со сборкой первого iMac, когда спрос на него превышал ожидаемый (на порядок), и персонал не справлялся.

Потом iMac собирали только в материковом Китае. Ходили разговоры об организации сборки iMac во Вьетнаме или в Индии, но Таиланд, насколько мне известно, не упоминался. Все iMac производятся там, или только часть, пока неизвестно.

Материнская плата iMac 2021

iMac 24

По сути это сердце iMac

На лицевой стороне материнской платы всего семь микросхем. Большая часть того, что заполняло собой объём в Intel-Mac’ах, расположена на кристалле чипа M1.

По размеру материнская плата M1 iMac такая же, как в MacBook Air.

Материнская плата закреплена на корпусе винтами. Ни капли клея. Один из чипов – M1. В сборке с ним – чипы оперативной памяти LPDDR4, их два, по 4 ГБ каждый. От компании SK Hynix. И первый чип 128 ГБ SSD от Kioxia. В обозначении четырех остальных чипов присутствует слово Apple – это модуль Wi-Fi/Bluetooth, две микросхемы управления питанием и контроллер управления вентиляторами. На тыльной стороне еще шесть микросхем (в том числе еще один 128 ГБ SSD чип от Kioxia) и загадочная кнопка с тремя светодиодами под ней. Что это, — в iFixit не знают. Диагностика, отправка прямого сообщения Тиму Куку или что-то еще. Вскрытие еще не закончено.

Предлагаем подписаться на наш канал в «Яндекс.Дзен». Там вы сможете найти эксклюзивные материалы, которых нет на сайте.

Чем отличается дешевый iMac от дорогого?

iMac 24

Например, в дешевом iMac один вентилятор, а в более дорогой модификации — два

Похоже M1 iMac c 7 графическими ядрами (самый дешевый) – самостоятельная модель. Стало известно, что в ней всего один вентилятор (в M1 iMac с 8 графическими ядрами их два), совершенно другая система охлаждения и много других отличий. К сожалению, пока это все, что известно про самый доступный M1 iMac. Было бы здорово, если бы в iFixit вскрыли и исследовали еще и его. В конце концов, из-за низкой цены эта модель будет продаваться.

На следующем этапе вскрытия в iFixit планируют разобраться с сенсором отпечатков пальцев. Для этого им потребуется вскрыть Magic Keyboard. Кое-что интересное можно увидеть и без вскрытия. Это новая модель Magic Keyboard для Mac, изменившаяся впервые с 2017 года. Теперь у неё закругленные края. Изменилось ли что-нибудь внутри, скоро узнаем. А кнопка с сенсором отпечатков пальцев на клавиатуре скорее похожа на кнопку Home под экраном iPad или iPhone SE 2020, чем на кнопку Touch ID на клавиатуре MacBook Pro. Возможно, только внешне.
