Что означает «7 нм техпроцесс»?

В сентябре Apple, как всегда, выпустила новое поколение iPhone. На этот раз сердцем смартфонов iPhone 11, iPhone 11 Pro и iPhone 11 Pro Max стал новый процессор от Apple A13 Bionic, подробный обзор которого AppleInsider.ru уже выпустил. Этот процессор, как и его предшественник A12 Bionic, выполнен по 7-нанометровому техпроцессу, о чём упоминают все журналисты. Но что такое этот «техпроцесс»? Чем 7-нанометровый лучше 10-нанометрового и когда будет 5-нанометровый? Давайте разберёмся.

Что такое «7 нм техпроцесс»?

Если говорить очень упрощённо, то процессор — это миллиарды крошечных транзисторов и электрических затворов, которые включаются и выключаются при выполнении операций. «7 нм» — это размер этих транзисторов в нанометрах. Для понимания масштабов стоит напомнить, что в одном миллиметре миллион нанометров, а человеческий волос толщиной 80000 — 110000 нанометров. Транзистором, напомню, называют радиоэлектронный компонент из полупроводника (материал, у которого удельная проводимость меняется от воздействия температуры, различных излучений и прочего), который от небольшого входного сигнала управляет значительным током в выходной цепи. Он используется для усиления, генерирования, коммутации и преобразования электрических сигналов. Сейчас транзистор является основой схемотехники подавляющего большинства электронных компонентов и интегральных микросхем. Размер транзистора полезно знать специалистам для оценки производительности конкретного процессора, ведь чем меньше транзистор, тем меньше требуется энергии для его работы.

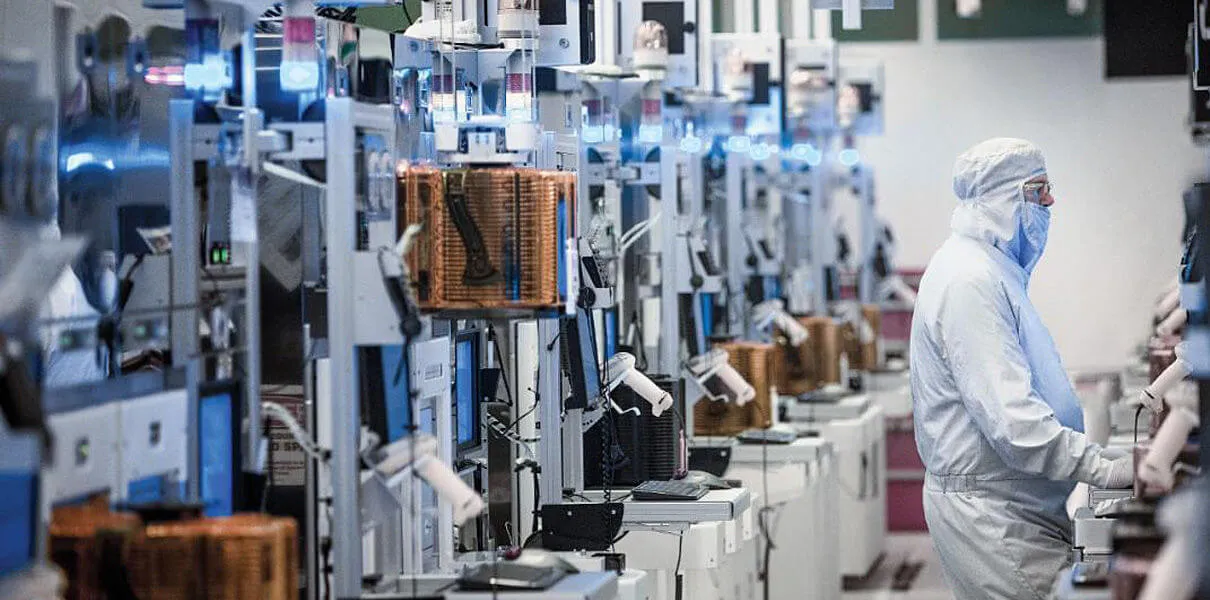

При производстве полупроводниковых интегральных микросхем применяется фотолитография (нанесение материала на поверхности микросхемы при участии света) и литография (нанесение материала с помощью потока электронов, излучаемого катодом вакуумной трубки). Разрешающая способность в микрометрах и нанометрах оборудования для изготовления интегральных микросхем (так называемые «проектные нормы») и определяет размер транзистора, а с ним и название применяемого конкретного технологического процесса.

Читайте далее: В iPhone 11 появится новый сопроцессор для фото- и видеосъёмки

Какие бывают техпроцессы?

Ранние техпроцессы, до стандартизации NTRS (National Technology Roadmap for Semiconductors) и ITRS, обозначались «ХХ мкм» (мкм — микрометр), где ХХ обозначало техническое разрешение литографического оборудования. В 1970-х существовало несколько техпроцессов, в частности 10, 8, 6, 4, 3, 2 мкм. В среднем, каждые три года происходило уменьшение шага с коэффициентом 0,7.

За сорок лет развития технологий разрешение оборудования достигло значений в десятках нанометров: 32 нм, 28 нм, 22 нм, 20 нм, 16 нм, 14 нм. Если говорить про iPhone, то в пока ещё актуальном iPhone 8 используется процессор А11 Bionic, изготовленный по 10-нанометровому техпроцессу. Серийный выпуск продукции по нему начался в 2016 году тайваньской компанией TSMC, которая изготавливает процессоры и для iPhone 11.

16 апреля 2019 года компания TSMC анонсировала освоение 6-нанометрового технологического процесса, что позволяет повысить плотность упаковки элементов микросхем на 18%. Данный техпроцесс является более дешевой альтернативой 5-нанометровому техпроцессу, также позволяет легко масштабировать изделия, разработанные для 7 нм.

В первой половине 2019 года всё та же компания TSMC начала опытное производство чипов по 5-нм техпроцессу. Переход на эту технологию позволяет повысить плотность упаковки электронных компонентов по сравнению с 7-нанометровым техпроцессом на 80% и повысить быстродействие на 15%. Ожидается, что IPhone 2020 года получит процессор, созданный по новому техпроцессу, а не на втором поколении 7-нанометрового техпроцесса.

В начале 2018 года исследовательский центр imec в Бельгии и компания Cadence Design Systems создали технологию и выпустили первые пробные образцы микропроцессоров по технологии 3 нм. Судя по обычным темпах внедрения новых техпроцессов в серийное производство, ждать процессоров, изготовленных по 3-нанометровому техпроцессу, стоит не раньше 2023 года. Хотя Samsung уже к 2021 году намерена начать производство 3-нанометровой продукции с использованием технологии GAAFET, разработанной компанией IBM.

Читайте далее: Процессоры для iPhone начнут производить по новой технологии

Что даёт 7 нм техпроцесс?

И вот мы пришли к самой интересной части. Что же даёт пользователю уменьшение размера транзисторов в процессоре его устройства?

Уменьшение транзисторов имеет огромное значение для маломощных чипов мобильных устройств и ноутбуков. Если сравнить схематично одинаковые процессоры, но изготовленные по 14-нанометровому и 7-нанометровому техпроцессу, то второй будет на 25% производительней при той же затраченной энергии. Или вы можете получить одинаковую производительность, но второй будет в два раза энергоэффективнее, что позволит ещё дольше читать блог Hi-News.ru на Яндекс.Дзен.

Одним словом, внедрение более современных технологических процессов даст нам увеличение времени работы iPhone и iPad от батареи при одинаковой производительности (следовательно, не надо раздувать размеры устройств для больших аккумуляторов), а также гораздо более мощные процессоры для MacBook. Мы уже видели, как чип A12X от Apple обходил некоторые старые чипы Intel в тестах, несмотря на то, что он был только пассивно охлажден и упакован внутри iPad Pro (2018).
