[Инструкция] Решение проблемы «No Wifi» с iPhone 4/4s/5

72

К нам в сервис (MacFix.ru) часто обращаются с проблемой "No Wi-Fi" на iPhone 4/4s/5. В этой публикации мы расскажем, в чем чаще всего бывает проблема и как ее можно устранить.

111n

Чаще всего проблема вызвана неисправностью микросхемы Wi-Fi.
Для начала разбираем iPhone.

2

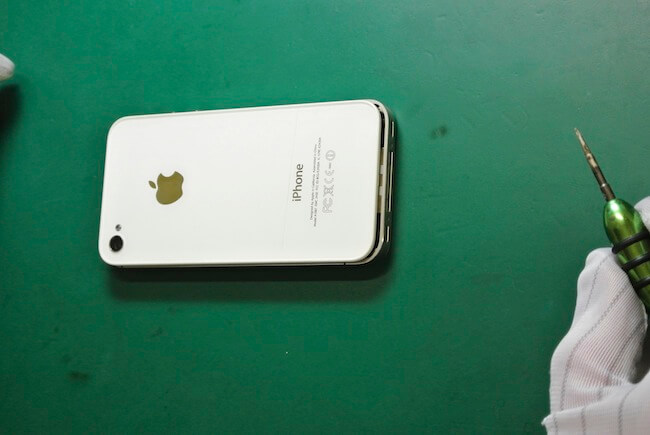

Отвинчиваем торцевые винты. Они могут быть крестовые или пятигранные.

3

4

Сдвигаем крышку в сторону камеры.

5

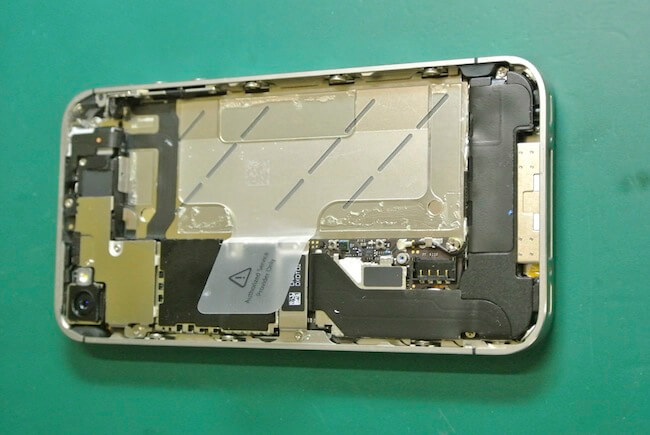

Чтобы избежать неприятностей, сразу отключаем и отвинчиваем аккумулятор. Снимаем его.

6

7

8

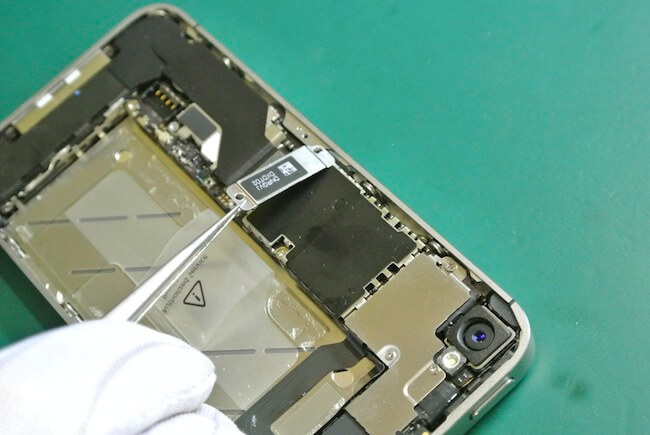

Отвинчиваем два винта металлического экрана шлейфа док-разъема и кнопки Home.

9

Снимаем металлический экран.

10

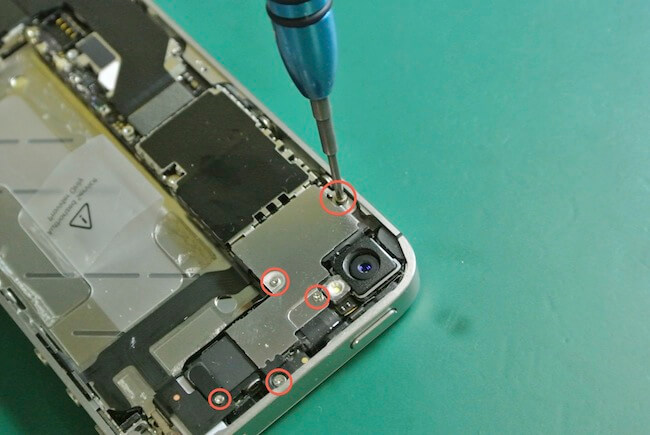

Отвинчиваем 5 винтов металлического экрана и снимаем его.
Запоминаем длину винтов и их местоположение.

11

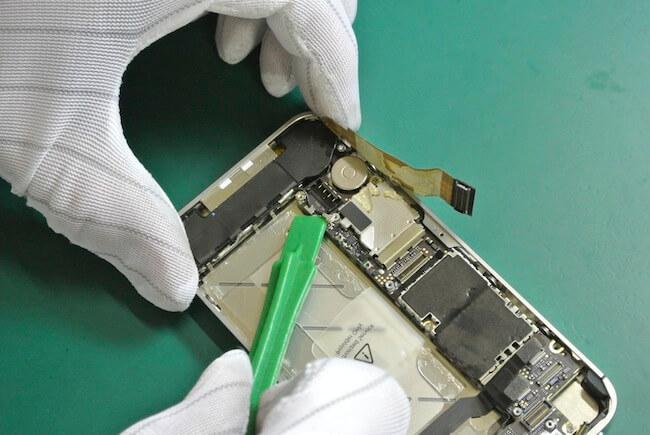

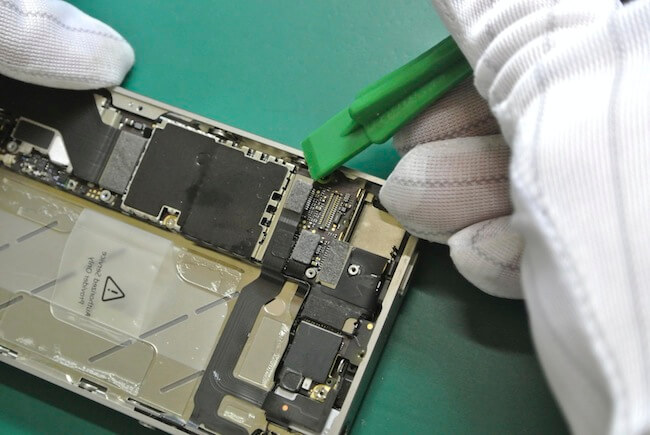

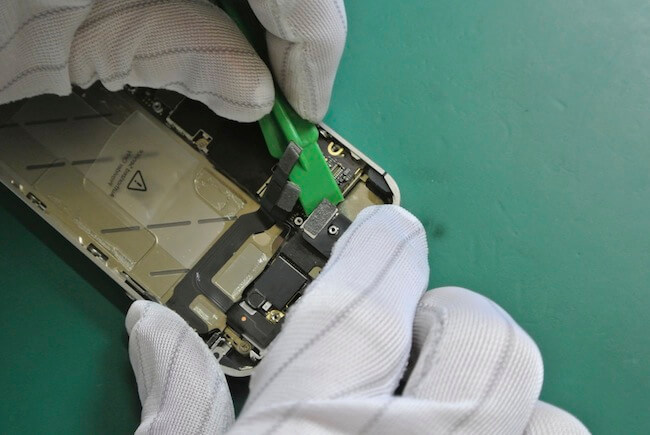

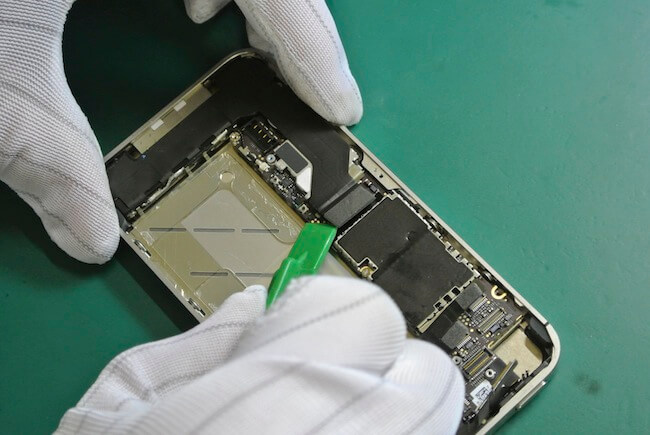

Отключаем шлейфы.

12

13

14

16

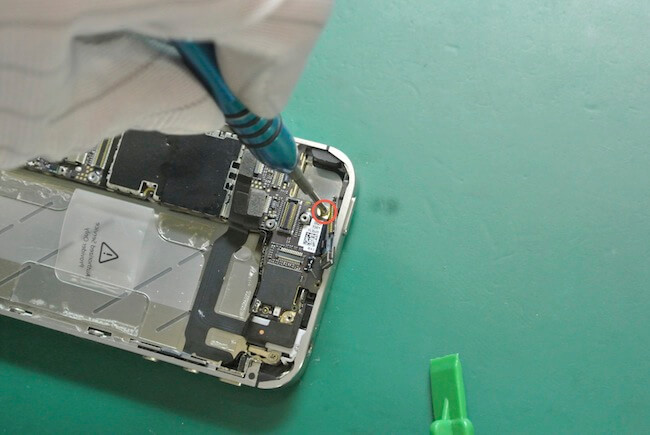

Отключаем антенну GSM.

15

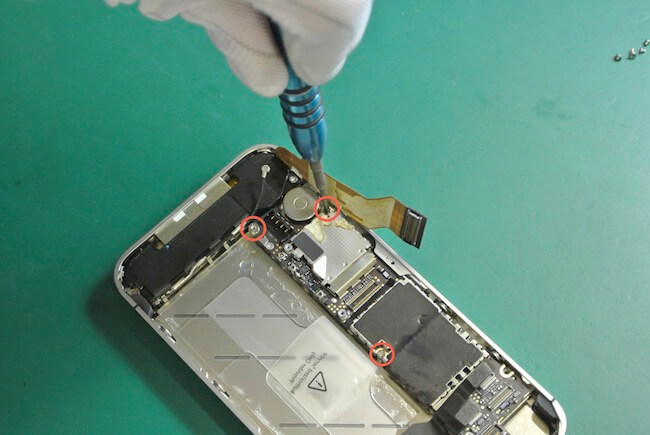

Отвинчиваем винты, которые держат основную плату.

17

18

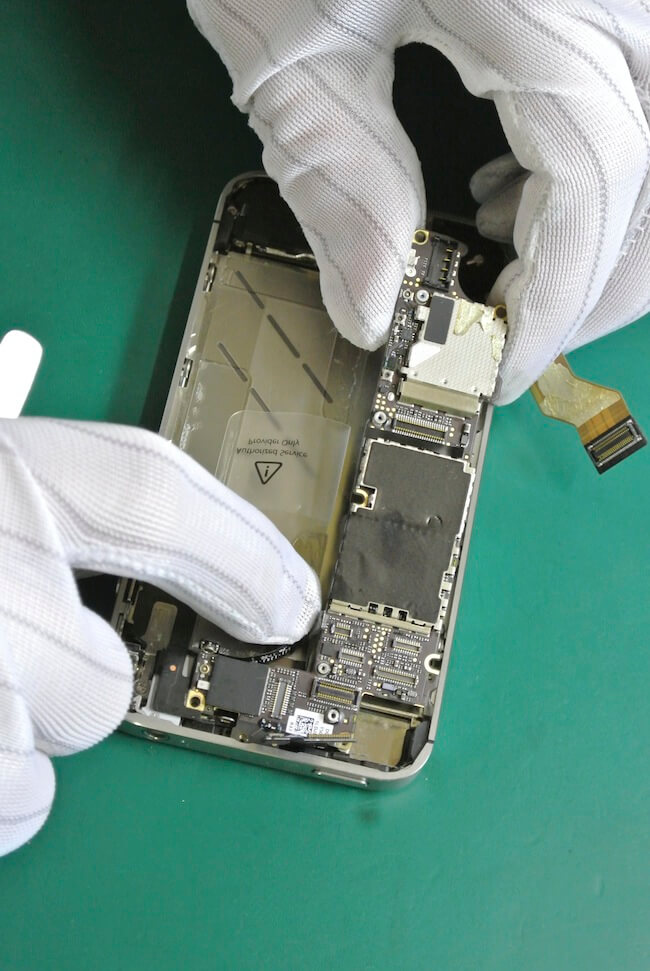

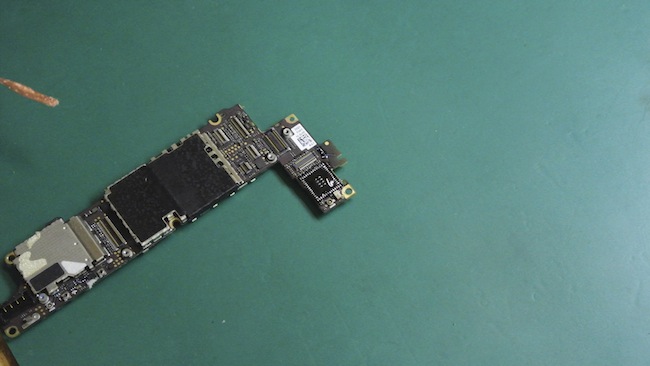

Вытаскиваем основную плату из корпуса. Необходимо убедиться, что ее ничто не держит, чтобы при вытаскивании не повредить шлейфы и основную плату.

19

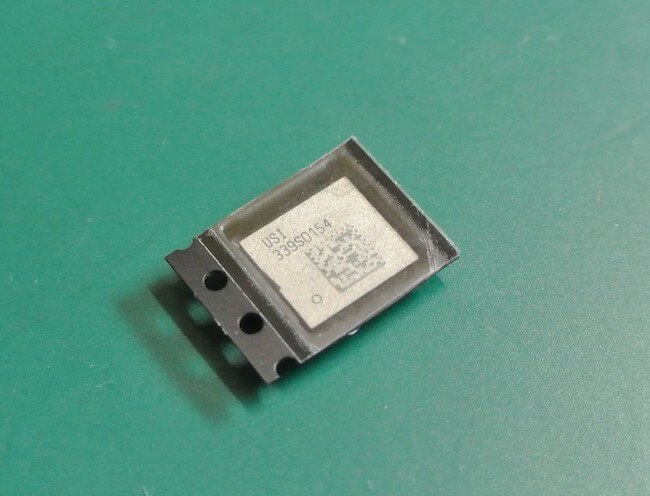

Так выглядит микросхема Wi-Fi на основной плате. Её мы и будем менять.

20

21

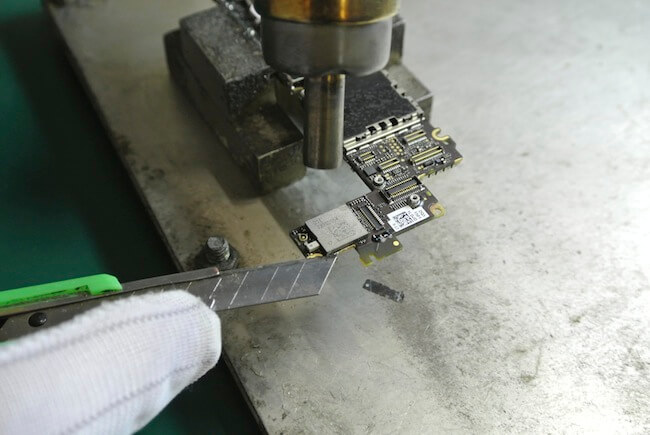

Чип Wi-Fi залит компаундом. Чтобы при демонтаже чипа компаунд не держал чип, его нужно предварительно снять по периметру микросхемы. Компаунд размягчается под воздействием температуры (около 100 градусов) и легко соскабливается острым пинцетом или иголкой. Но делать это нужно очень аккуратно, чтобы не повредить дорожки на основной плате. В первый раз это лучше делать зубочисткой.

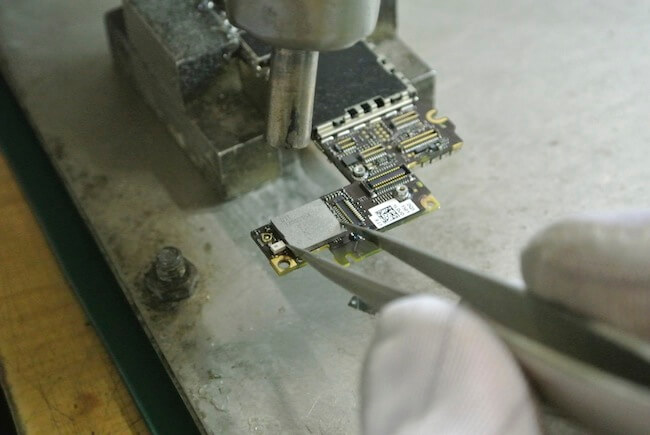

Когда компаунд снят, нужно прогреть основную плату в месте установки чипа до температуры плавления бессвинцового припоя 210-215 градусов. Удостоверившись, что припой расплавился, нужно поддеть и приподнять чип, учитывая, что его всё ещё удерживает компаунд, находящийся под чипом.

22

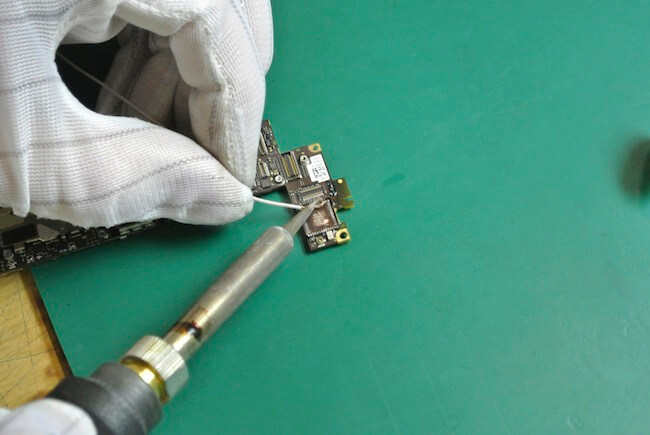

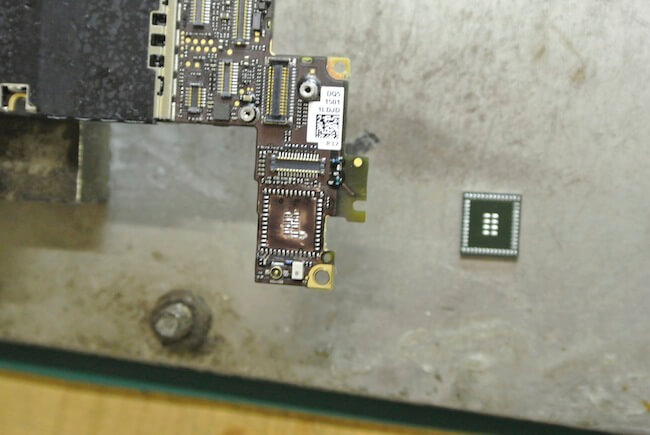

Снимаем остатки компаунда в месте установки чипа. Делается это специальной медной оплеткой. Оплетка нагревается паяльником, при этом излишки припоя собираются и удерживаются на оплетке, а компаунд снимается вместе с припоем. Делать это нужно аккуратно, чтобы не повредить маску на основной плате.

23

24

Очищенные контакты на основной плате нужно залудить и, если контакты на новом чипе не залужены, их тоже нужно залудить.

25

Позиционируем новый чип и, придерживая его пинцетом, припаиваем феном.

26

Если чип установили хорошо, то результат сразу порадует нашего клиента!

27

Сервис «МакФикс» благодарит своего клиента за согласие продемонстрировать ремонт своего iPhone, а мы в свою очередь благодарим сервисных инженеров за подготовленный материал.
