Замена видеочипа 15″ MacBook Pro 2011 года

93

MacBook Pro

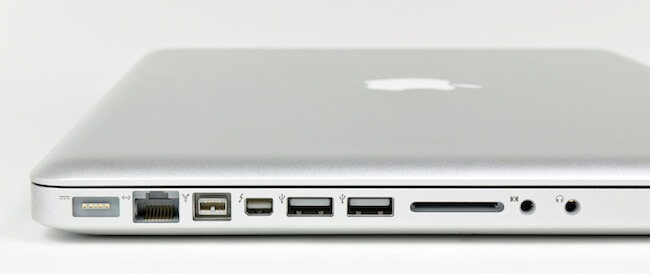

В сервисный центр «МакФикс» принесли MacBook Pro 15″ 2011 года выпуска с необычной неисправностью: он не загружал систему. Загрузка компьютера останавливалась на экране старта системы «с яблоком и крутящимся колесиком». Предлагаем всем вместе разобраться с тем, что же было с компьютером не так.

1

При диагностике системы была выявлена неисправность видеочипа. Уже на старте системы он сильно нагревался. Замена термопасты ни к чему не привела. Было решено заменить неисправный видеочип. Процесс замены видеочипа описан далее. Обратите внимание, что перед разборкой ноутбука нужно обязательно снять с себя остатки статического электричества, чтобы не повредить чувствительные компоненты системной платы. Для этого можно использовать специальный антистатичный браслет или можно просто подержаться за емкий металлический предмет.

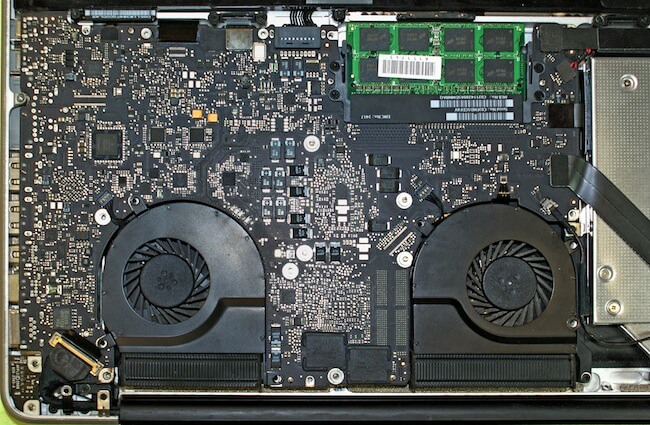

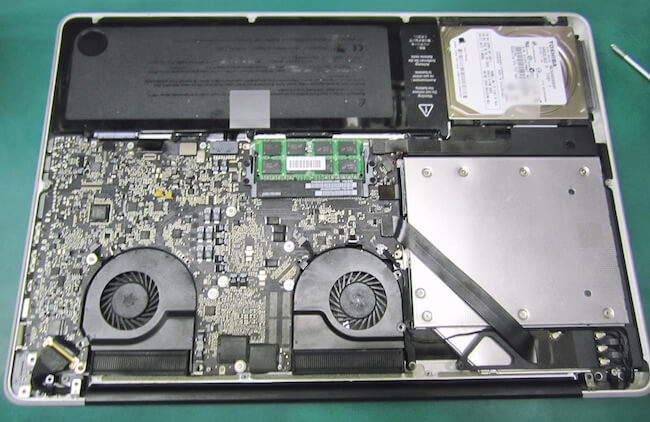

Перед тем как извлечь системную плату из ноутбука, нужно отключить аккумулятор.

2

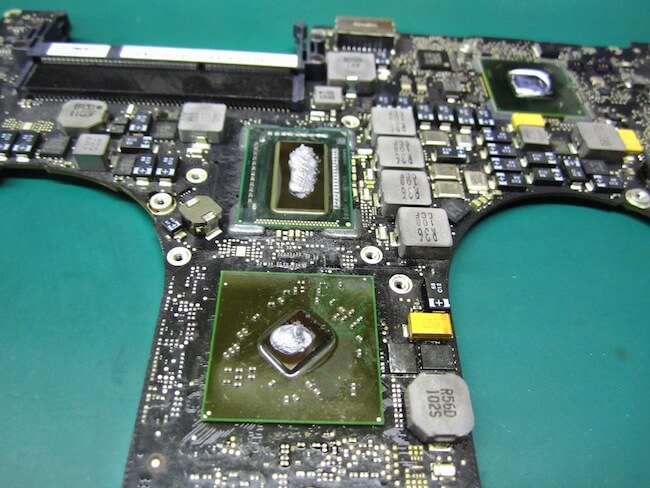

Высвободив системную плату, нужно снять компаунд с выпаиваемого чипа.

3

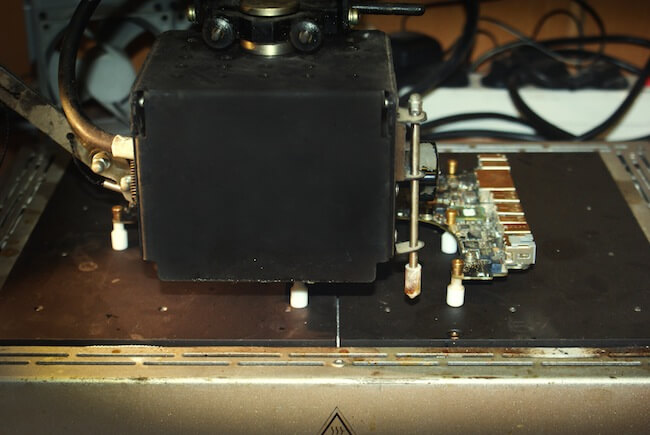

Паять BGA-видеочип мы будем на инфракрасной паяльной станции ТермоПРО ИК-650. Для того, чтобы снять видеочип, нам нужно нагреть часть платы, на которой установлен видеочип, до температуры плавления безсвинцового припоя 210-215С. С помощью термодатчика станции мы контролируем уровень температуры нагрева на системной плате.

4

Процесс снятия BGA-чипа.

5

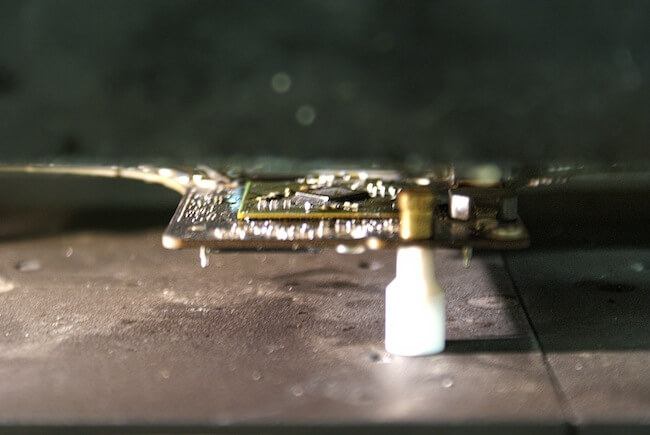

На четыре вещи можно смотреть бесконечно долго: как горит огонь, как течет вода, как другие работают и как плавятся шарики под BGA-чипом.

6

После того как все шарики под BGA-чипом расплавятся, аккуратно снимаем видеочип вакуумным пинцетом.

7

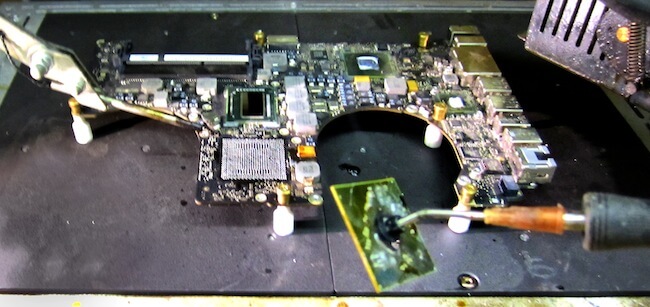

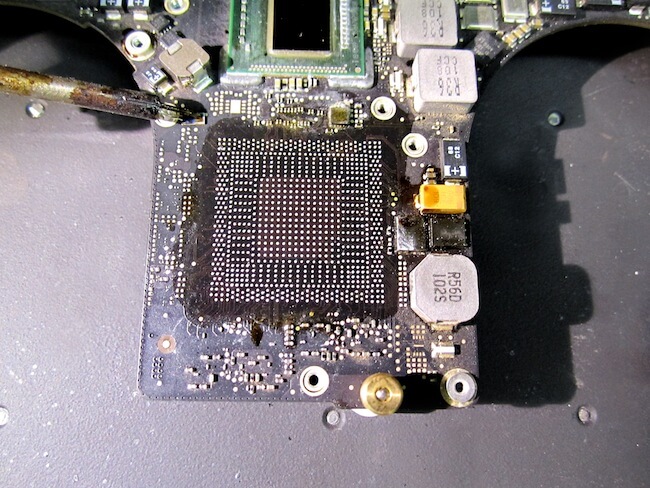

Удаляем остатки шаров с системной платы и подготавливаем место установки для нового видеочипа.

8

9

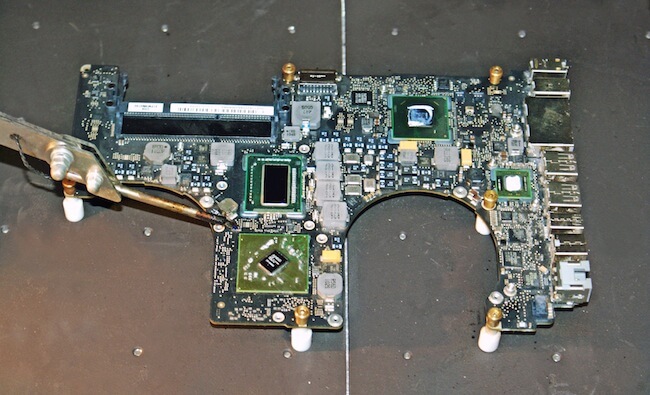

Позиционируем новый видеочип на плате и затем запаиваем его по месту на инфракрасной станции, с соблюдением нужных температурных режимов. Пайка BGA микросхем имеет свои специфические особенности. Мы не можем рассказать в этой короткой статье о всех тонкостях. Только профессиональная инфракрасная паяльная станция, многолетняя практика и большой опыт позволяют нам устанавливать BGA-чипы быстро и аккуратно.

10

После того как системная плата остыла, равномерно наносим термопасту на поверхность видеочипа. Для этого мы используем термопасту с хорошим коэффициентом теплопередачи Kheraterm KP-92.

11

Правильно позиционируем и закрепляем радиатор на новый видеочип. Теперь устанавливаем системную плату обратно в MacBook Pro, подключаем все необходимые шлейфы и компоненты.

12

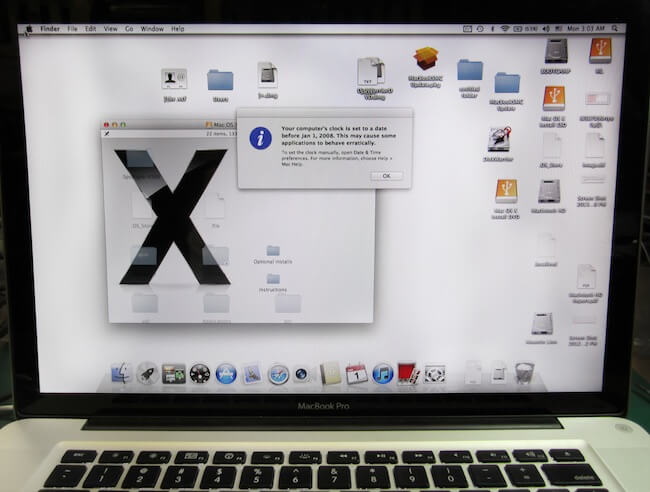

Запускаем систему и получаем ожидаемый результат: MacBook Pro 2011 года выпуска снова готов к работе и будет радовать своего владельца еще долгие годы.

13

Статья подготовлена по результатам работ сервисного центра МакФикс.
